BMW 10-Kanal Plug & Play Upgrade Verstärker mit integriertem 11-Kanal DSP für alle BMW mit Live Cockpit Professional ab 2019 und dem neuen BMW RAM Harman Kardon Modul im Kofferraum. Dieser Verstärker bietet ein extrem deutliches Soundupgrade bei bestehenden Harm Kardon Anlagen, ohne in die Elektronik einzugreifen, komplett Plug&Play. Klanglich gibt es mehr Druck, mehr Klarheit und ein ausgewogenes Klangbild mit spürbar mehr Leistung und Reserve.
Leistung an allen Lautsprechern:
8x 65 Watt an allen Mittel/Hochtonlautsprechern - 2x 160 Watt an den Untersitzsubwoofern
Dieses Set enthält:
1 x Match UP10DSP 10xANALOG IN
1 x Match PP-BMW 1.9RAM/HK BMW Kabelsatz
1 x Power Anschlusskit
Beschreibung Match UP 10DSP
Die neue UP 10DSP ist ein echter Problemlöser, wenn es darum geht, Premium-Soundsysteme in heutigen Fahrzeugen aufzurüsten. Auch wenn immer mehr Fahrzeuge ab Werk mit komplexen Multikanal-Soundsystemen ausgestattet sind, entspricht die Klangqualität nicht immer den eigenen Erwartungen. Ein Austausch vorhandener Komponenten ist in vielen Fällen gar nicht mehr möglich, so dass zur Erweiterung nur ein Verstärker mit einer großen Anzahl an Hochpegel-Eingängen und ausgefeilter Technologie in Betracht kommt. Und hier bietet die neue UP 10DSP die perfekte Lösung.
Features:
Hocheffizienter 10-Kanal Verstärker mit 1-Kanal Line-Ausgang und 11-Kanal DSP
Perfekt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen
Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kom-pensation der Eingangssignale
SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
Hochbelastbarer 8-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis – davon zwei Eingänge mit bis zu 32 V RMS Eingangsempfindlichkeit
1 zu 1 Kanalrouting-Option (IOR) in Verbindung mit dem optionalen MEC ANA-LOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
Virtual Channel Processing (VCP) ermöglicht hochkomplexe Soundsysteme noch fle-xibler zu konfigurieren
MEC Slot für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolu-tion Audio Streaming via USB etc.
Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
SCP (Smart Control Port) für optionales Zubehör, wie WIFI CONTROL, DIREC-TOR, CONDUCTOR & Co.
Auto Remote Schalter
Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Spezielle Features:
Class GD Technologie
Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.
ACO – Advanced 32 Bit CoProcessor
Der MATCH UP 10DSP Verstärker verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des -CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den -Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound -Setups anstelle der üblichen zwei.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 10DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die UP 10DSP erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung -gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 10DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 10DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
BMW 8-Kanal Plug & Play Upgrade Verstärker mit integriertem 9-Kanal DSP für alle BMW Z4 Typ G29 ab 2019 und dem neuen BMW RAM Harman Kardon Modul im Kofferraum. Dieser Verstärker bietet ein extrem deutliches Soundupgrade bei bestehenden Harm Kardon Anlagen, ohne in die Elektronik einzugreifen, komplett Plug&Play. Klanglich gibt es mehr Druck, mehr Klarheit und ein ausgewogenes Klangbild mit spürbar mehr Leistung und Reserve.
<div class="box info alignleft"><div class="box-inner-block"><i class="icon--info2 infoicon"></i>Für das volle Potential der Endstufe sollte das Fahrzeug nach dem Einbau eingemessen werden, nur so passen alle Parameter zu 100%. Idealerweise ist in jedem Fall das soundPRO Komplettset, hier ist alles im Vorfeld vermessen und programmiert worden.</div></div>
Leistung an allen Lautsprechern:
5x 65 Watt an allen Mittel/Hochtonlautsprechern inkl. Center + 2x 160 Watt an den Hecksubwoofern
Dieses Set enthält:
1 x Match UP8DSP BMW
1 x RAM/HK BMW Kabelsatz
1 x Power Anschlusskit
Die UP 10DSP MEC ist die leistungskräftigste MATCH DSP Endstufe und verfügt über unseren neuen ADEP.3 Schaltkreis. Mit insgesamt 10 Verstärkerkanälen und zusätzlichem Vorverstärkerausgang lassen sich mit dem integrierten 11-Kanal DSP auch individuelle Lautsprecherkonfigurationen perfekt ansteuern. Die Gesamtleistung der Endstufe beträgt 1680W RMS (im Vergleich zu einem Clas A/B Verstärker), und das auf gerade einmal 163x145x46mm Bauraum!!!
Doch schiere Kraft ist ohne „intelligente Steuerung" nur die halbe Miete - deshalb sorgen ein extrem schneller 64 Bit DSP der letzten Generation zusammen mit neuen, revolutionären DSP-Features wie das „Augmented Bass Processing“, der „StageXpander“ und die „RealCenter“-Funktion für atemberaubenden Musikgenuss.
Das alles ist noch nicht genug. Genieße einfach die Musik in bester Klangqualität von einem Smartphone. So bietet die UP 10DSP einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte. Mit insgesamt 8 analogen Eingängen können auch umfangreiche original Systeme erweitert werden.
Der Highlevel-Eingang ist selbstverständlich mit unserem propritären ADEP.3-Schaltkreis, der Auto Remote-Funktion sowie einer einstellbaren Eingangsempfindlichkeit von 1,5 bis 30 V ausgestattet. Ebenso verfügt der 3,5 mm Lowlevel-Stereo-Eingang über eine variable Eingangsempfindlichkeit von 0,5 bis 8 V.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 10DSP geradezu spielerisch und intuitiv.
<div class="box info alignleft"><div class="box-inner-block"><i class="icon--info2 infoicon"></i>Selbstverständlich bietet die UP 10DSP auch einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte.</div></div>
Features:
10-Kanal Plug & Play Upgrade-Verstärker mit integriertem 11-Kanal 64 Bit DSP
MATCH Extension Card Steckplatz MEC für weitere Eingänge integriert
Einfachste Konfiguration über intuitive DSP PC-Tool Software
Revolutionäre DSP-Features wie das „Augmented Bass Processing“, welches die Tieftonwiedergabe der angeschlossenen Subwoofer dynamisch optimiert, der „StageXpander“, der die Stereoperspektive deutlich verbreitert sowie die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht
Spezielle Features:
Class HD Technologie
In der UP 10DSP werden die Vorteile der Class HTechnologie mit dem Prinzip eines Class D Verstärkers kombiniert. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus, da das Netzteil die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker erzeugte
Verlustleistung drastisch reduziert.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation der Original-Radios oder OEM Verstärker ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 10DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 10DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 10DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 10DSP geradezu spielerisch und intuitiv.
Technische Daten:
Leistung: 8x 65 Watt an 4 Ohm für Front/Rear/Center/Surround
Leistung: 2x 160 Watt an 2 Ohm für Untersitzsubwoofer
Eingänge: 10 x Hochpegel-Lautsprechereingang (2 belastbar bis 32V, Rest bis 16V) (bis zu 12 analoge Eingänge mit dem ADC Modul, 1 x Optisch SPDIF (12 - 96 kHz), 1 x MEC, 1 x Remote In
Ausgänge: 10 x Lautsprecherausgang, 1 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown - D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Stromaufnahme 450 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Abmessungen (H x B x T) 46 x 145 x 163 mm
Lieferumfang:
1 x MATCH UPGRADE Verstärker UP 10DSP
1 x Systemstecker
1 x USB Kabel
1 x Bedienungsanleitung
BMW 8-Kanal Plug & Play Upgrade Verstärker mit integriertem 9-Kanal DSP für alle BMW mit Live Cockpit Professional ab 2019 und dem neuen BMW RAM Modul im Kofferraum
6x 65/130 Watt an 4 Ohm - 2x 160/320 Watt an 2 Ohm
Dieses Set enthält:
1 x Match UP8DSP
1 x Match PP-BMW 1.7RAM 8DSP BMW Kabelsatz
1 x Power Anschlusskit
Beschreibung Match Up8
Die UP 8DSP ist die leistungskräftigste MATCH DSP Endstufe und verfügt über unseren neuen ADEP.3 Schaltreis. Mit insgesamt 8 Verstärkerkanälen und zusätzlichem Vorverstärkerausgang lassen sich mit dem integrierten 9-Kanal DSP auch individuelle Lautsprecherkonfigurationen perfekt ansteuern. Zwei Endstufen-Kanäle liefern mit jeweils 160 W Sinusleistung an 2 Ohm mehr als genügend Power, um selbst großen Subwoofern mächtig einzuheizen.
Doch schiere Kraft ist ohne „intelligente Steuerung" nur die halbe Miete - deshalb sorgen ein extrem schneller 64 Bit DSP der letzten Generation zusammen mit neuen, revolutionären DSP-Features wie das „Augmented Bass Processing“, der „StageXpander“ und die „RealCenter“-Funktion für atemberaubenden Musikgenuss.
Das alles ist noch nicht genug. Genieße einfach die Musik in bester Klangqualität von einem Smartphone. So bietet die UP 8DSP einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V5 gestaltet sich die Konfiguration der UP 8DSP geradezu spielerisch und intuitiv.
Features:
8-Kanal Class HD Upgrade-Verstärker mit integriertem 9-Kanal 64 Bit DSP für universelle Anwendungen
MATCH Extension Card Steckplatz (MEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Intelligenter Highlevel-Eingang mit ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection) und automatischer Einschaltung
Einzigartige DSP-Features wie das „Augmented Bass Processing“ zur dynamischen Optimierung der Tieftonwiedergabe des Subwoofers, der „StageXpander“ zur Verbreiterung der Stereoperspektive, die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht und vieles mehr
Einfache Konfiguration über intuitive DSP PC-Tool Software
Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
Kompakte Abmessungen und geringste Wärmeentwicklung dank maximaler Effizienz
Das Premium Sound Upgrade für 24 Volt Mehrkanal-Werkssysteme
Die neue UP 10DSP – 24V Edition ist ein echter Problemlöser für die Aufrüstung von Soundsystemen im LKW- und Bus-Bereich, insbesondere durch ihre 24 Volt-Fähigkeit. Auch wenn immer mehr Fahrzeuge ab Werk mit komplexen Multikanal-Soundsystemen ausgestattet sind, entspricht die Klangqualität nicht immer den eigenen Erwartungen.
Ein Austausch vorhandener Komponenten ist in vielen Fällen gar nicht mehr möglich, so dass zur Erweiterung nur ein Verstärker mit einer großen Anzahl an Hochpegel-Eingängen und ausgefeilter Technologie in Betracht kommt. Und hier bietet die neue UP 10DSP – 24V Edition die perfekte Lösung.
Maximal kontaktfreudig
Für eine optimale Adaption an bestehende Mehrkanal-Soundsysteme ist die UP 10DSP – 24V Edition mit nicht weniger als 8 Highlevel-Eingängen (zwei Stück bis 32 V hochbelastbar), einem optischen Digitaleingang, einem MATCH Extension Card Slot, 10 Verstärkerausgängen und insgesamt 11 prozessierten DSP-Kanälen ausgestattet.
Darüber hinaus gewährleisten intelligente Technologien, wie beispielsweise der proprietäre ADEP.3-Schaltkreis und die 32 Bit ACO-Plattform, einen sicheren Betrieb.
Virtual Channel Processing – so geht Signal-Routing heute
Die Anpassung an moderne Werks-Soundsysteme macht über eine steigend
e Anzahl von Signaleingängen eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Dynamic Bass Enhancement" frei zuordnen zu können. Doch die UP 10DSP – 24V Edition ist dank ihrer enormen Kanalanzahl in Verbindung mit dem optionalen MEC ANALOG IN Modul auch ein Paradebeispiel für Applikationen, bei denen ein 1 zu 1 Routing (IOR) sinnvoll ist.
Geschwindigkeit ist alles – dank ACO
So eine gewaltige Anzahl von Kanälen erfordert eine ultraschnelle Hardware – Audiotec Fischers proprietäre 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für reichlich Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Die mit der ACO-Plattform einhergehenden, fantastischen Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind bei der UP 10DSP – 24V Edition genauso selbstverständlich wie ein 8-Kanal Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios.
Kraftpaket im kompakten Format
Trotz der geballten Power von 8 x 65 an 4 Ohm und 2 x 90 / 160 Watt an 4 / 2 Ohm am Sub Out sowie dem gewaltigen Funktionsumfang kommt die UP 10DSP – 24V Edition in einem überaus kompakten Design daher, so dass der Verbau selbst bei beengten Platzverhältnissen möglich ist.
Features
Hocheffizienter 10-Kanal Verstärker mit 1-Kanal Line-Ausgang und 11-Kanal DSP
Speziell entwickelt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen in LKWs und Bussen dank 24 Volt-Fähigkeit
Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kom-pensation der Eingangssignale
SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
Hochbelastbarer 8-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis – davon zwei Eingänge mit bis zu 32 V RMS Eingangsempfindlichkeit
1:1 IOR (Input-to-Output Routing) in Verbindung mit dem optionalen MEC ANALOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch fle-xibler zu konfigurieren
MEC Slot für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolu-tion Audio Streaming via USB etc.
Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
SCP (Smart Control Port) für optionales Zubehör, wie DIRECTOR, CONDUCTOR & Co.
Auto Remote Schalter
Start-Stopfähigkeit bis hinab zu 12 Volt Versorgungsspannung
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Spezielle Features
Class GD Technologie
Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.
ACO – Advanced 32 Bit CoProcessor
Der MATCH UP 10DSP – 24V Edition Verstärker verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 10DSP – 24V Edition Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 12 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 21 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die UP 10DSP – 24V Edition erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 10DSP – 24V Edition (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 10DSP – 24V Edition sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
DSP Features
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
UP 10DSP – 24V Edition
Leistung RMS
- @ 4 Ohm Kanal A - H: 8 x 65 Watt (min. 3 Ohm)
- @ 2 Ohm -
- @ 1 Ohm -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
- Subwooferausgang an 4 Ohm Kanal I - J: 2 x 90 Watt
- Subwooferausgang an 2 Ohm Kanal I - J: 2 x 160 Watt
Verstärkertechnologie Class GD
Eingänge 8 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempfindlichkeit Kanäle A - F: 4 - 16 Volt
Kanäle G - H: 4 - 16 oder 8 - 32 Volt
Eingangsimpedanz Cinch -
Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3
Ausgänge 10 x Lautsprecherausgang
1 x Cinch
1 x Remote Out
Ausgangsspannung Cinch 3 Volt
Frequenzbereich 10 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 18 - 36 Volt (max. 5 Sek. bis hinab zu 12 Volt)
Leistungsaufnahme DC 24 V ⎓ 32 A max.
Leerlaufstromaufnahme 210 mA
Max. Remote-Ausgangsstrom 500 mA
Betriebstemperaturbereich -40° C bis +70° C
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out
Abmessungen (H x B x T) 46 x 145 x 163 mm
Kompatibilität
Nur für den Betrieb an 24 Volt Bordnetzen
Lieferumfang
1 x MATCH UPGRADE Verstärker UP 10DSP – 24V Edition
2 x Anschlusskabel
1 x Montagebleche & -material
1 x USB Kabel
1 x Bedienungsanleitung
Die UP 10DSP ist die leistungskräftigste MATCH DSP Endstufe und verfügt über unseren neuen ADEP.3 Schaltkreis. Mit insgesamt 10 Verstärkerkanälen und zusätzlichem Vorverstärkerausgang lassen sich mit dem integrierten 11-Kanal DSP auch individuelle Lautsprecherkonfigurationen perfekt ansteuern. Die Gesamtleistung der Endstufe beträgt 1680W RMS (im Vergleich zu einem Clas A/B Verstärker), und das auf gerade einmal 163x145x46mm Bauraum!!!
Doch schiere Kraft ist ohne „intelligente Steuerung" nur die halbe Miete - deshalb sorgen ein extrem schneller 64 Bit DSP der letzten Generation zusammen mit neuen, revolutionären DSP-Features wie das „Augmented Bass Processing“, der „StageXpander“ und die „RealCenter“-Funktion für atemberaubenden Musikgenuss.
Das alles ist noch nicht genug. Genieße einfach die Musik in bester Klangqualität von einem Smartphone. So bietet die UP 10DSP einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte. Mit insgesamt 8 analogen Eingängen können auch umfangreiche original Systeme erweitert werden.
Der Highlevel-Eingang ist selbstverständlich mit unserem propritären ADEP.3-Schaltkreis, der Auto Remote-Funktion sowie einer einstellbaren Eingangsempfindlichkeit von 1,5 bis 30 V ausgestattet. Ebenso verfügt der 3,5 mm Lowlevel-Stereo-Eingang über eine variable Eingangsempfindlichkeit von 0,5 bis 8 V.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 10DSP geradezu spielerisch und intuitiv.
<div class="box info alignleft"><div class="box-inner-block"><i class="icon--info2 infoicon"></i>Selbstverständlich bietet die UP 10DSP auch einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte.</div></div>
Features:
10-Kanal Plug & Play Upgrade-Verstärker mit integriertem 11-Kanal 64 Bit DSP
MATCH Extension Card Steckplatz (MEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Einfachste Konfiguration über intuitive DSP PC-Tool Software
Revolutionäre DSP-Features wie das „Augmented Bass Processing“, welches die Tieftonwiedergabe der angeschlossenen Subwoofer dynamisch optimiert, der „StageXpander“, der die Stereoperspektive deutlich verbreitert sowie die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht
Spezielle Features:
Class HD Technologie
In der UP 10DSP werden die Vorteile der Class HTechnologie mit dem Prinzip eines Class D Verstärkers kombiniert. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus, da das Netzteil die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker erzeugte
Verlustleistung drastisch reduziert.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation der Original-Radios oder OEM Verstärker ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 10DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 10DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 10DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 10DSP geradezu spielerisch und intuitiv.
Technische Daten:
Leistung: 8x 65 Watt an 4 Ohm für Front/Rear/Center/Surround
Leistung: 2x 160 Watt an 2 Ohm für Untersitzsubwoofer
Eingänge: 8 x Hochpegel-Lautsprechereingang (2 belastbar bis 32V, Rest bis 16V) (bis zu 12 analoge Eingänge mit dem MEC-In und dem ADC Modul, 1 x Optisch SPDIF (12 - 96 kHz), 1 x MEC, 1 x Remote In
Ausgänge: 10 x Lautsprecherausgang, 1 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown - D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Stromaufnahme 450 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Abmessungen (H x B x T) 46 x 145 x 163 mm
Lieferumfang:
1 x MATCH UPGRADE Verstärker UP 10DSP
1 x Systemstecker
1 x USB Kabel
1 x Bedienungsanleitung
Version mit 6 analogen Eingängen
Die UP 7DSP ist die leistungskräftigste MATCH DSP Endstufe und verfügt über unseren neuen ADEP.3 Schaltkreis. Mit insgesamt 7 Verstärkerkanälen und zusätzlichem Vorverstärkerausgang lassen sich mit dem integrierten 8 Kanal DSP auch individuelle Lautsprecherkonfigurationen perfekt ansteuern. Zwei Endstufen-Kanäle liefern mit jeweils 160 W Sinusleistung an 2 Ohm mehr als genügend Power, um selbst großen Subwoofern mächtig einzuheizen.
Doch schiere Kraft ist ohne „intelligente Steuerung" nur die halbe Miete - deshalb sorgen ein extrem schneller 64 Bit DSP der letzten Generation zusammen mit neuen, revolutionären DSP-Features wie das „Augmented Bass Processing“, der „StageXpander“ und die „RealCenter“-Funktion für atemberaubenden Musikgenuss.
Das alles ist noch nicht genug. Genieße einfach die Musik in bester Klangqualität von einem Smartphone. So bietet die UP 7DSP einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte. Und sollten die 4 Highlevel-Eingänge der UP 7DSP für dein Projekt nicht ausreichen, gibt es den Verstärker optional auch inklusive des ANALOG IN Moduls. Dies erweitert den Verstärker um zwei zusätzliche analoge Eingangskanäle. Damit lässt sich beispielsweise:
ein Upgrade von OEM-Premium-Soundsystemen realisieren, welches 2 zusätzliche Highlevel-Eingänge erfordert, die darüber hinaus sogar bis 30 V hochbelastbar sind
die UP 7DSP mit einem Lowlevel-Signal versorgen
eine zusätzliche analoge Signalquelle anschließen, wie ein TV oder Smartphone
Der Highlevel-Eingang ist selbstverständlich mit unserem propritären ADEP.3-Schaltkreis, der Auto Remote-Funktion sowie einer einstellbaren Eingangsempfindlichkeit von 1,5 bis 30 V ausgestattet. Ebenso verfügt der 3,5 mm Lowlevel-Stereo-Eingang über eine variable Eingangsempfindlichkeit von 0,5 bis 8 V.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 7DSP geradezu spielerisch und intuitiv.
<div class="box info alignleft"><div class="box-inner-block"><i class="icon--info2 infoicon"></i>Selbstverständlich bietet die UP 7BMW auch einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte.</div></div>
Features:
7-Kanal Plug & Play Upgrade-Verstärker mit integriertem 8-Kanal 64 Bit DSP für BMW HiFi-Soundsysteme (Option 676)
Leichte Installation am Original-Einbauplatz mittels beiliegendem Plug & Play Anschlusskabel und Montageplatte
MATCH Extension Card Steckplatz (MEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Einfachste Konfiguration über intuitive DSP PC-Tool Software
Revolutionäre DSP-Features wie das „Augmented Bass Processing“, welches die Tieftonwiedergabe der Untersitz-Subwoofer dynamisch optimiert, der „StageXpander“, der die Stereoperspektive deutlich verbreitert sowie die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht
Spezielle Features:
Class HD Technologie
In der UP 7BMW werden die Vorteile der Class HTechnologie mit dem Prinzip eines Class D Verstärkers kombiniert. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus, da das Netzteil die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker erzeugte
Verlustleistung drastisch reduziert.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation der BMW-Radios ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 7BMW Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 7BMW (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 7BMW sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 7BMW geradezu spielerisch und intuitiv.
Technische Daten:
Leistung: 5x 65 Watt an 4 Ohm für Front/Rear/Center
Leistung: 2x 160 Watt an 2 Ohm für Untersitzsubwoofer
Eingänge: 6 x Hochpegel-Lautsprechereingang, 1 x Optisch SPDIF (12 - 96 kHz), 1 x MEC, 1 x Remote In
Ausgänge: 7 x Lautsprecherausgang, 1 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Stromaufnahme 450 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Abmessungen (H x B x T) 46 x 130 x 153 mm
Lieferumfang:
1 x MATCH UPGRADE Verstärker UP 7BMW
1 x Plug & Play Anschlusskabel
1 x Montageblech & -material
1 x USB Kabel
1 x Bedienungsanleitung
Das „M-Paket“ für dein BMW HiFi-Soundsystem (Option 676) – Die MATCH UP 8BMW ist das Sound-Upgrade schlechthin für alle, die nicht nur deutlich mehr Power und Dynamik suchen, sondern gleichzeitig großen Wert auf eine nahtlose Integration ins Fahrzeug legen.
Die Installation erfolgt denkbar einfach am Einbauplatz des Original-Verstärkers mittels beiliegendem Plug & Play Anschlusskabel und einer passgenauen Montageplatte. Dennoch ist die Ausstattung des UP 8BMW Verstärkers so flexibel gestaltet, dass dieser auch problemlos für universelle Anwendungen in BMW Fahrzeugen eingesetzt werden kann.
<div class="box info alignleft"><div class="box-inner-block"><i class="icon--info2 infoicon"></i>Selbstverständlich bietet die UP 8BMW auch einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte.</div></div>
Features:
8-Kanal Plug & Play Upgrade-Verstärker mit integriertem 8-Kanal 64 Bit DSP für BMW HiFi-Soundsysteme (Option 676)
Leichte Installation am Original-Einbauplatz mittels beiliegendem Plug & Play Anschlusskabel und Montageplatte
MATCH Extension Card Steckplatz (MEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Einfachste Konfiguration über intuitive DSP PC-Tool Software
Revolutionäre DSP-Features wie das „Augmented Bass Processing“, welches die Tieftonwiedergabe der Untersitz-Subwoofer dynamisch optimiert, der „StageXpander“, der die Stereoperspektive deutlich verbreitert sowie die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht
Technische Daten:
Leistung: 6x 65 Watt an 4 Ohm für Front/Rear/Center
Leistung: 2x 160 Watt an 2 Ohm für Untersitzsubwoofer
Eingänge: 4 x Hochpegel-Lautsprechereingang, 1 x Optisch SPDIF (12 - 96 kHz), 1 x MEC, 1 x Remote In
Ausgänge: 8 x Lautsprecherausgang, 1 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Stromaufnahme 450 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Abmessungen (H x B x T) 46 x 130 x 153 mm
Lieferumfang:
1 x MATCH UPGRADE Verstärker UP 8BMW
1 x Plug & Play Anschlusskabel
1 x Montageblech & -material
1 x Basis Setup vorinstalliert
Das Kraftpaket für einfache OEM-Integrationen
Die neue UP 8DSP ist ein wahres Multitalent, das nicht nur unbändig Power und Dynamik für echten Hifi-Sound liefert, sondern gleichzeitig alle Voraussetzungen für eine einfache Integration ins Fahrzeug mit an Bord hat.
Nahtlose Anbindung
Mit ihren sechs Highlevel-Eingängen, einem optischen Digitaleingang, dem MATCH Extension Card Slot und vielen intelligenten Technologien, wie beispielsweise dem proprietären ADEP.3-Schaltkreis, ist die UP 8DSP optimal für eine nahtlose Anpassung an bestehende Mehrkanal-Soundsysteme gerüstet.
Des Weiteren lassen sich mit den insgesamt acht Verstärkerkanälen, sowie dem zusätzlichen Vorverstärkerausgang, dank des leistungsstarken 9-Kanal DSP auch individuelle Lautsprecherkonfigurationen realisieren. Zwei Endstufen-Kanäle liefern mit jeweils 160 W Sinusleistung an 2 Ohm mächtig Dampf, um selbst großen Subwoofern auf die Sprünge zu helfen.
Virtual Channel Processing – so geht Signal-Routing heute
Eine optimale Adaption an bestehende Mehrkanal-Soundsysteme macht eine vernünftige Verwaltung und Konfiguration der vielen DSP-Kanäle im Verstärker unumgänglich – von daher war es keine Frage, dass die UP 8DSP auch mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde.
Speziell wenn die Front-, Heck-, und auch Centersysteme in verschiedene aktive Mehrwegesysteme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung, als auch bei der Bedienbarkeit, schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und unsere proprietären FX-Soundfeatures frei zuzuordnen.
Darüber hinaus ist die UP 8DSP dank ihrer üppigen Anzahl an Kanälen, in Verbindung mit dem optionalen MEC ANALOG IN Modul, auch ein idealer Kandidat für Applikationen, bei denen ein 1 zu 1 Routing (IOR) erforderlich ist.
ACO – Advanced 32 Bit CoProcessor-Plattform
Die UP 8DSP ist natürlich mit der proprietären 32 Bit ACO-Plattform ausgestattet – diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern bietet vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Kompaktes Format
Trotz großem Funktionsumfang und einer geballten Leistung von 6 x 65 an 4 Ohm plus 2 x 90 / 160 Watt an 4 / 2 Ohm, kommt die UP 8DSP MATCH-üblich in einem überaus kompakten Design daher, sodass der Verbau selbst bei beengten Platzverhältnissen problemlos möglich ist.
DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse
Selbstverständlich ist die MATCH UP 8DSP über unser neues, professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 5 konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der neuen, proprietären TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit.
Features
Hocheffizienter 8-Kanal Verstärker mit 1-Kanal Line-Ausgang und 9-Kanal DSP
Perfekt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen
Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für erweiterten Funktionsumfang
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer
SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
Intelligenter 6-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis
1 zu 1 Kanalrouting-Option (IOR) in Verbindung mit dem optionalen MEC ANA-LOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
MEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
SCP (Smart Control Port) für optionales Zubehör, wie DIRECTOR, CONDUCTOR & Co.
Auto Remote Schalter
Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Class GD Technologie
Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.
ACO – Advanced 32 Bit CoProcessor
Der MATCH UP 8DSP Verstärker verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups.
Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer.
Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 8DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die UP 8DSP erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 8DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 8DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
Leistung RMS / Max.
- @ 4 Ohm Kanal A - F: 6 x 65 Watt
- @ 2 Ohm -
- @ 1 Ohm -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
- Subwooferausgang an 4 Ohm Kanal G - H: 2 x 90 Watt
- Subwooferausgang an 2 Ohm Kanal G - H: 2 x 160 Watt
Verstärkertechnologie Class GD
Eingänge 6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x MEC
1 x Remote In
Eingangsempfindlichkeit 2,8 - 11 Volt
Eingangsimpedanz Cinch -
Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3
Ausgänge 8 x Lautsprecherausgang
1 x Cinch
1 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 10 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 106 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 104 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme DC 12 V ⎓ 40 A max.
Leerlaufstromaufnahme 380 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out
Abmessungen (H x B x T) 46 x 130 x 153 mm
Lieferumfang
1 x MATCH UPGRADE Verstärker UP 8DSP
4 x Anschlusskabel
1 x Control Input-to-SCP Adapter
1 x Power Input Stecker
1 x Montagebleche & -material
1 x USB Kabel
1 x Bedienungsanleitung
BMW 6-Kanal Plug & Play Upgrade Verstärker mit integriertem 7-Kanal DSP für alle BMW mit RAM Modul im Kofferraum und dem Basis Soundsystem (kein Hifi SA676 und kein H/K SA688)
<span style="background:orange;color:white;border-radius:5px;padding:5px 10px;"><b>Mit der neuen UP 6DSP gibt es ab sofort ein günstigeres Soundupgrade für alle BMW mit dem Standard RAM und Basislautsprechern</b></span>
4x 65/130 Watt an 4 Ohm - 2x 160/320 Watt an 2 Ohm
Dieses Set enthält:
1 x Match UP6DSP
1 x Match PP-BMW 1.7RAM DSP BMW Kabelsatz
1 x Power Anschlusskit
Features:
6-Kanal Class HD Upgrade-Verstärker mit integriertem 7-Kanal 64 Bit DSP für universelle Anwendungen
MATCH Extension Card Steckplatz (MEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Intelligenter Highlevel-Eingang mit ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection) und automatischer Einschaltung
Einzigartige DSP-Features wie das „Augmented Bass Processing“ zur dynamischen Optimierung der Tieftonwiedergabe des Subwoofers, der „StageXpander“ zur Verbreiterung der Stereoperspektive, die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht und vieles mehr
Einfache Konfiguration über intuitive DSP PC-Tool Software
Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
Kompakte Abmessungen und geringste Wärmeentwicklung dank maximaler Effizienz
Digitaler 8-Kanal DSP Verstärker mit 56 Bit Signalverarbeitung
Die Krone der Plug&Play-Verstärkerserie - die neue PP 86DSP stellt mit ihrer enormen Leistungsfähigkeit auf kleinstem Raum alles bisher da gewesene in den Schatten. Neben ihrem gigantischen Funktionsumfang schlägt sie dank Audiotec Fischers einzigartiger Class HD Technologie
auch in Bezug auf den Wirkungsgrad ein neues Kapitel auf. Die Kombination aus modernster Digitalverstärker-Technologie und einem dynamisch geregelten Schaltnetzteil reduziert Wärmeentwicklung und Strombedarf auf ein absolutes Minimum. Doch damit nicht genug - ganze acht getrennte und frei konfigurierbare Verstärkerkanäle mit mächtig viel Power erlauben selbst komplexe Systemkonfigurationen mit einem einzigen Verstärker.
Technische Daten:
Windows Interface – Kommunikation via USB 2.0
Class HD - 8 Kanal plug & play Verstärker
8 x 55 Watt RMS @ 4 Ohm / 8 x 70 Watt RMS @ 2 Ohm
8 verstärkte DSP Kanäle & 2 RCA Outputs (frei konfigurierbar über USB-PC Anschluß)
AUX Input
Eco-Mode
"Start-Stop" kompatibel
Digitaleingang (S/PDIF)
Stromterminals
Wirkungsgrad bis 90% - perfekt für Elektro- und Hybrid KFZ
Ch 7/8 für High und Low-level Output benutzbar
optional frei konfigurierbare Kabelfernbedienung erhältlich
Extrem kompakte Abmessungen : 44 x 185 x 164 mm
POWER SAVE MODUS
Der optional einstellbare Power Save Modus ist in der Grundeinstellung implementiert. Er erlaubt es, die Leistungsaufnahme der an den Prozessor angeschlossenen Verstärker drastisch zu reduzieren, wenn für länger als 60 sec. kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45min eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlassen und abgeschlossen hat. Sobald der „Power Save Mode“ aktiv ist, wird der „Remote Output“ und damit die angeschlossenen Verstärker abgeschaltet. Der DSP reaktiviert den Remote Output innerhalb 1 Sekunde, sobald wieder ein Musiksignal an einem seiner Eingänge anliegt.
START-STOP-FÄHIGKEIT
Das Netzteil im DSP stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen der Spannungsversorgung bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der DSP auch beim Motorstart voll funktionsfähig bleibt.
INTELLIGENTER HIGHLEVEL-EINGANG
Der vierkanalige, volldifferentielle Hochpegeleingang ist mit Audiotec Fischers einzigartigem DEP-Schaltkreis (Diagnosis Error Protection) ausgestattet, so dass OE-Radios mit Diagnosefunktion keinerlei Fehlermeldungen beim Anschluss des DSP’s anstelle der Original-Lautsprecher generieren können.
Das Kraftpaket für einfache OEM-Integrationen
Die neue UP 6DSP ist ein wahres Multitalent, das nicht nur unbändig Power und Dynamik für echten Hifi-Sound liefert, sondern gleichzeitig alle Voraussetzungen für eine einfache Integration ins Fahrzeug mit an Bord hat.
Nahtlose Anbindung
Mit ihren sechs Highlevel-Eingängen, einem optischen Digitaleingang, dem MATCH Extension Card Slot und vielen intelligenten Technologien, wie beispielsweise dem proprietären ADEP.3-Schaltkreis, ist die UP 6DSP optimal für eine nahtlose Anpassung an bestehende Mehrkanal-Soundsysteme gerüstet.
Des Weiteren lassen sich mit den insgesamt 6 Verstärkerkanälen, sowie dem zusätzlichen Vorverstärkerausgang, dank des leistungsstarken 7-Kanal DSP auch individuelle Lautsprecherkonfigurationen realisieren. Zwei Endstufen-Kanäle liefern mit jeweils 160 W Sinusleistung an 2 Ohm mächtig Dampf, um selbst großen Subwoofern auf die Sprünge zu helfen.
Virtual Channel Processing – so geht Signal-Routing heute
Eine optimale Adaption an bestehende Mehrkanal-Soundsysteme macht eine vernünftige Verwaltung und Konfiguration der vielen DSP-Kanäle im Verstärker unumgänglich – von daher war es keine Frage, dass die UP 6DSP auch mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde.
Speziell wenn die Front-, Heck-, und auch Centersysteme in verschiedene aktive Mehrwegesysteme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung, als auch bei der Bedienbarkeit, schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und unsere proprietären FX-Soundfeatures frei zuzuordnen.
Darüber hinaus ist die UP 6DSP dank ihrer Anzahl an Kanälen, in Verbindung mit dem optionalen MEC ANALOG IN Modul, auch ein idealer Kandidat für Applikationen, bei denen ein 1 zu 1 Routing (IOR) erforderlich ist.
ACO – Advanced 32 Bit CoProcessor-Plattform
Die UP 6DSP ist natürlich mit der proprietären 32 Bit ACO-Plattform ausgestattet – diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern bietet vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Kompaktes Format
Trotz großem Funktionsumfang und einer geballten Leistung von 4 x 65 an 4 Ohm plus 2 x 90 / 160 Watt an 4 / 2 Ohm, kommt die UP 6DSP MATCH-üblich in einem überaus kompakten Design daher, sodass der Verbau selbst bei beengten Platzverhältnissen problemlos möglich ist.
DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse
Selbstverständlich ist die MATCH UP 6DSP über unser neues, professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 5 konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der neuen, proprietären TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit.
Features
Hocheffizienter 6-Kanal Verstärker mit 1-Kanal Line-Ausgang und 7-Kanal DSP
Perfekt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen
Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für erweiterten Funktionsumfang
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer
SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
Intelligenter 6-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis
1 zu 1 Kanalrouting-Option (IOR) in Verbindung mit dem optionalen MEC ANA-LOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
MEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
SCP (Smart Control Port) für optionales Zubehör, wie DIRECTOR, CONDUCTOR & Co.
Auto Remote Schalter
Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Class GD Technologie
Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.
ACO – Advanced 32 Bit CoProcessor
Der MATCH UP 6DSP Verstärker verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups.
Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer.
Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 6DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die UP 6DSP erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 6DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 6DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
Leistung RMS / Max.
- @ 4 Ohm Kanal A - F: 4 x 65 Watt
- @ 2 Ohm -
- @ 1 Ohm -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
- Subwooferausgang an 4 Ohm Kanal G - H: 2 x 90 Watt
- Subwooferausgang an 2 Ohm Kanal G - H: 2 x 160 Watt
Verstärkertechnologie Class GD
Eingänge 6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x MEC
1 x Remote In
Eingangsempfindlichkeit 2,8 - 11 Volt
Eingangsimpedanz Cinch -
Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3
Ausgänge 6 x Lautsprecherausgang
1 x Cinch
1 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 10 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 106 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 104 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme DC 12 V ⎓ 40 A max.
Leerlaufstromaufnahme 380 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out
Abmessungen (H x B x T) 46 x 130 x 153 mm
Lieferumfang
1 x MATCH UPGRADE Verstärker UP 6DSP
1 x Anschlusskabelset
1 x Power Input Stecker
1 x Montagebleche & -material
1 x USB Kabel
1 x Bedienungsanleitung
Match DSP Verstärker PP 62DSP mit bereits integrierter Bluetooth-Steckkarte (MEC-BT)
Die Integration ins Fahrzeug erfolgt einfach über den beiliegenden Plug & Play Kabelbaum - es muss kein Kabel konfektioniert oder zerschnitten werden. Die fahrzeugspezifische DSP-Konfiguration stellt die umfangreiche Sound-Setup-Datenbank unter www.audiotec-fischer.de bereit.
Der MATCH Extension Card Steckplatz ermöglicht die Erweiterung des Gerätes um zusätzliche Schnittstellen wie Bluetooth® Audiostreaming, einen optischen Digital- oder einen AUX-Eingang. Außerdem bietet der PP 62DSP die Möglichkeit über den 2-kanaligen Vorverstärkerausgang weitere Verstärker anzusteuern. Mit Hilfe der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software lässt sich auch sehr einfach ein individuelles Sound Setup erstellen. Dazu kann der PP 62DSP optional auch als 6-Kanal Verstärker mit 8 DSP-Kanälen konfiguriert werden, so dass auch der Sound-Individualist voll auf seine Kosten kommt.
Technische Daten:
Class AB – 5/6 Kanal Plug & Play Verstärker mit 8CH DSP
4 x 35 Watt RMS @ 4 Ohm / 4 x 50 Watt RMS @ 2 Ohm
+ 1 x 160 Watt oder 2 x 80 Watt RMS für Subwoofer (4 Kanäle, dazu passende Subwoofer finden Sie hier: https://www.carhifi-store-buende.de/subwoofer/match )
integrierter Bluetooth-Steckkarte (MEC-BT) bereits verbaut
DSP Setups speicher- und uploadbar per MicroSD Karte
2-Kanal Pre-Out für den Anschluss weiterer Verstärker
MATCH Extension Card (MEC) Steckplatz
Automatic Remote Schalter On/Off
Start-Stopp kompatibel
incl. 2,20 m Anschlusskabel PP-ISO2
Optionales Zubehör:
frei konfigurierbare Kabelfernbedienung URC2A
Match Extension Card Steckmodule, Director Controller
4 x 35 Watt RMS @ 4 Ohm / 4 x 50 Watt RMS @ 2 Ohm
+ 1 x 160 Watt oder 2 x 80 Watt RMS für Subwoofer
Die Match M 5.4DSP ist der Nachfolger der M5DSP MKII und die weltweit kleinste 5 Kanal DSP Endstufe mit integriertem 9 Kanal DSP.
Mit minimalsten Abmessungen und einer für die Baugröße (die M 5.4DSP ist kaum größer als eine Big Box Zigarettenschachtel) enorm hohen Leistung wendet sich die Match M 5.4DSP Endstufe an alle OEM Aufrüster. Sie eignet sich idealerweise für ein Front/Rear System und einen Subwoofer, alternativ läßt sich damit auch ein aktives 2-Wege Frontsystem mit Subwoofer ansteuern. Die Match M 5.4DSP unterstützt dabei zwei Arbeitsmodi:
Highpower Modus für maximale Performance
Midpower Modus mit reduzierter Leistung für Plug & Play Anwendungen
Technische Daten:
Class GD – 5 Kanal Plug & Play Verstärker mit 9CH DSP
Leistung Maxpower: 4 x 60 Watt RMS @ 4 Ohm + 90/160 Watt @ 4/2 Ohm Woofer
Leistung Midpower: 4 x 35 Watt RMS @ 4 Ohm + 60/100 Watt @ 4/2 Ohm Woofer
6x High Level Eingang
optischer SPDIF Eingang
4-Kanal Pre-Out für den Anschluss weiterer Verstärker
Automatic Remote Schalter On/Off
Start-Stopp kompatibel
Der PP 62DSP bietet alles, was einen modernen Plug & Play Verstärker ausmacht: leichte Installation und maximale Flexibilität.
Die Integration ins Fahrzeug erfolgt einfach über den beiliegenden Plug & Play Kabelbaum - es muss kein Kabel konfektioniert oder zerschnitten werden. Die fahrzeugspezifische DSP-Konfiguration stellt die umfangreiche Sound-Setup-Datenbank unter www.audiotec-fischer.de bereit.
Der MATCH Extension Card Steckplatz ermöglicht die Erweiterung des Gerätes um zusätzliche Schnittstellen wie Bluetooth® Audiostreaming, einen optischen Digital- oder einen AUX-Eingang. Außerdem bietet der PP 62DSP die Möglichkeit über den 2-kanaligen Vorverstärkerausgang weitere Verstärker anzusteuern. Mit Hilfe der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software lässt sich auch sehr einfach ein individuelles Sound Setup erstellen. Dazu kann der PP 62DSP optional auch als 6-Kanal Verstärker mit 8 DSP-Kanälen konfiguriert werden, so dass auch der Sound-Individualist voll auf seine Kosten kommt.
Technische Daten:
Class AB – 5/6 Kanal Plug & Play Verstärker mit 8CH DSP
4 x 35 Watt RMS @ 4 Ohm / 4 x 50 Watt RMS @ 2 Ohm
+ 1 x 160 Watt oder 2 x 80 Watt RMS für Subwoofer (4 Kanäle, dazu passende Subwoofer finden Sie hier: https://www.carhifi-store-buende.de/subwoofer/match )
DSP Setups speicher- und uploadbar per MicroSD Karte
2-Kanal Pre-Out für den Anschluss weiterer Verstärker
MATCH Extension Card (MEC) Steckplatz
Automatic Remote Schalter On/Off
Start-Stopp kompatibel
incl. 2,20 m Anschlusskabel PP-ISO2
Optionales Zubehör:
frei konfigurierbare Kabelfernbedienung URC2A
Match Extension Card Steckmodule, Director Controller
Exzellente Klangqualität kombiniert mit maximaler Effizienz
Beschreibung:
Der M 2.1AMP ist das ultimativ kompakte Kraftpaket für 1 Kanal- oder 2 Kanal-Anwendungen, wenn der Einbauplatz beschränkt ist. Ob als 2-Ohm-stabiler Mono-Subwooferverstärker oder gar als besonders potenter Stereo-Amp zum Treiben von passiven Komponentensystemen oder leistungshungrigen Tieftönern – dieser hocheffiziente Kraftprotz liefert trotz seiner minimalistischen Abmessungen bis zu 700W Ausgangsleistung. Möglich wird so viel Power auf kleinstem Raum durch Audiotec Fischers proprietäre Class HD-Technologie, die einen sensationellen Wirkungsgrad und damit geringstmögliche Wärmeentwicklung garantiert.
Leistung nach Wunsch
Der umschaltbare Mono / Stereo-Betrieb macht den M 2.1AMP zu einem Multifunktionswerkzeug.
Im Mono-Modus eignet er sich optimal für das Antreiben von kraftvollen Subwoofern mit einer Minimalimpedanz von 2 Ohm – im Stereo-Modus ist er die perfekte Wahl zum Treiben selbst leistungshungriger Front- oder Rear-Lautsprechersysteme. Dabei präsentiert er sich dank seiner High-Res-Audiobandbreite auch klanglich wie ein ganz Großer und lässt keine Wünsche offen.
Maximale Flexibilität auf minimalem Raum
In modernen Fahrzeugen wird das Platzangebot für Sound-Upgrades immer limitierter und stellt Einbauer vor allem bei Multi-Device-Setups vor große Herausforderungen.
Dank der minimalen Abmessungen lassen sich MATCH micro -Verstärker wie der M 2.1AMP selbst bei schwierigsten Platzverhältnissen unterbringen. So eröffnen sich neue, ungeahnte Möglichkeiten bei der Wahl der Einbauorte und machen platzsparende und versteckte Einbaukonzepte realisierbar.
Features:
Hocheffizienter Class HD Leistungsverstärker mit Mono / Stereo Modus
Mono Modus: 1 x 350 Watt RMS @ 2 Ohm – optimal für das Antreiben von leistungsstarken Subwoofern mit einer Schwingspule
Stereo Modus: 2 x 170 Watt RMS @ 4 Ohm – optimal zum Antreiben von leistungsstarken Front- oder Rear-Lautsprechersystemen oder eines Subwoofers mit Doppelschwingspule
Exzellente Klangqualität kombiniert mit maximaler Effizienz
Minimalste Abmessungen für platzsparende sowie versteckte Einbaukonzepte
2-Kanal Cinch-Eingang
„Ground Input“-Schalter zur Vermeidung von Masseschleifen
Perfekt kombinierbar mit MATCH UPGRADE DSP-Verstärkern
Spezielle Features:
Mono / Stereo-Modus
Der M 2.1AMP Verstärker ist mit einem Mono / Stereo-Modus ausgestattet. Dieser ermöglicht es, den Verstärker je nach Anwendungsfall als 2-Ohm-fähigen Monoverstärker oder als 4-Ohm-fähigen 2-Kanal-Verstärker zu konfigurieren. In beiden Betriebsmodi liefert die M 2.1AMP dank ihrer High-Res-Fähigkeit einen ausgedehnten Audiofrequenzgang bis über 40 kHz für unübertroffene Klangqualität.
Class HD Technologie
In der M 2.1AMP werden die Vorteile der Class H Technologie mit dem Prinzip eines Class D Verstärkers kombiniert. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus, da das Netzteil die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.
Start-Stopfähigkeit
Das Netzteil im MATCH M 2.1AMP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die M 2.1AMP auch beim Motorstart voll funktionsfähig bleibt.
Technische Daten:
Leistung RMS Mono Mode Stereo Mode
- @ 4 Ohm 1 x 210 Watt 2 x 170 Watt
- @ 2 Ohm 1 x 350 Watt -
- @ 1 Ohm - -
- gebrückt an 4 Ohm - -
- gebrückt an 2 Ohm - -
Max. Leistung (Mono Mode) Bis zu 430 Watt RMS @ 2 Ohm
Verstärkertechnologie Class HD
Eingänge 2 x Cinch, 1 x Remote In
Eingangsempfindlichkeit Cinch 1 - 6 Volt
Eingangsimpedanz Cinch 10 kOhm
Eingangsimpedanz Highlevel -
Ausgänge 2 x Lautsprecherausgang, 1 x Remote Out
Ausgangsspannung Cinch -
Signalwandler für den Digitaleingang -
Frequenzbereich 10 Hz - 40.000 Hz
Bass Boost -
Hochpass -
Tiefpass -
Bandpass -
Subsonic -
Phase -
Flankensteilheit Hoch- / Tiefpass -
Flankensteilheit Subsonic / Tiefpass -
Signal- / Rauschabstand Digitaleingang -
Signal- / Rauschabstand Analogeingang 108 dB (A-bewertet)
Klirrfaktor (THD) < 0,02 %
Dämpfungsfaktor 100
Betriebsspannung 10,5 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 500 mA
Sicherung 1 x 30 A LP-Mini-Stecksicherung
Leistungsaufnahme DC 12 V = 40 A max.
Zusätzliche Features Variable Eingangsempfindlichkeit, geregeltes Netzteil, Start-Stopfähigkeit, Masseschalter, Mono / Stereo Modus
Abmessungen (H x B x T) 3,5 x 8,5 x 11 cm
Lieferumfang:
1 x MATCH Micro-Verstärker M 2.1AMP
1 x Line Input-to-Cinch Adapter
1 x Befestigungsmaterial
1 x Bedienungsanleitung
Power, Präzision, Kontrolle: All das bringt die neue MATCH UP 1FX mit sich. Kompakt und leistungsstark, liefert dieser hocheffiziente Class D Verstärker bis zu 1000 Watt Ausgangsleistung. Die UP 1 FX eignet sich perfekt zur Aufrüstung werkseitiger Subwoofer-Verstärker mit integrierter aktiver Frequenzweiche und Stereo Highlevel-Eingang mit ADEP.3 für eine max. 32 V Eingangsspannung und ist darüber hinaus die ideale Ergänzung zu allen weiteren MATCH UPGRADE Verstärkern dank Mono-Cinch Eingang und DirectDSP Funktion.
Features
High-Fidelity-Verstärker mit außergewöhnlicher Klangqualität und hoher Ausgangsleistung von bis zu 1000 Watt
Fortschrittliches Class-D-Konzept für ein hervorragendes Leistungs-/Größenverhältnis
Ideal zur Aufrüstung von werkseitigen Subwoofer-Verstärkern dank integrierter, aktiver Frequenzweiche und hochbelastbarem Stereo-Hochpegeleingang mit Signalsummierung, bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V – ideal für moderne Elektrofahrzeuge
DirectDSP-Funktion – Eingangssignal umgeht die integrierte, aktive Frequenzweiche und wird ungefiltert an die Endstufe gegeben
Clipping-LED zur einfachen, schnellen Anpassung der Eingangsempfindlichkeit
Extrem kompakte Abmessungen für platzsparenden Verbau
Fernbedienung zur Lautstärkeregelung des Subwoofers optional erhältlich
Die perfekte Erweiterung für MATCH UPGRADE Verstärker dank Mono-Cinch Eingang
Technische Daten
Leistung RMS
- @ 4 Ohm 1 x 350 Watt
- @ 2 Ohm 1 x 600 Watt
- @ 1 Ohm 1 x 900 Watt*
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
Max. Leistung Bis zu 1000 Watt RMS @ 1 Ohm
Verstärkertechnologie Class D
Eingänge 1 x Cinch
2 x Hochpegel-Lautsprechereingang
1 x Remote In
1 x Fernbedienungseingang
Eingangsempfindlichkeit Cinch 0,5 - 3 Volt oder 1 - 6 Volt
Hochpegel 2,5 - 16 Volt oder 5 - 32 Volt
Eingangsimpedanz Cinch 8,6 kOhm
Eingangsimpedanz Highlevel 9 - 33 Ohm
Ausgänge 1 x Lautsprecherausgang
Ausgangsspannung Cinch -
Signalwandler für den Digitaleingang -
Frequenzbereich 10 Hz - 25.000 Hz
Bass Boost -
Hochpass -
Tiefpass 50 Hz - 250 Hz regelbar (abschaltbar)
Bandpass -
Subsonic 15 Hz (abschaltbar)
Phase -
Flankensteilheit Hoch- / Tiefpass 12 dB
Flankensteilheit Subsonic / Tiefpass 12 dB
Signal- / Rauschabstand Digitaleingang -
Signal- / Rauschabstand Analogeingang 108 dB (A-bewertet)
Klirrfaktor (THD) 0,002 %
Dämpfungsfaktor 160
Betriebsspannung 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 1050 mA
Sicherung 2 x 30 A LP-Mini-Stecksicherung
Leistungsaufnahme DC 12 V ⎓ 80 A max.
Umgebungstemperaturbereich für den Betrieb -40 °C bis +70 °C
Zusätzliche Features Aktive, regelbare Frequenzweiche, Start-Stopfähigkeit, Highlevel-Eingang mit automatischer Einschaltung und Advanced Diagnostics Error Protection (ADEP), Basspegel-Kabelfernbedienung
Abmessungen (H x B x T) 46 x 130 x 153 mm
*Dauerhafte 1-Ohm-Leistung nur mit Musiksignal erreicht
Lieferumfang
1 x Verstärker MATCH UP 1FX
1 x Montagebleche & -material
1 x Bedienungsanleitung

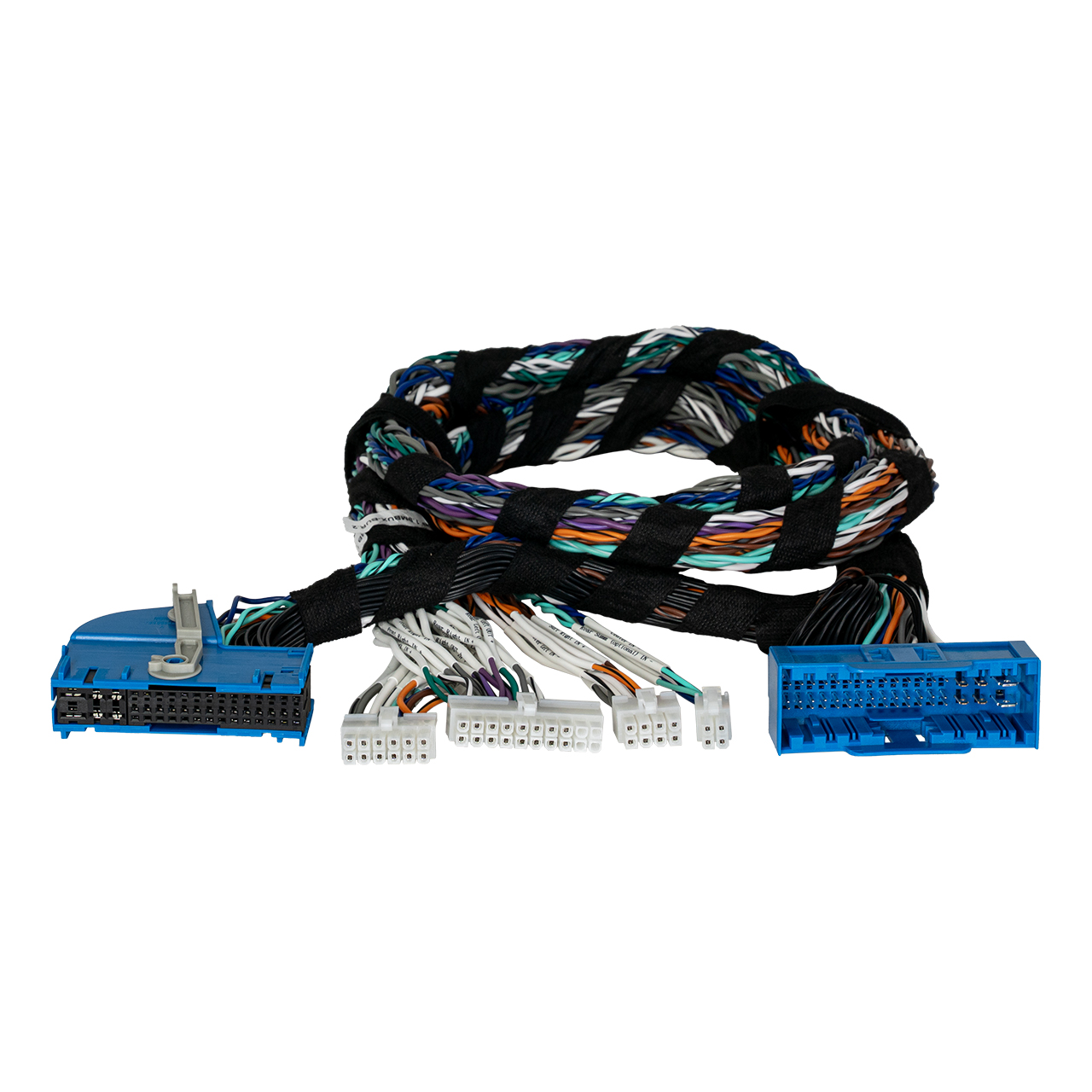

Dieser 9-Kanal UPGRADE Kabelbaum ermöglicht den optimalen Anschluss eines UP 10DSP Verstärkers mit integriertem MEC ANALOG IN Modul an ausgewählte Mercedes-Modelle mit Burmester Soundsystem und MBUX Radio (Mercedes-Benz User Experience).
Features
Plug & Play Steckverbinder zum einfachen Anschluss des MATCH UP 10DSP Verstärkers mit integriertem MEC ANALOG IN Modul
MBUX-Anbindung zum Anschluss an Mercedes Radio mit Mercedes-Benz User Experience
Kabelbaumlänge 1,00 Meter
1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang der UP 10DSP
1 x 8-poliger MOLEX-Stecker für den Anschluss des Highlevel-Eingangs E – H der UP 10DSP
1 x 12-poliger MOLEX für Stecker für den Anschluss der Lautsprecherausgänge E - J der UP 10DSP
1 x 4-poliger MOLEX-Stecker für den Anschluss des MEC ANALOG IN Moduls
1 x 38-poliger Mercedes Systemstecker
1 x 38-polige Mercedes Systembuchse
Kompatibilität
Zum Anschluss der MATCH UP 10DSP mit ANALOG IN Extension Card
Geeignet für Mercedes-Modelle mit Mercedes-Benz User Experience (MBUX)
Kompatibel mit dem werkseitigen Burmester Soundsystem mit MBUX Radio
Dieser 9-Kanal UPGRADE Kabelbaum ermöglicht den optimalen Anschluss eines UP 10DSP Verstärkers mit integriertem MEC ANALOG IN Modul an ausgewählte BMW-Modelle mit Harman Kardon und RAM Receiver Modul.
Features:
Plug & Play Steckverbinder zum einfachen Anschluss des MATCH UP 10DSP Verstärkers mit integriertem MEC ANALOG IN Modul
RAM-Anbindung zum Anschluss an den Fahrzeugkabelbaum mit RAM Receiver Modul
Kabelbaumlänge 1,00 Meter
1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang der UP 10DSP
1 x 8-poliger MOLEX-Stecker für den Anschluss des Highlevel-Eingangs E – H der UP 10DSP
1 x 12-poliger MOLEX für Stecker für den Anschluss der Lautsprecherausgänge E - J der UP 10DSP
1 x 4-poliger MOLEX-Stecker für den Anschluss des MEC ANALOG IN Moduls
1 x 42-poliger BMW RAM Systemstecker
1 x 42-polige BMW RAM Systembuchse
Zum Anschluss der MATCH UP 10DSP mit ANALOG IN Extension Card
Geeignet für BMW-Modelle mit RAM (Reciever Audio Module) ab Bj.: Mitte 2019
Kompatibel mit dem werkseitigen Harman Kardon Soundsystem
Plug & Play Quadlock Kabelbaum ermöglicht den einfachen Anschluss eines MATCH PP 86DSP oder UP 7DSP inkl. MEC ANALOG IN Verstärkers an ein 6-Kanal Werksradio mit Quadlock-Anschluss, wie z.B. bei Audi und Seat.
Beschreibung:
Der Plug & Play Quadlock Kabelbaum PP-VAG 6.6 ermöglicht den einfachen Anschluss eines MATCH PP 86DSP oder UP 7DSP inkl. MEC ANALOG IN Verstärkers an ein 6-Kanal Werksradio mit Quadlock-Anschluss, wie z.B. bei Audi und Seat.
Features:
Plug & Play Steckverbinder zum einfachen Anschluss eines PP 86DSP oder UP 7DSP inkl. MEC ANALOG IN Verstärkers und eines MATCH Plug & Play Subwoofers
Quadlock-Anbindung zum Anschluss an ein 6-Kanal VAG-Werksradio
Integrierte Flachsicherung
Snake-Skin Ummantelung zum Schutz der einzelnen Leitungen
Kabelbaumlänge 6,00 Meter
Technische Daten:
Kabelbaumlänge 6,00 Meter
Anschlüsse
1 x 8-poliger MOLEX-Buchse zum Anschluss eines MATCH Plug & Play Subwoofers
1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang der PP 86DSP
1 x 4-poliger MOLEX-Stecker für den Anschluss des Highlevel-Eingangs E + F der PP 86DSP*
1 x 8-poliger MOLEX-Stecker für den Anschluss des Lautsprecherausgangs E – H der PP 86DSP
1 x Quadlock-Stecker zum Anschluss des OEM Steuergerät
1 x Quadlock-Buchse zum Anschluss des original Kabelbaums
* Je nach verbautem OEM-Soundsystem liegen hier entweder die Highlevel-Signale für die vorderen Tieftöner (vorne links und vorne rechts) oder für den Center-Lautsprecher und den Subwoofer an.
Kompatibilität:
MATCH PP 86DSP
MATCH UP 7DSP inkl. MEC ANALOG IN
Weitere Informationen zur Fahrzeugkompatibilität finden Sie in unserer Upgrade Finder
Lieferumfang:
1 x Plug & Play Kabelbaum MATCH PP-VAG 6.6 (6,00 m)
Der 7-Kanal Plug & Play Kabelbaum PP-MB 1.9 BUR ermöglicht den einfachen Anschluss eines MATCH UP 7DSP mit MEC ANALOG IN an ausgwählte Mercedes Modelle ab Bj. 2015 mit werksseitigem Burmester oder Advanced Soundsystem.
Die Helix/MATCH Extension Card BT erweitert Helix/MATCH-Produkte um eine Bluetooth® Audio Streaming Funktion sowie einen optischen Digitalausgang im SPDIF Format.
Dank der Unterstützung des Qualcomm® aptX™-Codec und A2DP ist eine drahtlose Audio-Übertragung in CD-Qualität möglich. Zudem sorgt die direkte Weiterverarbeitung der Digitalsignale vom BT-Modul zum DSP ohne zusätzliche AD-DA-Wandlung für eine verlustfreie Signalverarbeitung und damit einmalige Soundperformance.
Das Modul wird mit gerätespezifischen Seitenblech geliefert und ist mit allen Signalquellen kompatibel, welche die Bluetooth® Wireless Technologie unterstützen.
Technische Daten:
Bluetooth®-Standard v3.0 + EDR
Bluetooth®-Profil A2DP
Bluetooth®-Codec SBC und Qualcomm® aptX™
Anzahl gekoppelter Geräte 8
Drahtlose Frequenz Bandbreite 2402 ~ 2480 MHz
Reichweite Bis zu 10 m
Optischer Digitalausgang SPDIF mit 48 kHz / 24 Bit
Lieferumfang:
1 x MEC BT Modul
1 x Gerätespezifisches Seitenblech
1 x Antenne
1 x Bedienungsanleitung
Die Helix/MATCH Extension Card BT erweitert Helix/MATCH-Produkte um eine Bluetooth® Audio Streaming Funktion sowie einen optischen Digitalausgang im SPDIF Format.
Dank der Unterstützung des Qualcomm® aptX™-Codec und A2DP ist eine drahtlose Audio-Übertragung in CD-Qualität möglich. Zudem sorgt die direkte Weiterverarbeitung der Digitalsignale vom BT-Modul zum DSP ohne zusätzliche AD-DA-Wandlung für eine verlustfreie Signalverarbeitung und damit einmalige Soundperformance.
Das Modul wird mit gerätespezifischen Seitenblech geliefert und ist mit allen Signalquellen kompatibel, welche die Bluetooth® Wireless Technologie unterstützen.
Technische Daten:
Bluetooth®-Standard v3.0 + EDR
Bluetooth®-Profil A2DP
Bluetooth®-Codec SBC und Qualcomm® aptX™
Anzahl gekoppelter Geräte 8
Drahtlose Frequenz Bandbreite 2402 ~ 2480 MHz
Reichweite Bis zu 10 m
Optischer Digitalausgang SPDIF mit 48 kHz / 24 Bit
Lieferumfang:
1 x MEC BT Modul
1 x Gerätespezifisches Seitenblech
1 x Antenne
1 x Bedienungsanleitung
Die Helix/MATCH Extension Card BT erweitert Helix/MATCH-Produkte um eine Bluetooth® Audio Streaming Funktion sowie einen optischen Digitalausgang im SPDIF Format.
Dank der Unterstützung des Qualcomm® aptX™-Codec und A2DP ist eine drahtlose Audio-Übertragung in CD-Qualität möglich. Zudem sorgt die direkte Weiterverarbeitung der Digitalsignale vom BT-Modul zum DSP ohne zusätzliche AD-DA-Wandlung für eine verlustfreie Signalverarbeitung und damit einmalige Soundperformance.
Das Modul wird mit gerätespezifischen Seitenblech geliefert und ist mit allen Signalquellen kompatibel, welche die Bluetooth® Wireless Technologie unterstützen.
Technische Daten:
Bluetooth®-Standard v3.0 + EDR
Bluetooth®-Profil A2DP
Bluetooth®-Codec SBC und Qualcomm® aptX™
Anzahl gekoppelter Geräte 8
Drahtlose Frequenz Bandbreite 2402 ~ 2480 MHz
Reichweite Bis zu 10 m
Optischer Digitalausgang SPDIF mit 48 kHz / 24 Bit
Lieferumfang:
1 x MEC BT Modul UP 8DSP
1 x Gerätespezifisches Seitenblech
1 x Antenne
1 x Bedienungsanleitung
Dieser UPGRADE Kabelbaum ermöglicht den einfachen Anschluss eines MATCH UP 10DSP Verstärkers an Tesla Model 3 SR (Standard Range) Fahrzeuge mit Intel Chipsatz
Features:
Plug & Play Steckverbinder zum einfachen Anschluss des MATCH UP 10DSP Verstärkers
Tesla-spezifische Anschlussstecker zum Anschluss an den Fahrzeugkabelbaum
5,0 Meter Anschlussleitung zum Betrieb eines separaten 2 x 2 Ohm Subwoofers, bspw. HELIX K-Serie
Kabelbaumlänge 1,00 Meter
Technische Daten:
Kabelbaumlänge: 1,00 Meter
Anschlüsse:
1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang der UP 10DSP
1 x 8-poliger MOLEX-Stecker für den Anschluss des Highlevel-Eingangs E – H der UP 10DSP
1 x 12-poliger MOLEX für Stecker für den Anschluss der Lautsprecherausgänge E - J der UP 10DSP
1 x Anschlussleitung (5,0 Meter) zum Anschluss eines separaten 2 x 2 Ohm Subwoofers, bspw. HELIX K-Serie
1 x 16-poliger Tesla Systemstecker
1 x 16-polige Tesla Systembuchse
Kompatibilität
Kompatibel mit MATCH UP 10DSP Verstärker
Passend für Tesla Model 3 SR (Standard Range) mit Intel Chipsatz
Weitere Informationen zur Fahrzeugkompatibilität finden Sie in unserem Upgrade Finder
Lieferumfang:
1 x MATCH UPGRADE Kabelbaum PP-TES 1.7B
Dieser UPGRADE Kabelbaum ermöglicht den einfachen Anschluss eines MATCH UP 10DSP Verstärkers an Tesla Model 3 und Model Y Fahrzeuge mit Ryzen Chipsatz (Nicht mit Premium-Soundsystem kompatibel).
Features:
Plug & Play Steckverbinder zum einfachen Anschluss des MATCH UP 10DSP Verstärkers
Tesla-spezifische Anschlussstecker zum Anschluss an den Fahrzeugkabelbaum
5,0 Meter Anschlussleitung zum Betrieb eines separaten 2 x 2 Ohm Subwoofers, bspw. HELIX IMPACT K-Serie
Kabelbaumlänge 1,00 Meter
Technische Daten:
1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang der UP 10DSP
1 x 8-poliger MOLEX-Stecker für den Anschluss des Highlevel-Eingangs E – H der UP 10DSP
1 x 12-poliger MOLEX für Stecker für den Anschluss der Lautsprecherausgänge E - J der UP 10DSP
1 x Anschlussleitung (5,0 Meter) zum Anschluss eines separaten 2 x 2 Ohm Subwoofers, bspw. HELIX IMPACT K-Serie
1 x 16-poliger Tesla Systemstecker
1 x 16-polige Tesla Systembuchse
Kompatibilität
Kompatibel mit MATCH UP 10DSP Verstärker
Passend für Tesla Model 3 und Model Y mit Ryzen Chipsatz und werkseitig verbautem Upgrade-Audiosystem
Lieferumfang:
1 x MATCH UPGRADE Kabelbaum Match PP-TES 1.7B Ryzen
Der modulare Plug & Play Kabelbaum PP-MQS 5.4 ermöglicht den platzsparenden Anschluss eines MATCH Verstärkers mit 20-poligem System Connector an ein Werksradio mit 52-poligen Quadlock-Anschluss, wie bspw. bei Mercedes, Volkswagen etc. Zum Anschluss der Stromversorgung an ältere 40-polige Quadlock-Systeme (bspw. Power Quadlock) ist ein zusätzlicher Adapter im Lieferumfang des PP-MQS enthalten.
Länge: 5,4m
Dieser UPGRADE Kabelbaum ermöglicht den einfachen Anschluss eines MATCH UP 8DSP Verstärkers an einen Hyundai IONIQ 5 mit Bose Soundsystem. Eine Anschlussleitung zum Betrieb eines separaten 2 x 2 Ohm Subwoofers, bspw. HELIX IMPACT K-Serie, ist ebenfalls im Lieferumfang enthalten.
Features:
Plug & Play Steckverbinder zum einfachen Anschluss des MATCH UP 8DSP Verstärkers
Hyundai-spezifische Anschlussstecker zum Anschluss an den Fahrzeugkabelbaum
0,6 Meter Anschlussleitung zum Betrieb eines separaten 2 x 2 Ohm Subwoofers, bspw. HELIX IMPACT K-Serie
Kabelbaumlänge 1,00 Meter
Technische Daten:
Kabelbaumlänge: 1,00 Meter
1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang der UP 8DSP
1 x 4-poliger MOLEX-Stecker für den Anschluss des Highlevel-Eingangs E – F der UP 8DSP
1 x 8-poliger MOLEX für Stecker für den Anschluss der Lautsprecherausgänge E – H der UP 10DSP
1 x Anschlussleitung (0,6 Meter) zum Anschluss eines separaten 2 x 2 Ohm Subwoofers, bspw. HELIX IMPACT K-Serie
1 x 28-poliger Hyundai Systemstecker
1 x 28-polige Hyundai Systembuchse
Kompatibilität
Kompatibel mit MATCH UP 8DSP Verstärker
Passend für Hyundai IONIQ 5 mit Bose Soundsystem
Lieferumfang:
1 x MATCH UPGRADE Kabelbaum Match PP-Hyundai 1.6
Der 7-Kanal Plug & Play Kabelbaum PP-BMW 1.7RAM ermöglicht den einfachen Anschluss eines MATCH UP 7DSP mit MEC ANALOG IN an ausgwählte BMW Modelle ab Bj. 2019 mit werksseitigem RAM Soundkonzept.
Dieser UPGRADE Kabelbaum ermöglicht den Anschluss eines MATCH Verstärkers mit 20 pol. MOLEX-Stecker an ausgewählte Mercedes Modelle mit Standard Soundsystem und werkseitig verbautem Active Sound Design Modul (ASD)
Features:
Plug & Play Steckverbinder zum einfachen Anschluss eines MATCH Verstärkers mit 20 pol. MOLEX-Anschluss
Mercedes Systemstecker zum Anschluss an den Fahrzeugkabelbaum
Kabelbaumlänge 1,00 Meter
Technische Daten:
Kabelbaumlänge: 1,00 Meter
Anschlüsse:
1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang des MATCH Verstärkers
1 x 4-poliger MOELX-Stecker für den Anschluss des Active Sound Design Moduls (ASD)
1 x 32-poliger Mercedes-Systemstecker
1 x 32-polige Mercedes-Systembuchse
Kompatibilität
Geeignet für alle MATCH Verstärker mit 20 pol. System Connector-Eingang
Geeignet für ausgewählte Mercedes Modelle mit Standard Soundsystem und werkseitigem Active Sound Design Modul (ASD)
Weitere Informationen zur Fahrzeugkompatibilität finden Sie in unserem Upgrade Finder
Lieferumfang:
1 x MATCH UPGRADE Kabelbaum PP-MB 1.4ASD
Dieser 5-Kanal UPGRADE Kabelbaum ermöglicht den optimalen Anschluss eines UP 7DSP Verstärkers mit integriertem MEC ANALOG IN Modul an ausgewählte Mercedes-Modelle mit MBUX (Mercedes-Benz User Experience) Standard Soundsystem.
Features:
Plug & Play Steckverbinder zum einfachen Anschluss des MATCH UP 7DSP Verstärkers mit integriertem MEC ANALOG IN Modul
MBUX-Anbindung zum Anschluss an den Fahrzeugkabelbaum
Kabelbaumlänge 1,00 Meter
Technische Daten:
Kabelbaumlänge: 1,00 Meter
Anschlüsse:
1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang 1 der UP 7DSP
1 x 8-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang 2 der UP 7DSP
1 x 4-poliger MOLEX-Stecker für den Anschluss des MEC ANALOG IN Moduls
1 x 32-poliger Mercedes Systemstecker
1 x 32-polige Mercedes Systembuchse
Kompatibilität
Zum Anschluss der MATCH UP 7DSP mit ANALOG IN Extension Card
Geeignet für Mercedes-Modelle mit 5-Kanal MBUX Standard Soundsystem
Weitere Informationen zur Fahrzeugkompatibilität finden Sie in unserem Upgrade Finder
Lieferumfang:
1 x Plug & Play Kabelbaum MATCH PP-MB 1.5MBUX
UPGRADE Kabelbaum für ausgewählte BMW Modelle
Beschreibung:
Dieser UPGRADE Kabelbaum ermöglicht den Anschluss eines MATCH Verstärkers mit 20 pol. MOLEX-Stecker an ausgewählte BMW Modelle mit Standard Soundsystem und werkseitig verbautem Active Sound Design Modul (ASD).
Features:
Plug & Play Steckverbinder zum einfachen Anschluss eines MATCH Verstärkers mit 20 pol. MOLEX-Anschluss
BMW Systemstecker zum Anschluss an den Fahrzeugkabelbaum
Kabelbaumlänge 1,00 Meter
Technische Daten:
Kabelbaumlänge 1,00 Meter
Anschlüsse:
1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang des MATCH Verstärkers
1 x 4-poliger MOELX-Stecker für den Anschluss des Active Sound Design Moduls (ASD)
1 x 42-poliger BMW-Systemstecker
1 x 42-polige BMW-Systembuchse
Kompatibilität:
Geeignet für alle MATCH Verstärker mit 20 pol. System Connector-Eingang
Geeignet für ausgewählte BMW Modelle mit Standard Soundsystem und werkseitigem Active Sound Design Modul (ASD)
Weitere Informationen zur Fahrzeugkompatibilität finden Sie in unserem Upgrade Finder
Lieferumfang:
1 x MATCH UPGRADE Kabelbaum PP-BMW 1.4ASD
Der 8-Kanal Plug & Play Kabelbaum PP-BMW 1.7RAM ermöglicht den einfachen Anschluss eines MATCH UP 8DSP mit MEC ANALOG IN an ausgwählte BMW Modelle ab Bj. 2019 mit werksseitigem RAM Soundkonzept.
Der Premium Molex-Adapter bietet die ideale Lösung für die nahtlose Integration eines MATCH DSP-Verstärkers mit 20-poligem System Connector Anschluss in werkseitige Standard-Soundsysteme.
Hergestellt aus hochwertigen, verdrillten „FLRY“-Fahrzeugleitungen gemäß automotivem Standard, zeichnet sich der Adapter durch einen optimierten Leitungsquerschnitt und eine asymmetrische Anschlussaufteilung aus. Dies gewährleistet eine optimale Signalübertragung und eine zuverlässige Verbindung zwischen dem Verstärker und dem werkseitigen Soundsystem.
Features:
Produziert nach Standards der Automotive-Branche
Hochwertige verdrillte „FLRY“-Fahrzeugleitungen
Optimierter Leitungsquerschnitt für geringste Leitungsverluste
Tape-ummantelt zum Schutz der einzelnen Leitungen
Asymmetrische Kabellängen zum einfachen Einbau
Technische Daten:
Kabelbaumlänge: 0,50 Meter
Anschlüsse:
1 x 20-poliger MOLEX-Stecker für den Anschluss den System Connector
2 x 28-polige MG Systembuchse
2 x 28-poliger MG Systemstecker
Kompatibilität
Weitere Informationen zur Fahrzeugkompatibilität finden Sie im <a href="https://www.audiotec-fischer.de/matchdatabase/adapterIndex" target="_blank">Upgrade Finder</a>
Lieferumfang:
1 x Plug & Play Kabelbaum MATCH PP-PAM 07
NEU! Fahrzeugspezifisches Premium Radio-Adapterkabel mit hochwertigen, verdrillten „FLRY“-Fahrzeugleitungen – VAG neue Quadlock Version 1
Beschreibung:
Der Premium Molex-Adapter bietet die ideale Lösung für die nahtlose Integration eines MATCH DSP-Verstärkers mit 20-poligem System Connector Anschluss in werkseitige Standard-Soundsysteme.
Hergestellt aus hochwertigen, verdrillten „FLRY“-Fahrzeugleitungen gemäß automotivem Standard, zeichnet sich der Adapter durch einen optimierten Leitungsquerschnitt und eine asymmetrische Anschlussaufteilung aus. Dies gewährleistet eine optimale Signalübertragung und eine zuverlässige Verbindung zwischen dem Verstärker und dem werkseitigen Soundsystem.
Features:
Produziert nach Standards der Automotive-Branche
Hochwertige verdrillte „FLRY“-Fahrzeugleitungen
Optimierter Leitungsquerschnitt für geringste Leitungsverluste
Tape-ummantelt zum Schutz der einzelnen Leitungen
Asymmetrische Kabellängen zum einfachen Einbau
Technische Daten:
Kabelbaumlänge 0,40 Meter
Anschlüsse:
1 x 52-poliger VAG Systemstecker
1 x 52-polige VAG Systembuchse
1 x 20-poliger Molex-Stecker zum Anschluss eines MATCH Verstärkers mit System Connector Eingang
Kompatibilität:
VAG neue Quadlock Version 1
Weitere Informationen zur Fahrzeugkompatibilität finden Sie in unserem Upgrade Finder
Lieferumfang:
1 x Premium Radio-Adapterkabel PP-PAM 92b
Der modulare Plug & Play Kabelbaum PP-MQS 2.4 ermöglicht den platzsparenden Anschluss eines MATCH Verstärkers mit 20-poligem System Connector an ein Werksradio mit 52-poligen Quadlock-Anschluss, wie bspw. bei Mercedes, Volkswagen etc. Zum Anschluss der Stromversorgung an ältere 40-polige Quadlock-Systeme (bspw. Power Quadlock) ist ein zusätzlicher Adapter im Lieferumfang des PP-MQS enthalten.
Länge: 2,4m
Dieser 9-Kanal UPGRADE Kabelbaum ermöglicht den optimalen Anschluss eines UP 10DSP Verstärkers in Kombination mit dem SDMI25 an BMW-Modelle der E und F Serie mit Harman Kardon Soundsystem.
Features:
Plug & Play Steckverbinder zum einfachen Anschluss des MATCH UP 10DSP Verstärkers
BMW Systemstecker zum Anschluss an den Fahrzeugkabelbaum
Inklusive Anschlusskabel für die Stromversorgung und die Remote-Leitung des SDMI25
Kabelbaumlänge 1,00 Meter
1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang der UP 10DSP
1 x 12-poliger MOLEX für Stecker für den Anschluss der Lautsprecherausgänge E - J der UP 10DSP
1 x 2-poliger MOLEX-Stecker für den Anschluss des Remote-Eingangs der UP 10DSP
1 x 18-poliger BMW Systemstecker
1 x Anschlusskabel mit offenen Kabelenden für Anschluss der Stromversorung und des Remote-Eingangs des SDMI25
Verwandle deine MATCH UP 8DSP in ein fahrzeugspezifischen BMW-Verstärker für E & F (sowie G30 / G31 vor Facelift) Modelle
Mit dem UP 8DSP - BMW 1.7HiFi Upgrade Kit kannst du deinen universellen MATCH UP 8DSP Verstärker in einen maßgeschneiderten Verstärker für BMW E & F (sowie G30 / G31 vor Facelift) Modelle verwandeln.
BMW-spezifischer Plug & Play Kabelbaum
Dieser hochwertige Kabelbaum ist speziell darauf ausgelegt, nahtlos in dein BMW-Fahrzeug zu passen. Er gewährleistet nicht nur eine reibungslose Verbindung, sondern ermöglicht dir auch die volle Nutzung aller Funktionen deines Soundsystems.
BMW-spezifisches Montageblech
Das Montageblech wurde exklusiv für BMW E & F (sowie G30 / G31 vor Facelift) Modelle entwickelt und garantiert eine mühelose und sichere Installation des Verstärkers. Keine aufwändigen Anpassungen oder Modifikationen erforderlich!
Kompatibilität
Kompatibel für BMW E- & F (sowie G30 / G31 vor Facelift) Modelle mit BMW HiFi Soundsystem (Option 676), ausgeschlossen Modelle mit RAM-Modul (Fahrzeuge ab 09/2019).
Lieferumfang
1 x Kabelbaum PP-BMW 1.7HiFi - UP 8DSP Edition
1 x BMW-spezifisches Montageblech
1 x Befestigungsschrauben für Montageblech
1 x Installationshinweise
Der neue PP-HYM 1.8 UPGRADE Kabelbaum von MATCH ist speziell für Hymer Wohnmobile mit werkseitig verbautem Smart Multimedia System (SMS) konzipiert und ermöglicht eine nahtlose Integration eines zusätzlichen MATCH UP 8DSP Verstärkers zur Optimierung und Erweiterung des bestehenden Soundsystems, um bspw. einen Subwoofer.
Features:
Plug & Play Steckverbinder zum einfachen Anschluss des MATCH UP 8DSP Verstärkers
Plug & Play Steckverbinder zum Anschluss des Caratec DSP Verstärkers
Plug & Play Steckverbinder zum Anschluss an den Hymer Original-Fahrzeugkabelbaum
Kabelbaumlänge 1 Meter
Technische Daten:
Kabelbaumlänge: 1,0 Meter
1 x Anschlussstecker optimiert für den Anschluss einer UP 8DSP
1 x Anschlussstecker für den Anschluss des werkseitig verbauten Hymer-Verstärkers
1 x Anschlussstecker für den Anschluss des Original-Fahrzeugkabelbaums
Kompatibilität
Kompatibel mit MATCH UP 8DSP Verstärker
Passend für Hymer Wohnmobile mit werkseitig verbautem Smart Multimedia System (SMS)
Lieferumfang:
1 x Plug & Play Kabelbaum MATCH PP-HYM 1.8
NEU!!! Die Premium Radio-Adapterkabel PP-PAC ermöglichen den einfachen Anschluss von MATCH UPGRADE und Plug & Play Komponenten an das Werksradio und den Fahrzeugkabelbaum Kia Universal ab 2017
Beschreibung:
Artikel-Nr.: H86397
Die Premium Radio-Adapterkabel PP-PAC ermöglichen den einfachen Anschluss von MATCH UPGRADE und Plug&Play Komponenten an das Werksradio und den Fahrzeugkabelbaum. Produziert nach den hohen Standards der Automobilindustrie erfüllen diese Adapter alle Vorraussetzungen für die rauen Umgebungsbedingungen in Fahrzeugen.
Hochwertige, verdrillte „FLRY“-Fahrzeugleitungen und ein optimierter Leitungsquerschnitt garantieren geringste Leitungsverluste, maximalen Signalfluss und eine daraus resultierende bestmögliche Signalqualität.
Die strapazierfähige Tape Ummantelung bietet optimalen Schutz vor Beschädigungen und ermöglicht in Verbindung mit der asymmetrischen Anschlussaufteilung einen einfachen Verbau.
Features:
Produziert nach Standards der Automotive-Branche
Hochwertige verdrillte „FLRY“-Fahrzeugleitungen
Optimierter Leitungsquerschnitt für geringste Leitungsverluste
Tape-ummantelt zum Schutz der einzelnen Leitungen
Asymmetrische Kabellängen zum einfachen Einbau
Technische Daten:
Kabelbaumlänge 0,40 Meter
Anschlüsse:
1 x 36-poliger Kia Systemstecker
1 x 37-poliger Kia Systemstecker
1 x 73-polige Kia Systembuchse
2 x ISO Stecker
1 x ISO Buchse
Kompatibilität:
Kia Universal ab 2017
Weitere Informationen zur Fahrzeugkompatibilität finden Sie in unserem Upgrade Finder
Lieferumfang:
1 x Premium Radio-Adapterkabel PP-PAC 98
NEU!!! Die Premium Radio-Adapterkabel PP-PAC ermöglichen den einfachen Anschluss von MATCH UPGRADE und Plug & Play Komponenten an das Werksradio und den Fahrzeugkabelbaum Quadlock (40 Pin)
Beschreibung:
Der Premium Molex-Adapter bietet die ideale Lösung für die nahtlose Integration eines MATCH DSP-Verstärkers mit 20-poligem System Connector Anschluss in werkseitige Standard-Soundsysteme.
Hergestellt aus hochwertigen, verdrillten „FLRY“-Fahrzeugleitungen gemäß automotivem Standard, zeichnet sich der Adapter durch einen optimierten Leitungsquerschnitt und eine asymmetrische Anschlussaufteilung aus. Dies gewährleistet eine optimale Signalübertragung und eine zuverlässige Verbindung zwischen dem Verstärker und dem werkseitigen Soundsystem.
Features:
Produziert nach Standards der Automotive-Branche
Hochwertige verdrillte „FLRY“-Fahrzeugleitungen
Optimierter Leitungsquerschnitt für geringste Leitungsverluste
Tape-ummantelt zum Schutz der einzelnen Leitungen
Asymmetrische Kabellängen zum einfachen Einbau
Technische Daten:
Kabelbaumlänge 0,40 Meter
Anschlüsse:
1 x 40-poliger VAG Systemstecker
1 x 40-polige VAG Systembuchse
1 x 20-poliger Molex-Stecker zum Anschluss eines MATCH Verstärkers mit System Connector Eingang
Kompatibilität:
Quadlock (40 Pin)
Weitere Informationen zur Fahrzeugkompatibilität finden Sie in unserem Upgrade Finder
Lieferumfang:
1 x Premium Radio-Adapterkabel PP-PAM 88
Der modulare Plug & Play Kabelbaum PP-MQS 1.4 ermöglicht den platzsparenden Anschluss eines MATCH Verstärkers mit 20-poligem System Connector an ein Werksradio mit 52-poligen Quadlock-Anschluss, wie bspw. bei Mercedes, Volkswagen etc. Zum Anschluss der Stromversorgung an ältere 40-polige Quadlock-Systeme (bspw. Power Quadlock) ist ein zusätzlicher Adapter im Lieferumfang des PP-MQS enthalten.
Länge: 1,4m
Der Plug & Play Powerquadlock Kabelbaum PP-VAG 2.6 ermöglicht den einfachen Anschluss eines MATCH PP 86DSP Verstärkers an ein 6-Kanal Werksradio mit Power-Quadlock-Anschluss, wie z.B. bei Audi und Seat.
Die Premium Radio-Adapterkabel PP-PAM ermöglichen den einfachen Anschluss von MATCH UPGRADE und Plug & Play Komponenten an das Werksradio und den Fahrzeugkabelbaum Mercedes ab 2017 MBUX System
Beschreibung:
Der Premium Molex-Adapter bietet die ideale Lösung für die nahtlose Integration eines MATCH DSP-Verstärkers mit 20-poligem System Connector Anschluss in werkseitige Standard-Soundsysteme.
Hergestellt aus hochwertigen, verdrillten „FLRY“-Fahrzeugleitungen gemäß automotivem Standard, zeichnet sich der Adapter durch einen optimierten Leitungsquerschnitt und eine asymmetrische Anschlussaufteilung aus. Dies gewährleistet eine optimale Signalübertragung und eine zuverlässige Verbindung zwischen dem Verstärker und dem werkseitigen Soundsystem.
Features:
Produziert nach Standards der Automotive-Branche
Hochwertige verdrillte „FLRY“-Fahrzeugleitungen
Optimierter Leitungsquerschnitt für geringste Leitungsverluste
Tape-ummantelt zum Schutz der einzelnen Leitungen
Asymmetrische Kabellängen zum einfachen Einbau
Technische Daten:
Kabelbaumlänge 0,50 Meter
Anschlüsse:
1 x 26-poliger Mercedes Systemstecker
1 x 26-polige Mercedes Systembuchse
1 x 20-poliger Molex-Stecker zum Anschluss eines MATCH Verstärkers mit System Connector Eingang
Kompatibilität:
Mercedes ab 2017 MBUX System
Weitere Informationen zur Fahrzeugkompatibilität finden Sie in unserem Upgrade Finder
Lieferumfang:
1 x Premium Radio-Adapterkabel PP-PAM 80
Sie möchten Ihr PP-System aufrüsten ohne auch nur ein Kabel zerschneiden zu müssen? Kein Problem! Durch das neue Plug & Play Upgrade Kabel PP-UC 1 haben Sie die Möglichkeit Ihr PP-System mit einem MATCH DSP und separaten Verstärkern, wie der MA 40FX und MA 10FX, aufzurüsten. Das Kabel kann auch zum Aufrüsten Ihres Systems mit einem HELIX DSP oder HELIX DSP PRO verwendet werden.
Der Plug & Play Powerquadlock Kabelbaum PP-VAG 1.6 ermöglicht den einfachen Anschluss eines MATCH PP 86DSP oder Match Up 7DSP Verstärkers an ein 6-Kanal Werksradio mit Power-Quadlock-Anschluss, wie z.B. bei Audi und Seat.
NEU!!! Die Premium Radio-Adapterkabel PP-PAC ermöglichen den einfachen Anschluss von MATCH UPGRADE und Plug & Play Komponenten an das Werksradio und den Fahrzeugkabelbaum Toyota
Beschreibung:
Artikel-Nr.: H86182
Die Premium Radio-Adapterkabel PP-PAC ermöglichen den einfachen Anschluss von MATCH UPGRADE und Plug&Play Komponenten an das Werksradio und den Fahrzeugkabelbaum. Produziert nach den hohen Standards der Automobilindustrie erfüllen diese Adapter alle Vorraussetzungen für die rauen Umgebungsbedingungen in Fahrzeugen.
Hochwertige, verdrillte „FLRY“-Fahrzeugleitungen und ein optimierter Leitungsquerschnitt garantieren geringste Leitungsverluste, maximalen Signalfluss und eine daraus resultierende bestmögliche Signalqualität.
Die strapazierfähige Tape Ummantelung bietet optimalen Schutz vor Beschädigungen und ermöglicht in Verbindung mit der asymmetrischen Anschlussaufteilung einen einfachen Verbau.
Features:
Produziert nach Standards der Automotive-Branche
Hochwertige verdrillte „FLRY“-Fahrzeugleitungen
Optimierter Leitungsquerschnitt für geringste Leitungsverluste
Tape-ummantelt zum Schutz der einzelnen Leitungen
Asymmetrische Kabellängen zum einfachen Einbau
Technische Daten:
Kabelbaumlänge 0,40 Meter
Anschlüsse:
1 x 10-poliger Toyota Systemstecker
1 x 6-poliger Toyota Systemstecker
1 x 10-polige Toyota Systembuchse
1 x 6-polige Toyota Systembuchse
2 x ISO Stecker
1 x ISO Buchse
Kompatibilität:
Toyota
Weitere Informationen zur Fahrzeugkompatibilität finden Sie in unserem Upgrade Finder
Lieferumfang:
1 x Premium Radio-Adapterkabel PP-PAC 37
