Der High End DSP Verstärker MOSCONI PRO 8|30 setzt neue Maßstäbe!
Beschreibung:
Die MOSCONI PRO 8|30 DSP setzt Maßstäbe im Bereich der Mehrkanal High End DSP Endstufen. Mit ihrer komplett analogen Leistungssektion im Ausgangsbereich setzt die MOSCONI PRO 8|30 DSP Maßstäbe in puncto Musikwiedergabe und übertrumpft damit digitale Verstärker in Auflösung und räumlicher Darstellung.
Kompromisslos im Aufbau überzeugt die 8 Kanal Endstufe MOSCONI PRO 8|30 DSP mit einer bedingungslosen Ausgangsleistung und einem herausragendem High End Sounderlebnis. Mit dem integrierten 12 Kanal DSP (inkl. 4 Kanal Pre-Out, prozessiert, 8 V) sind nahezu alle erdenklichen System-Konfigurationen möglich. Die Endstufe ist High Level fähig und Class SB kompatibel.
Die MOSCONI PRO 8|30 DSP setzt Maßstäbe im Bereich der Mehrkanal High End DSP Verstärker.
8 Kanal Verstärker
Class AB Verstärker
12 Kanal DSP
Technische Daten:
Ausgangsleistung an 4 Ohm: 4 x 90 Watt + 4 x 170 Watt
Ausgangsleistung an 2 Ohm: 4 x 115 Watt + 4 x 220 Watt
Brückenleistung an 4 Ohm: 2 x 230 Watt + 2 x 440 Watt
Pre Out: 4 x Pre Out 8V (Kanal 9 – 12)
Eingangsempfindlichkeit Low Level: 2 Vrms (LL)
Eingangsempfindlichkeit High Level: 15 Vrms / 30 Vrms - (15 Vrms HL Class SB)
Digital Eingänge: Optisch (Toslink) / EXT CARD
Analoge Eingänge: 8 x analog (Cinch) / optional EXT4HLIN per Adapter
Fernbedienungen: Mosconi RCD oder RC mini
Anschluss Programmierung: Mikro USB
Maße: 50 x 20,5 x 5,5 cm
Gewicht: 5,2 kg
Class D 18-Kanal digital Verstärker mit integriertem 20-Kanal DSP-Signalprozessor für moderne Multikanal Soundupgrades
Das neue Multitool für Profis
Mit 18-Kanal High Level Eingang mit ADEP.3 und 6-Kanal Cincheingang ist die neue Helix V-Eighteen DIE Endstufe für die Nachrüstung in komplexen Werksanlagen und bietet so überhaupt erst die Möglichkeit, den Klang mit nur einer Komponenten mehr als deutlich zu verbessern.
Das Plus an Geschwindigkeit – dank ACO
Schneller ist besser – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für deutlich mehr Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Neue Signalwandler für optimierte Klangqualität
Anstatt eines kombinierten Codecs kommen bei der neuen V EIGHTEEN DSP getrennte AD- und DA-Wandler der neuesten Generation von Asahi Kasei mit einer nativen Auflösung von 32 Bit zum Einsatz. Somit ist im gesamten Signalpfad vom Eingang bis zum Ausgang die maximale Signalauflösung sichergestellt – und optimale Klangqualität garantiert.
Virtual Channel Processing – so geht Signal-Routing heute
Die Adaption an moderne OE-Soundsysteme über eine steigende Anzahl von Signaleingängen macht eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung als auch bei der Bedienbarkeit schnell an Grenzen. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Augmented Bass Processing" frei zuordnen zu können.
Extrem kontaktfreudig
Immer mehr Fahrzeuge sind ab Werk mit Soundsystemen ausgestattet, die einen mehrkanaligen Verstärker beinhalten, der nicht durch einen anderen Verstärker ersetzt werden kann. Die Adaption an eine solche Konfiguration erfordert nicht nur viele Eingangskanäle, sondern auch einen besonders weiten Stellbereich für die Eingangsempfindlichkeit. Die V EIGHTEEN DSP bietet deshalb neben den sechs Cinch-Eingängen gleich achtzehn Highlevel-Anschlüsse mit 4 V bis 32 V maximaler Eingangsspannung. Darüber hinaus ist dieser Verstärker natürlich auch mit dem ADEP.3-Schaltkreis der neuesten Generation ausgestattet.
Kraftpaket im edlen Gewand
Die neue V EIGHTEEN DSP präsentiert sich trotz ihres weiter gesteigerten Funktionsumfangs und bis zu 125 Watt RMS Ausgangsleistung pro Kanal (an 2 Ohm) extrem kompakt im HELIX-typischen, klaren Design, welches ideale Voraussetzungen für eine schnelle und einfache Integration erfüllt.
So edel und elegant kann geballte Hightech-Performance sein!
Highlights:
20 DSP-Kanäle für maximale Flexibilität bei Multikanal-Soundupgrades
18-Kanal Verstärker mit Pure Class GD Konzept, welches außergewöhnliche Klangqualität mit hoher Leistungsfähigkeit kombiniert
Hochbelastbarer 18-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
1:1 IOR (Input-to-Output Routing) – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
Bis zu 160 W RMS Maximalleistung pro Kanal an 2 Ω
TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung
VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
10 interne Speicherplätze für Sound Setups
Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
Optischer Digitaleingang im SPDIF-Format sowie zwei prozessierte Signalausgänge
Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V – ideal für moderne Elektrofahrzeuge
Automatic Remote-Schalter
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Technische Daten:
Windows Interface – Kommunikation via USB 2.0
Ultra Class D - 18 Kanal DSP Verstärker
12 x 70/100 Watt RMS @ 4/3 Ohm
6 x 75/125 Watt RMS @ 4/2 Ohm
18 verstärkte DSP Kanäle & 2 RCA Outputs (frei konfigurierbar über USB-PC Anschluß)
Ausgänge: 18 x Lautsprecher, 2 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch: 3 Volt RMS
Eingänge: 6 x Cinch, 18 x Hochpegel-Lautsprechereingang,1 x Optisch SPDIF (12 - 96 kHz), 1 x Remote In
Dämpfungsfaktor: > 50
Signal- Rauschabstand (A-bewertet): 107 dB (Digitaleingang), 102 dB (Analogeingang)
Eco-Mode
"Start-Stop" kompatibel
Digitaleingang (S/PDIF)
Stromterminals
Wirkungsgrad bis 90% - perfekt für Elektro- und Hybrid KFZ
Ch 19/20 für High und Low-level Output benutzbar
optional frei konfigurierbare Kabelfernbedienung erhältlich
Betriebsspannung: 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Extrem kompakte Abmessungen: 44 x 255 x 220 mm
Class D 12-Kanal digital Verstärker mit integriertem 14-Kanal DSP-Signalprozessor mit extrem hohem Dämpfungsfaktor bis zu 1000
Der Konnektivitäts-Gigant
Das gab es noch nie – 12 Highlevel-Eingänge, 6 Cinch-Eingänge, 14 DSP-Kanäle, 12 Endstufen mit bis zu 160 RMS an 2 Ohm vereint in einem ultrakompakten Gehäuse, welches gerade mal die Grundfläche von zwei Briefumschlägen in Anspruch nimmt.
Die neue V TWELVE DSP ist ein echter technologischer Meilenstein und der Problemlöser schlechthin, wenn es darum geht, Multikanal-Premium-Soundsysteme in heutigen Fahrzeugen aufrüsten zu wollen.
<hr></hr>
Anschlussfreudigkeit neu definiert
Was tun, wenn ein Fahrzeug bereits ab Werk mit einem Premium-Soundsystem ausgestattet ist, dessen Verstärker oftmals schon über mehr als 10 Kanäle verfügt? Ein Austausch ist in vielen Fällen gar nicht mehr möglich, so dass zur Erweiterung nur ein Verstärker in Betracht kommt, der die gleiche Anzahl an Hochpegel-Eingängen aufweist. Die V TWELVE DSP ist der erste Verstärker weltweit, der über 12 Highlevel-Eingänge und ebenso viele Verstärkerkanäle, einen Digitaleingang und einen HEC Slot verfügt.
Für den integrierten 64 Bit DSP ist das alles kein Problem, verfügt dieser doch über die sagenhafte Anzahl von vierzehn (14!) getrennten DSP-Kanälen.
<hr></hr>
Virtual Channel Processing – so geht Signal-Routing heute
Die Adaption an moderne OE-Soundsysteme macht über eine steigende Anzahl von Signaleingängen eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Dynamic Bass Enhancement" frei zuordnen zu können. Doch die V TWELVE DSP ist dank ihren enormen Kanalanzahl auch ein Paradebeispiel für Applikationen, bei denen ein 1 zu 1 Routing (IOR) sinnvoll ist.
<hr></hr>
Geschwindigkeit ist alles – dank ACO
So eine gewaltige Anzahl von Kanälen erfordert eine ultraschnelle Hardware – Audiotec Fischers proprietäre 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für reichlich Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Die mit der ACO-Plattform einhergehenden, fantastischen Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind bei der V TWELVE DSP genauso selbstverständlich wie ein 12-Kanal Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios.
<hr></hr>
Klangqualität ohne jegliche Kompromisse
Getrennte AD- und DA-Wandler der neuesten Generation von Asahi Kasei mit einer nativen Auflösung von 32 Bit sorgen für optimale Soundperformance, bestmöglichen Signal-Rauschabstand und minimalen Klirrfaktor. Bedenken, dass die Fülle an Audiokanälen und die extrem kompakte Bauweise zu Lasten der Klangqualität gehen könnte, sind bei einem HELIX-Produkt völlig fehl am Platz.
<hr></hr>
Highlights:
Bis zu 160 W RMS Maximalleistung pro Kanal an 2 Ω
Pure Class GD Konzept für außergewöhnliche Klangqualität kombiniert mit hoher Leistungsfähigkeit
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
Hochbelastbarer 12-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
Zwei prozessierte Cinch Vorverstärkerausgänge
1 zu 1 Kanalrouting-Option (IOR) – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
Virtual Channel Processing (VCP) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
HEC Slot für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Automatic Remote Schalter
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Technische Daten:
Windows Interface – Kommunikation via USB 2.0
Ultra Class D - 12 Kanal DSP Verstärker
12 x 75/120 Watt RMS @ 4/2 Ohm
12 verstärkte DSP Kanäle & 2 RCA Outputs (frei konfigurierbar über USB-PC Anschluß)
Ausgänge: 12 x Lautsprecher, 2 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch: 3 Volt RMS
Eingänge: 6 x Cinch, 12 x Hochpegel-Lautsprechereingang,1 x Optisch SPDIF (12 - 96 kHz), 1 x Remote In
Signal- Rauschabstand (A-bewertet): 107 dB (Digitaleingang), 102 dB (Analogeingang)
Eco-Mode
"Start-Stop" kompatibel
Digitaleingang (S/PDIF)
Stromterminals
Wirkungsgrad bis 90% - perfekt für Elektro- und Hybrid KFZ
Ch 13/14 für High und Low-level Output benutzbar
optional frei konfigurierbare Kabelfernbedienung erhältlich
Betriebsspannung: 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Extrem kompakte Abmessungen :44 x 220 x 220 mm
Power Save Modus
Der Power Save Modus ist in den Grundeinstellungen der PC-Tool Software aktiviert. Er erlaubt es, die Leistungsaufnahme der V Eight DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der V EIGHT DSP sowie der „Rem Out“ abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang
anliegt. Über die PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Start-Stop-Fähigkeit
Das Netzteil im V EIGHT DSP stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen der Spannungsversorgung bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der DSP auch beim Motorstart voll funktionsfähig bleibt.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am „Optical Input“ detektiert wird schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
6-Kanal Endstufe & 8-Kanal DSP Prozessor - Enorme Power und progressive DSP Technologie für das ultimative Klangerlebnis
Beschreibung:
Enorme Power und progressive DSP Technologie für das ultimative Klangerlebnis
Die 6-Kanal Endstufe P SIX DSP ULTIMATE steht für das perfekte Zusammenspiel aus enormer Kraft und fortschrittlichster DSP Technologie. Mit bis zu 285 W RMS Maximalleistung pro Kanal an 2 Ω und dem integrierten 12-Kanal Signalprozessor mit verdoppelter Rechenleistung ist ein unvergleichbares Klangerlebnis in High-Res Qualität garantiert. Kein Wunder, so steht gemäß der „ULTRA HD Class D“ Philosophie die Vereinigung exzellenter Klangeigenschaften der Class AB Technologie mit der Effizienz eines Digitalverstärkers im Vordergrund. Zusätzlich wird durch die Integration zahlreicher neuer Funktionen und Features, wie der ACO-Plattform, dem optischen Digitalausgang uvm. eines deutlich: Die P SIX DSP ULTIMATE spielt in ihrer eigenen Liga.
Modernste Technik und TwinDSP Power für das ultimative High-Res Klangerlebnis
Die P SIX DSP ULTIMATE ist mit gleich zwei der derzeit leistungsfähigsten 64 Bit Audio-Signalprozessoren von Analog Devices ausgestattet. Die unglaubliche Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde sorgt in Kombination mit der hohen Abtastrate von 96 kHz und der daraus folgenden Audiobandbreite bis über 40 kHz, sowie BurrBrown AD-/DA-Signalwandlern, für überragenden Klang in High-Res Qualität. Darüber hinaus wurde der komplette Audio-Signalpfad inklusive des neuen, leistungsfähigeren Netzteils bis ins Detail optimiert.
ACO – Advanced 32 Bit CoProcessor-Plattform
Die HELIX P SIX DSP ULTIMATE ist mit der proprietären 32 Bit ACO-Plattform ausgestattet. Diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Optimale Anbindung und Flexibilität
Mit ihrer Vielzahl an Ein- und Ausgängen (6 x Highlevel, 6 x Cinch, 1 x Optisch SPDIF, 1 x Koaxial SPDIF, 1 x HEC Slot, 4 x Line-Ausgang & 1 x optischer Digitalausgang) bietet die P SIX DSP ULTIMATE alle Voraussetzungen für eine einfache Adaption an vorhandene Werksradios oder mehrkanalige OE-Soundsysteme. Dank des erweiterten Spannungsbereichs bis zu 32 V RMS ist eine problemlose Anpassung an nahezu jede erdenkliche analoge Signalquelle – selbst bei leistungsstarken OE-Verstärkern – möglich. Des Weiteren wird durch den Einzug des optischen Digitalausgangs eine komplett digitale Signalkette mit nachgeschalteten Verstärkern, beispielsweise der P ONE MK2 oder P TWO MK2, möglich. Zuletzt ist mit dem erweiterten Funktionsumfang nun auch VCP (Virtual Channel Processing) mit an Bord, sodass sich selbst hochkomplexe Soundsysteme einfach und flexibel konfigurieren lassen.
DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse
Selbstverständlich ist die P SIX DSP ULTIMATE über unser neues, professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 5 konfigurierbar. Die zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung, selbst bei komplexen Systemkonfigurationen. Und dank der neuen, hauseigenen TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit.
Features:
Bis zu 285 W RMS Maximalleistung pro Kanal an 2 Ω
Ultra HD Class D-Konzept – kombiniert die exzellenten Klangeigenschaften der Class AB - Technologie mit der Effizienz eines Digitalverstärkers
TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung und 2,4 Mrd. MAC Operationen pro Sekunde
AD- und DA-Signalwandler von BurrBrown
VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
ACO – Advanced CoProcessor für erweiterten Funtkionsumfang
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer
SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
Hochbelastbarer 6-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
Optischer (max. 96 kHz) und koaxialer (max. 192 kHz) Digitaleingang im SPDIF-Format
Vier Cinch-Ausgänge mit maximal 3 Volt Ausgangsspannung
Optischer Digitalausgang im SPDIF-Format (96 kHz)
Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
Automatic Remote-Schalter
Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
Extrem kompakte Abmessungen und minimale Wärmeentwicklung dank sehr hohem Wirkungsgrad
Spezielle Features:
Ultra HD Class D Verstärker-Technologie
Im Vergleich zu herkömmlichen Class D Verstärkern erzielt dieses Konzept durch eine ausgeklügelte Gegenkopplung einen ausgedehnten Frequenzgang bis über 40 kHz bei gleichzeitig reduziertem Klirrfaktor. Das Resultat: die Klangqualität eines Class AB Verstärkers kombiniert mit der Effizienz von Class D Konzepten.
TwinDSP Power
Die P SIX DSP ULTIMATE beherbergt gleich zwei der leistungsfähigsten 64 Bit Audio-DSP‘s von Analog Devices mit einer extremen Gesamt-Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde.
Das TwinDSP Power-Konzept macht die zwölf getrennt prozessierbaren Kanäle und die Vielzahl der neuen Soundfeatures in Kombination mit der hohen Abtastrate von 96 kHz (aus der eine Audiobandbreite bis über 40 kHz resultiert) erst möglich.
Ready for 24 V
Die P SIX DSP ULTIMATE ist nicht nur für den Einsatz an 12 V-Bordnetzen geeignet, sondern kann ohne jegliche Änderungen oder Einstellungen am Gerät auch an 24 Volt-Bordnetzen, wie sie z.B. im LKW-Bereich üblich sind, betrieben werden. Die Leistungsdaten der P SIX DSP ULTIMATE sind für beide Betriebsmodi identisch. Somit ist maximale Flexibilität für alle erdenklichen Einsatzzwecke gegeben.
ACO – Advanced 32 Bit CoProcessor
Die P SIX DSP ULTIMATE verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups.
Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer.
Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil in der P SIX DSP ULTIMATE stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die P SIX DSP ULTIMATE auch beim Motorstart voll funktionsfähig bleibt.
Power Save Modus
Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt es, die Leistungsaufnahme der P SIX DSP ULTIMATE (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der P SIX DSP ULTIMATE sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Automatic Digital Signal Detection
Die P SIX DSP ULTIMATE erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und den Digitaleingängen. Sobald ein Audiosignal am Optical Input oder Coax Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
DSP Features:
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten:
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm Kanal A - F: 6 x 120 Watt
- @ 2 Ohm Kanal C - F: 4 x 230 Watt
- @ 1 Ohm -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Kanal A - F: bis zu 145 Watt RMS @ 4 Ohm
Kanal C - F: bis zu 285 Watt RMS @ 2 Ohm
Verstärkertechnologie Ultra HD Class D
Eingänge:
6 x Cinch
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Koaxial SPDIF (12 - 192 kHz)
1 x Remote In
Eingangsempfindlichkeit Cinch 1 - 4 Volt oder 4 - 8 Volt Hochpegel 4 - 16 Volt oder 8 - 32 Volt
Eingangsimpedanz Cinch 13 kOhm
Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3
Ausgänge:
6 x Lautsprecherausgang
4 x Cinch
1 x Optisch SPDIF (96 kHz)
2 x Remote Out
Ausgangsspannung Cinch 3 Volt
Frequenzbereich 10 Hz - 44.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde)
Abtastrate 96 kHz
DSP Typ 2 x Audio Signalprozessor
Signalwandler A/D: BurrBrown D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 108 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 102 dB (A-bewertet)
Klirrfaktor (THD) < 0,004 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 32 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme DC 12 / 24 V ⎓ 65 A max.
Leerlaufstromaufnahme 1350 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 3 x 20 A LP-Mini-Stecksicherung
Zusätzliche Features 32 Bit CoProcessor, HEC Slot, ADEP-Schaltkreis, Auto Remote-Schalter, Smart Control Port
Abmessungen (H x B x T) 5 x 26 x 19 cm
* In typischen Mehrkanal-Anwendungen (2- / 3-Wege System + Rear + Subwoofer)
Lieferumfang:
1 x Verstärker HELIX P SIX DSP ULTIMATE
1 x Contol Input-to-SCP Adapter
1 x USB Kabel
2 x Inbusschlüssel
1 x Befestigungsmaterial
1 x Bedienungsanleitung
AUDISON FORZA, THE NEXT LEVEL OF OEM INTEGRATION AND TUNING. 12 CHANNELS AMPLIFIER WITH DSP - 1080W
Discription:
More Power
More Information
More Control
More Inputs
More Speed
More Tools
More Capabilities
More Guidance
More Flexibility
all in one state-of-the-art platform!
AUDIOPHILE SOUND YOU EXPECT FROM AUDISON
AF M12.14 bit boasts twelve high-fidelity amplified channels 60 x 12 @4Ω*, 90W x 12 @2Ω* with the audiophile sound of the latest generation Audison D-Class technology. Higher switching frequencies, steeper filtering, and higher-tolerance components deliver sound above and beyond the expectation of Class D – in an amazingly compact package! This is combined with native DSP working at 24 bit/96 kHz, extending the audio band up to 40 kHz and earning the coveted High-Resolution certification. Bridging channel pairs results in 180 x 6 @4Ω*, guaranteeing flexible and powerful performance. Support for the Audison B-CON’s Absolute Volume function guarantees maximum bit depth, even with wireless connections!
*Output Continuous Power (RMS) @14.4 VDC, 1% THD, all channels driven.
NEXT-GENERATION TUNING CAPABILITIES FOR MAXIMUM CONTROL
Audison’s completely-new bit Drive PC software can analyze, route, and correct the signal in completely new ways – now you can measure, mix, and finally tune the sound with one powerful tool! The new Graphical User Interface simplifies every control and function, integrating acoustic measurement, and ensuring efficient tuning and great sound! The Acoustic RTA is integrated into the equalizer graph and is compatible with your USB microphone or sound card. The Final EQ function allows final equalization without damaging the delicate left/right frequency relationships. The two processed preamp outputs are in addition to the eight amplified channels, allowing Forza’s DSP section to manage a larger system easily.
ADVANCED OEM INTEGRATION CAPABILITIES
Forza’s eight analog inputs, plus an optical Toslink digital input, support total connectivity even with the most complex OEM systems. If more analog inputs are required, the optional F4IN expansion card adds four additional analog input channels! If a Coaxial SPDIF or a second Toslink SPDIF input is needed, the optional F2O expansion card can be used. Audison’s classic de-EQ process is joined by de-Time and de-Phase capabilities, enabling sound restoration in nearly every OEM system., The electrical signal analysis ensures proper integration and correction for each input and output channel. The built-in universal speaker simulation technology (USS) yields maximum compatibility with any OEM Source, without muting or instability.
AF M12.14 bit includes a set of four high-quality cables supplied with a protective printed strip placed upstream of the Molex connectors to increase the resistance to torsion:
One 8 stereo RCAs interconnection for after-market sources with PRE-OUT outputs
One featuring 8 pairs of labeled cables for the connection to high-level output OEM sources
One includes twelve pairs of labeled cables to connect the speakers to the amplifier
One Control interconnection to control memory selection and remote power-on.
Technical Specification:
POWER SUPPLY
Nominal power supply voltage / fuse: 11 ÷ 15 VDC / 2 x 30A
Pulse operating voltage: 6.5 ÷ 17.5 VDC
Idling current: 1.68 A
Standby current draw: 1.7 mA
Consumption @ 14.4 VDC, Minimum load impedance (Max Musical Power): 45 A
Remote IN: 4 ÷15 VDC (1 mA)
Remote OUT: 6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/off from Speaker-In 1.5 VDC
Efficiency @ rated power (RMS) @14.4 VDC, 1% THD,4Ω, All Channels: 80%
AMPLIFIER STAGE
Distortion – THD+N @ 1 KHz, 4Ω, 70% Rated Power: 0.03%
Damping factor @ 1 kHz , 4Ω, 2 VRMS: 80
Bandwidth @ -3 dB: 10 Hz ÷ 42 kHz
S/N ratio (A weighted @ 1 V Input, Rated Power) Master Input: 98 dBA
S/N ratio (A weighted @ Rated Power) Optical Input: 105 dBA
Minimum load impedance: 12Ch: 2Ω
6Ch – (Bridge 1/2; 3/4; 5/6; 7/8; 9/10; 11/12): 4Ω
Output Continuous Power (RMS) @14.4 VDC, 1% THD:
· 12 Ch @ 4Ω: 60 W x 12
· 12 Ch @ 2Ω: 90 W x 12
· 4Ch (Bridge 1/2; 3/4; 5/6; 7/8; 9/10; 11/12) @ 4Ω: 180 W x 6
CEA SPECIFICATIONS
Output power @ 4Ω, 1% THD+N, 14.4 V: 45 W
SN ratio (ref. 1 W output): 75.5 dB
INPUTS / OUTPUTS
Pre-In (8 Ch): 0.6 ÷ 6 VRMS (15 kΩ Imp.)
Speaker-In (8 Ch + additional 4 Ch with optional F4IN card): 2.2 ÷ 22 VRMS (5 Ω Imp.)
Digital IN: 1 x Optical S/PDIF; Max 192 kHz / 24 bit + 1 x Optical/Coaxial S/PDIF with optional F2O card
DSP Preout (2 Ch): 5V RMS
DIGITAL SIGNAL PROCESSOR
Audio DSP and converters: Analog Devices ADAU1467 automotive qualified audio processor. Processing @ 96 kHz.Analog Devices 3 x ADAU1978 (4ch) and ADAU1966A (16ch) A/D and D/A converters (24 bit/192 kHz) providing very high level performance
Filter type: Full / High-Pass / Low-Pass / Band-Pass
Filter mode and slope:
Linkwitz-Riley @ 12/24/36/48 dB/Oct.
Butterworth @ 6/12/18/24/30/36/42/48 dB/Oct.
Bessel @ 6/12/18/24/30/36/42/48 dB/Oct.
Chebyshev @ 6/12/18/24/30/36/42/48 dB/Oct.
QLP @ 6 dB/Oct.
Crossover frequency: 20 Hz ÷ 20 kHz
Phase control: 0° / 180°, All-Pass filters
Analog Input Equalizer (20 Hz ÷ 20 kHz): 12 Biquad + Delay
Output Equalizer: Parametric/Graphic Biquad: 15 poles, 20 Hz ÷ 20 kHz
Input and Output Real Time Audio Monitor: RTA
Time Alignment Distance: 0 ÷ 510 cm / 0 ÷ 200.8 inches
Time Alignment Delay: 0 ÷ 15 ms
CONTROL CONNECTIONS
Audison DRCC port: Input for DRCC remote control (Optional)
Audison ADC port: Manage other Audison devices that support this standard
Control 1 wire: Customizable functions (+ 12 V activated)
Control 2 wire: Customizable functions (+ 12 V activated)
GENERAL REQUIREMENTS
PC connections: Micro USB 1.1 / 2.0 / 3.0 Compatible
Software/ PC requirements: Windows 10, Windows 11 (min. res. 1024 x 768
Ambient operating temperature range: 0 °C to 55 °C (32 °F to 131 °F)
SIZE / WEIGHT
Max size W x H x D (cm/inch): 24,0 x 4,7 x 15,6 / 9.44 x 1.85 x 6.14
Weight (kg/lb): 2,04 / 4.49
FEATURES:
adt: Enjoy the improved audio performance of the latest generation Audison D-Class technology.
Fully bridgeable: Maximum versatility thanks to the bridging option for each pair of channels.
dpd: Forza amplifiers have two independent power supplies: the audio amplifier power supply is loosely regulated, which allows superior dynamic performance. The DSP power supply is stiffly regulated, which maintains DSP microprocessor operation even during lower-voltage transient states (i.e., start/stop operation).
Hi-Res: Native DSP working at 24 bit/96 kHz and an extended audio band up to 40 kHz.
Full DA HD: Pure digital signal transfer with a resolution up to 24bit/96 kHz.
qio: Quick I/O Configuration speeds up system definition and signal routing.
absolute Volume: When connected with Audison B-CON hi-res Bluetooth receiver, this feature manages the Master Volume of the Forza amp thus ensuring full dynamic range signal at the input.
maestro AR: iDatalink Maestro AR native support for a total integration with OEM infotainment.
8 inputs: Equipped with eight analog inputs, to support total connectivity even with the most complex OEM systems.
esa: Electrical Signal Analysis ensures proper integration and correction for each input channel.
de-eg: Automatically sums and reverses OEM equalization.
de-time: Input delay compensation of time-delayed factory outputs prior to signal summing.
de-phase: Allows left and right inputs to match in phase before tuning, even if OEM phase processing has been used.
USS: Universal Speaker Simulator technology on high-level inputs for maximum compatibility with any type of Head-Unit OEM Source.
bit-Drive: Next-generation bit Drive software platform - developed for this family of products - simplifies every control and function.
14 dsp outputs: 14 DSP-processed output channels for a total control.
arta: The acoustic analysis integrates the response graph into the equalizer display ensuring efficient tuning and great sound, compatible with any 24-bit USB microphone.
erta: The electrical analysis integrates the response graph into the input equalizer display, ensuring efficient tuning.
Class D 8-Kanal digital Verstärker mit integriertem 10-Kanal DSP-Signalprozessor mit extrem hohem Dämpfungsfaktor bis zu 1000
Das neue Multitool für Profis
Ein kleiner Zusatz im Produktnamen macht den großen Unterschied – die V EIGHT DSP ist in der neuen MK2-Version die konsequente Weiterentwicklung ihres bereits mehr als beeindruckenden Vorgängers. Von außen zum Verwechseln ähnlich, hat Audiotec Fischer seine ganze Erfahrung eingebracht und das Innenleben in vielen Punkten neu überdacht und optimiert. Das Ergebnis ist ein 8-Kanal-Verstärker mit zehn prozessierten DSP-Kanälen, der in vielerlei Hinsicht seinesgleichen sucht.
Das Plus an Geschwindigkeit – dank ACO
Schneller ist besser – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für deutlich mehr Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Neue Signalwandler für optimierte Klangqualität
Anstatt eines kombinierten Codecs kommen bei der neuen V EIGHT DSP MK2 nun getrennte AD- und DA-Wandler der neuesten Generation von Asahi Kasei mit einer nativen Auflösung von 32 Bit zum Einsatz. Somit ist im gesamten Signalpfad vom Eingang bis zum Ausgang die maximale Signalauflösung sichergestellt – und optimale Klangqualität garantiert.
Virtual Channel Processing – so geht Signal-Routing heute
Die Adaption an moderne OE-Soundsysteme über eine steigende Anzahl von Signaleingängen macht eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung als auch bei der Bedienbarkeit schnell an Grenzen. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Augmented Bass Processing" frei zuordnen zu können.
Extrem kontaktfreudig
Immer mehr Fahrzeuge sind ab Werk mit Soundsystemen ausgestattet, die einen mehrkanaligen Verstärker beinhalten, der nicht durch einen anderen Verstärker ersetzt werden kann. Die Adaption an eine solche Konfiguration erfordert nicht nur viele Eingangskanäle, sondern auch einen besonders weiten Stellbereich für die Eingangsempfindlichkeit. Die V EIGHT DSP MK2 bietet deshalb neben den sechs Cinch-Eingängen gleich acht Highlevel-Anschlüsse mit 4 V bis 32 V maximaler Eingangsspannung. Darüber hinaus ist dieser Verstärker natürlich auch mit dem ADEP.3-Schaltkreis der neuesten Generation ausgestattet.
Kraftpaket im edlen Gewand
Die neue V EIGHT DSP MK2 präsentiert sich trotz ihres weiter gesteigerten Funktionsumfangs und bis zu 160 Watt RMS Ausgangsleistung pro Kanal (an 2 Ohm) unverändert kompakt im HELIX-typischen, klaren Design, welches ideale Voraussetzungen für eine schnelle und einfache Integration erfüllt.
So edel und elegant kann geballte Hightech-Performance sein!
Highlights:
Bis zu 160 W RMS Maximalleistung pro Kanal an 2 Ω
Pure Class GD Konzept für außergewöhnliche Klangqualität kombiniert mit hoher Leistungsfähigkeit
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
Hochbelastbarer 8-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
Zwei prozessierte Cinch Vorverstärkerausgänge
1 zu 1 Kanalrouting-Option (IOR) – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
Virtual Channel Processing (VCP) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
HEC Slot für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Automatic Remote Schalter
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Technische Daten:
Windows Interface – Kommunikation via USB 2.0
Ultra Class D - 8 Kanal DSP Verstärker
8 x 75/120 Watt RMS @ 4/2 Ohm
8 verstärkte DSP Kanäle & 2 RCA Outputs (frei konfigurierbar über USB-PC Anschluß)
Ausgänge: 8 x Lautsprecher, 2 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch: 3 Volt RMS
Eingänge: 6 x Cinch, 8 x Hochpegel-Lautsprechereingang,1 x Optisch SPDIF (12 - 96 kHz), 1 x Remote In
Dämpfungsfaktor: > 1.000
Signal- Rauschabstand (A-bewertet): 107 dB (Digitaleingang), 102 dB (Analogeingang)
Eco-Mode
"Start-Stop" kompatibel
Digitaleingang (S/PDIF)
Stromterminals
Wirkungsgrad bis 90% - perfekt für Elektro- und Hybrid KFZ
Ch 9/10 für High und Low-level Output benutzbar
optional frei konfigurierbare Kabelfernbedienung erhältlich
Betriebsspannung: 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Extrem kompakte Abmessungen :44 x 220 x 180 mm
Power Save Modus
Der Power Save Modus ist in den Grundeinstellungen der PC-Tool Software aktiviert. Er erlaubt es, die Leistungsaufnahme der V Eight DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der V EIGHT DSP sowie der „Rem Out“ abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang
anliegt. Über die PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Start-Stop-Fähigkeit
Das Netzteil im V EIGHT DSP stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen der Spannungsversorgung bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der DSP auch beim Motorstart voll funktionsfähig bleibt.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am „Optical Input“ detektiert wird schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Die UP 10DSP MEC ist die leistungskräftigste MATCH DSP Endstufe und verfügt über unseren neuen ADEP.3 Schaltkreis. Mit insgesamt 10 Verstärkerkanälen und zusätzlichem Vorverstärkerausgang lassen sich mit dem integrierten 11-Kanal DSP auch individuelle Lautsprecherkonfigurationen perfekt ansteuern. Die Gesamtleistung der Endstufe beträgt 1680W RMS (im Vergleich zu einem Clas A/B Verstärker), und das auf gerade einmal 163x145x46mm Bauraum!!!
Doch schiere Kraft ist ohne „intelligente Steuerung" nur die halbe Miete - deshalb sorgen ein extrem schneller 64 Bit DSP der letzten Generation zusammen mit neuen, revolutionären DSP-Features wie das „Augmented Bass Processing“, der „StageXpander“ und die „RealCenter“-Funktion für atemberaubenden Musikgenuss.
Das alles ist noch nicht genug. Genieße einfach die Musik in bester Klangqualität von einem Smartphone. So bietet die UP 10DSP einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte. Mit insgesamt 8 analogen Eingängen können auch umfangreiche original Systeme erweitert werden.
Der Highlevel-Eingang ist selbstverständlich mit unserem propritären ADEP.3-Schaltkreis, der Auto Remote-Funktion sowie einer einstellbaren Eingangsempfindlichkeit von 1,5 bis 30 V ausgestattet. Ebenso verfügt der 3,5 mm Lowlevel-Stereo-Eingang über eine variable Eingangsempfindlichkeit von 0,5 bis 8 V.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 10DSP geradezu spielerisch und intuitiv.
<div class="box info alignleft"><div class="box-inner-block"><i class="icon--info2 infoicon"></i>Selbstverständlich bietet die UP 10DSP auch einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte.</div></div>
Features:
10-Kanal Plug & Play Upgrade-Verstärker mit integriertem 11-Kanal 64 Bit DSP
MATCH Extension Card Steckplatz MEC für weitere Eingänge integriert
Einfachste Konfiguration über intuitive DSP PC-Tool Software
Revolutionäre DSP-Features wie das „Augmented Bass Processing“, welches die Tieftonwiedergabe der angeschlossenen Subwoofer dynamisch optimiert, der „StageXpander“, der die Stereoperspektive deutlich verbreitert sowie die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht
Spezielle Features:
Class HD Technologie
In der UP 10DSP werden die Vorteile der Class HTechnologie mit dem Prinzip eines Class D Verstärkers kombiniert. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus, da das Netzteil die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker erzeugte
Verlustleistung drastisch reduziert.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation der Original-Radios oder OEM Verstärker ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 10DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 10DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 10DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 10DSP geradezu spielerisch und intuitiv.
Technische Daten:
Leistung: 8x 65 Watt an 4 Ohm für Front/Rear/Center/Surround
Leistung: 2x 160 Watt an 2 Ohm für Untersitzsubwoofer
Eingänge: 10 x Hochpegel-Lautsprechereingang (2 belastbar bis 32V, Rest bis 16V) (bis zu 12 analoge Eingänge mit dem ADC Modul, 1 x Optisch SPDIF (12 - 96 kHz), 1 x MEC, 1 x Remote In
Ausgänge: 10 x Lautsprecherausgang, 1 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown - D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Stromaufnahme 450 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Abmessungen (H x B x T) 46 x 145 x 163 mm
Lieferumfang:
1 x MATCH UPGRADE Verstärker UP 10DSP
1 x Systemstecker
1 x USB Kabel
1 x Bedienungsanleitung
Der Audison Forza AF M1.7 bit liefert 600W RMS @ 4Ω, 1000W @ 2Ω und 1200W @ 1Ω, basierend auf dem bewährten AF M1D-Design.
Er verfügt über Audisons firmeneigene DSP-Entwicklung, die speziell für Subwoofer entwickelt wurde und EQ, Frequenzweichen, Delay, Dynamic Bass EQ und Bass Magnification Processing umfasst, um ein reichhaltiges Musikerlebnis bei jeder Lautstärke zu gewährleisten.
Der AF M1.7 bit unterstützt den B-CON High-Resolution Bluetooth-Streaming-Empfänger, ermöglicht die Steuerung über die B-Con Go App und ist mit optionalen DRC-Systemcontrollern kompatibel.
Der AF M1.7 bit ist die ideale Wahl für Car-Audio-Enthusiasten, die außergewöhnliche Klangqualität und fortschrittliche Subwoofer-funktionen suchen.
Der neue Audison Forza AF M1.7 bit ist der weltweit fortschrittlichste Subwoofer-Verstärker, der leistungsstarke Verstärkung mit modernster DSP-Technologie kombiniert. Dieser Verstärker liefert 600W RMS @ 4Ω, 1000W @ 2Ω und 1200W @ 1Ω, basierend auf dem bewährten AF M1D Design. Er verfügt über Audisons proprietäre subwooferspezifische DSP-Verarbeitung, einschließlich EQ, Frequenzweichen, Delay, Dynamic Bass EQ und Bass Magnification Processing, die ein reichhaltiges Musikerlebnis bei jedem Lautstärkepegel gewährleisten. Der AF M1.7 bit unterstützt bis zu 12 Eingangskanäle mit flexiblen Routing- und Mixing-Funktionen über die bit Drive-Software und verfügt über einen Universal Speaker Simulator (USS)-Schaltkreis für die nahtlose Integration in werkseitige Soundsysteme. Darüber hinaus unterstützt er den B-CON High-Resolution Bluetooth-Streaming-Empfänger, der eine Smartphone-Steuerung über die B-Con Go App ermöglicht, und ist mit optionalen DRC-Systemcontrollern kompatibel. Der AF M1.7 bit ist die ideale Wahl für Auto-Audio-Enthusiasten, die außergewöhnliche Klangqualität und fortschrittliche Steuerungsfunktionen suchen.
Technische Daten des Verstδrkers
Kanδle 1
Verstδrkerklasse D-Class
Wirkungsgrad 84 %
Versorgungsspannung / Sicherung 11 χ 15 VDC / 2 x 35A
Betriebsspannung der Stromversorgung 6.5 χ 17.5 VDC
Leerlaufstrom 1.15 A
Stromverbrauch @ 14,4 VDC, 2Ω, Max Musik Leistung 65 A
Remote IN 4 χ 15 VDC (1 mA)
Remote OUT 6.5 χ 15 VDC (150 mA)
ART - Automatisches Ein- und Ausschalten όber Spannung der BTL-Lautsprecher 1.5 VDC
Wirkungsgrad Nennleistung 84%
Verstδrkersektion
Verzerrung - THD @ 1 kHz, 4Ω, 70% Nennleistung 0,03 %
Bandbreite @ -1,5 dB 10Hz χ 600 Hz
Dδmpfungsfaktor @ 1 kHz, 4Ω, 2 VRMS 140
S/N-Verhδltnis (A gewichtet @ 1 V Eingang) Master-Eingang 105 dBA
S/N-Verhδltnis (A gewichtet bei 1 V Eingang) Optischer Eingang 105
Gesamtleistung RMS 1000 W
Minimale Impedanz 1Ω
Kontinuierliche Ausgangsleistung (RMS) @14,4 VDC, 1% THD 1Ch @ 4Ω: 600 W x 1
1Ch @ 2Ω: 1000 W x 1
1Ch @ 1Ω: 1200 W x 1
Einstellbare Frequenzweiche Ja
CEA-Spezifikationen
Ausgangsleistung @ 4Ω, 1% THD+N, 14,4 V 600 W
SN-Verhδltnis (ref. 1W Ausgang) 81 dB
Eingδnge / Ausgδnge
Pre-In Eingδnge 0.6 χ 6 VRMS (15 KΩ Imp.)
Digitaler Eingang Ja
Vorverstδrker-Ausgδnge 6
High-Level-Eingδnge 8
Low-Level-Eingδnge 8
Lautsprecher-Eingδnge 2.2 χ 22 VRMS (5 Ω Imp.)
Digital Eingang 1 x Optisch S/PDIF; Max 192 kHz / 24 bit + 1 x Optisch/Koaxial S/PDIF mit optionaler F2O-Karte
Digitaler Signalprozessor
Filter-Typ Voll / Hochpass / Tiefpass / Bandpass
Filtermodus und Steilheit Linkwitz-Riley @ 12/24/36/48 dB/Oct.
Butterworth @ 6/12/18/24/30/36/42/48 dB/Oct.
Bessel @ 6/12/18/24/30/36/42/48 dB/Oct.
Chebyshev @ 6/12/18/24/30/36/42/48 dB/Oct.
QLP @ 6 dB/Oct.
άbergangsfrequenz 20 Hz χ 20 kHz
Equalizer fόr Analogeingang (20 χ 20k Hz) 12 Biquad + Delay
Zeitverzφgerung / Abstand 0 χ 510 cm / 0 χ 200.8 inches
Zeitverzφgerung / Verzφgerung 0 χ 15 ms
Eingang / Ausgang Echtzeit-Audiomonitor RTA
Steuerung von Verbindungen
DRC Port Eingang fόr DRC AC-Fernbedienung (optional)
ADC Port Verwalten Sie andere Audison-Gerδte, die diesen Standard unterstόtzen
1 Draht Anpassbare Funktionen (+ 12 V aktiviert)
2 Draht Anpassbare Funktionen (+ 12 V aktiviert)
Allgemeine Anforderungen
PC-Verbindungen Kompatibel mit Micro USB 1.1 / 2.0 / 3.0
Software/PC-Anforderungen Windows 10, Windows 11 (min. res. 1024 x 768)
Betriebstemperaturbereich der Umgebung 0 °C to 55 °C (32 °F to 131 °F)
Grφίe 240 x 47 x 156 / 9.44 x 1.85 x 6.14
Gewicht 1.95 kg
Abmessungen
Dimension A 240 mm
Dimension B 156 mm
Dimension C 47 mm
AUDISON FORZA, THE NEXT LEVEL OF OEM INTEGRATION AND TUNING. 5 CHANNELS AMPLIFIER WITH DSP - 1200W
Discription:
More Power
More Information
More Control
More Inputs
More Speed
More Tools
More Capabilities
More Guidance
More Flexibility
all in one state-of-the-art platform!
AUDIOPHILE SOUND YOU EXPECT FROM AUDISON
AF M5.11 bit boasts five high-fidelity amplified channels 100W x 4 + 400W @4Ω*, 150WP x 4 + 600W @2Ω* with the audiophile sound of the latest generation Audison D-Class technology. Higher switching frequencies, steeper filtering, and higher-tolerance components deliver sound above and beyond the expectation of Class D – in an amazingly compact package! This is combined with native DSP working at 24 bit/96 kHz, extending the audio band up to 40 kHz and earning the coveted High-Resolution certification. Bridging channel pairs results in 200W x 2 + 400W @4Ω*, guaranteeing flexible and powerful performance. Support for the Audison B-CON’s Absolute Volume function guarantees maximum bit depth, even with wireless connections!
*Output Continuous Power (RMS) @14.4 VDC, 1% THD, all channels driven.
NEXT-GENERATION TUNING CAPABILITIES FOR MAXIMUM CONTROL
Audison’s completely-new bit Drive PC software can analyze, route, and correct the signal in completely new ways – now you can measure, mix, and finally tune the sound with one powerful tool! The new Graphical User Interface simplifies every control and function, integrating acoustic measurement, and ensuring efficient tuning and great sound! The Acoustic RTA is integrated into the equalizer graph and is compatible with your USB microphone or sound card. The Final EQ function allows final equalization without damaging the delicate left/right frequency relationships. The two processed preamp outputs are in addition to the eight amplified channels, allowing Forza’s DSP section to manage a larger system easily.
ADVANCED OEM INTEGRATION CAPABILITIES
Forza’s eight analog inputs, plus an optical Toslink digital input, support total connectivity even with the most complex OEM systems. If more analog inputs are required, the optional F4IN expansion card adds four additional analog input channels! If a Coaxial SPDIF or a second Toslink SPDIF input is needed, the optional F2O expansion card can be used. Audison’s classic de-EQ process is joined by de-Time and de-Phase capabilities, enabling sound restoration in nearly every OEM system., The electrical signal analysis ensures proper integration and correction for each input and output channel. The built-in universal speaker simulation technology (USS) yields maximum compatibility with any OEM Source, without muting or instability.
AF M5.11 bit includes a set of four high-quality cables supplied with a protective printed strip placed upstream of the Molex connectors to increase the resistance to torsion:
One 8 stereo RCAs interconnection for after-market sources with PRE-OUT outputs
One featuring 8 pairs of labeled cables for the connection to high-level output OEM sources
One includes twelve pairs of labeled cables to connect the speakers to the amplifier
One Control interconnection to control memory selection and remote power-on.
Technical Specification:
POWER SUPPLY
Nominal power supply voltage / fuse: 11 ÷ 15 VDC / 2 x 30A
Pulse operating voltage: 6.5 ÷ 17.5 VDC
Idling current: 1.5 A
Standby current draw: 1.5 mA
Consumption @ 14.4 VDC, Minimum load impedance (Max Musical Power): 53.4 A
Remote IN: 4 ÷15 VDC (1 mA)
Remote OUT: 6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/off from Speaker-In 1.5 VDC
Efficiency @ rated power (RMS) @14.4 VDC, 1% THD,4Ω, All Channels: 80.5%
AMPLIFIER STAGE
Distortion – THD+N @ 1 KHz, 4Ω, 70% Rated Power: 0.02%
Damping factor @ 100 kHz , 4Ω, 2 VRMS SUB Channel): 140
Damping factor @ 1 kHz , 4Ω, 2 VRMS: 140
Bandwidth @ -3 dB: 10 Hz ÷ 42 kHz
S/N ratio (A weighted @ 1 V Input, Rated Power) Master Input: 98 dBA
S/N ratio (A weighted @ Rated Power) Optical Input: 105 dBA
Minimum load impedance: 5Ch: 2Ω 3Ch: 4Ω + 4Ω + 2Ω
Output Continuous Power (RMS) @14.4 VDC, 1% THD:
· 5 Ch @ 4Ω: 100 W x 4 + 400 W x 1
· 5 Ch @ 2Ω: 150 W x 4 + 600 W x 1
3 Ch (Bridge 1/2; 3/4) @ 4Ω: 300 W x 2 + 400 W x 1
· 3 Ch (Bridge 1/2; 3/4) @ 4Ω / 2Ω: 300 W x 2 + 600 W x 1
CEA SPECIFICATIONS
Output power @ 4Ω, 1% THD+N, 14.4 V: 85 W x 4 + 340 W x 1
SN ratio (ref. 1 W output): 78 dB
INPUTS / OUTPUTS
Pre-In (8 Ch): 0.6 ÷ 6 VRMS (15 kΩ Imp.)
Speaker-In (8 Ch + additional 4 Ch with optional F4IN card): 2.2 χ 22 VRMS (5 Ω Imp.)
Digital IN: 1 x Optical S/PDIF; Max 192 kHz / 24 bit + 1 x Optical/Coaxial S/PDIF with optional F2O card
DSP Preout (2 Ch): 5V RMS
DIGITAL SIGNAL PROCESSOR
Audio DSP and converters: Analog Devices ADAU1467 automotive qualified audio processor. Processing @ 96 kHz.Analog Devices 3 x ADAU1978 (4ch) and ADAU1966A (16ch) A/D and D/A converters (24 bit/192 kHz) providing very high level performance
Filter type: Full / High-Pass / Low-Pass / Band-Pass
Filter mode and slope:
Linkwitz-Riley @ 12/24/36/48 dB/Oct.
Butterworth @ 6/12/18/24/30/36/42/48 dB/Oct.
Bessel @ 6/12/18/24/30/36/42/48 dB/Oct.
Chebyshev @ 6/12/18/24/30/36/42/48 dB/Oct.
QLP @ 6 dB/Oct.
Crossover frequency: 20 Hz χ 20 kHz
Phase control: 0° / 180°, All-Pass filters
Analog Input Equalizer (20 Hz χ 20 kHz): 12 Biquad + Delay
Output Equalizer: Parametric/Graphic Biquad: 15 poles, 20 Hz χ 20 kHz
Input and Output Real Time Audio Monitor: RTA
Time Alignment Distance: 0 χ 510 cm / 0 χ 200.8 inches
Time Alignment Delay: 0 χ 15 ms
CONTROL CONNECTIONS
Audison DRCC port: Input for DRCC remote control (Optional)
Audison ADC port: Manage other Audison devices that support this standard
Control 1 wire: Customizable functions (+ 12 V activated)
Control 2 wire: Customizable functions (+ 12 V activated)
GENERAL REQUIREMENTS
PC connections: Micro USB 1.1 / 2.0 / 3.0 Compatible
Software/ PC requirements: Windows 10, Windows 11 (min. res. 1024 x 768
Ambient operating temperature range: 0 °C to 55 °C (32 °F to 131 °F)
SIZE / WEIGHT
Max size W x H x D (cm/inch): 24,0 x 4,7 x 15,6 / 9.44 x 1.85 x 6.14
Weight (kg/lb): 2,04 / 4.49
FEATURES:
adt: Enjoy the improved audio performance of the latest generation Audison D-Class technology.
Fully bridgeable: Maximum versatility thanks to the bridging option for each pair of channels.
dpd: Forza amplifiers have two independent power supplies: the audio amplifier power supply is loosely regulated, which allows superior dynamic performance. The DSP power supply is stiffly regulated, which maintains DSP microprocessor operation even during lower-voltage transient states (i.e., start/stop operation).
Hi-Res: Native DSP working at 24 bit/96 kHz and an extended audio band up to 40 kHz.
Full DA HD: Pure digital signal transfer with a resolution up to 24bit/96 kHz.
qio: Quick I/O Configuration speeds up system definition and signal routing.
absolute Volume: When connected with Audison B-CON hi-res Bluetooth receiver, this feature manages the Master Volume of the Forza amp thus ensuring full dynamic range signal at the input.
maestro AR: iDatalink Maestro AR native support for a total integration with OEM infotainment.
8 inputs: Equipped with eight analog inputs, to support total connectivity even with the most complex OEM systems.
esa: Electrical Signal Analysis ensures proper integration and correction for each input channel.
de-eg: Automatically sums and reverses OEM equalization.
de-time: Input delay compensation of time-delayed factory outputs prior to signal summing.
de-phase: Allows left and right inputs to match in phase before tuning, even if OEM phase processing has been used.
USS: Universal Speaker Simulator technology on high-level inputs for maximum compatibility with any type of Head-Unit OEM Source.
bit-Drive: Next-generation bit Drive software platform - developed for this family of products - simplifies every control and function.
14 dsp outputs: 14 DSP-processed output channels for a total control.
arta: The acoustic analysis integrates the response graph into the equalizer display ensuring efficient tuning and great sound, compatible with any 24-bit USB microphone.
erta: The electrical analysis integrates the response graph into the input equalizer display, ensuring efficient tuning.
8 KANAL HIGH QUALITY DSP VERSTÄRKER - 10 KANAL DSP
Beschreibung:
Die neue MOSCONI ONE 8|10 DSP ist eine universelle 8 Kanal DSP Endstufe in Class AB Technologie. Sie ist die ideale Leistungsendstufe für Lautsprechersysteme in Kombination mit effizienten Subwoofern. Neben der überarbeiteten Optik besitzt dieser 8-Kanal-Verstärker einen 10 Kanal DSP mit neuster Software. Somit ist nun auch die neue ONE - Line Verstärker Serie mit unserer GUI 3.xx Software kompatibel und bietet Ihnen vollen Funktionsumfang. Der ausgangsseitige Endstufenteil ist weiter analog geblieben um den Hörer mit einem warmen und kraftvollen Klangbild zu verwöhnen. Natürlich sind alle Lautsprecherausgänge brückbar. Hier stehen dem Nutzer fast grenzenlose Konfigurationen offen. Mit Ihrer Leistung von 8 x 120 Watt RMS ist die ONE 8|10 DSP sowohl für große 3-Wege-Lösungen als auch für komplette Mehrkanalkonzepte ausreichend gewappnet. Zur Systemerweiterung bietet der integrierte 10-Kanal DSP zwei weitere Stereoausgänge.
Die MOSCONI ONE 8|10 DSP verfügt über einen Molex-Lautsprecheranschluss. Dieser sorgt nicht nur für eine saubere Verkabelung, sondern ist auch mit allen Plug&Play Kabelsätzen aus unserem SoundUp Programm kompatibel.
8 Kanal DSP Verstärker
Class AB Technologie
Bis zu 8 x 120 Watt @ 2 Ohm
"Neue One Generation"
8 Kanal Verstärker
Neues Design
Analoge Verstärker-Technologie
10 Kanal DSP
Lautsprecher-Ausgänge brückbar
8 x 100 Watt @ 4 Ohm
8 x 120 Watt @ 2 Ohm
4 x 240 Watt @ 4 Ohm (gebrückt)
Auto On (High Level)
Technische Daten:
LEISTUNGEN:
Ausgangsleistung an 4 Ohm: 8 x 100 Watt
Ausgangsleistung an 2 Ohm: 8 x 120 Watt
Ausgangsleistung an 4 Ohm: 6 x 95 Watt + 1 x 250 Watt BTL
Brückenleistung an 4 Ohm: 4 x 240 Watt
DATEN:
Eingangsempfindlichkeit: 0.35 V - 16 V
Sicherungen: 2 x 40 A
Analog DSP Output: 4 x 2 Vrms
Digital input: Optisch (Toslink)
Remote Control: RTC (optional)
Maße: 29 x 21 x 5,5 cm
Das Premium Sound Upgrade für 24 Volt Mehrkanal-Werkssysteme
Die neue UP 10DSP – 24V Edition ist ein echter Problemlöser für die Aufrüstung von Soundsystemen im LKW- und Bus-Bereich, insbesondere durch ihre 24 Volt-Fähigkeit. Auch wenn immer mehr Fahrzeuge ab Werk mit komplexen Multikanal-Soundsystemen ausgestattet sind, entspricht die Klangqualität nicht immer den eigenen Erwartungen.
Ein Austausch vorhandener Komponenten ist in vielen Fällen gar nicht mehr möglich, so dass zur Erweiterung nur ein Verstärker mit einer großen Anzahl an Hochpegel-Eingängen und ausgefeilter Technologie in Betracht kommt. Und hier bietet die neue UP 10DSP – 24V Edition die perfekte Lösung.
Maximal kontaktfreudig
Für eine optimale Adaption an bestehende Mehrkanal-Soundsysteme ist die UP 10DSP – 24V Edition mit nicht weniger als 8 Highlevel-Eingängen (zwei Stück bis 32 V hochbelastbar), einem optischen Digitaleingang, einem MATCH Extension Card Slot, 10 Verstärkerausgängen und insgesamt 11 prozessierten DSP-Kanälen ausgestattet.
Darüber hinaus gewährleisten intelligente Technologien, wie beispielsweise der proprietäre ADEP.3-Schaltkreis und die 32 Bit ACO-Plattform, einen sicheren Betrieb.
Virtual Channel Processing – so geht Signal-Routing heute
Die Anpassung an moderne Werks-Soundsysteme macht über eine steigend
e Anzahl von Signaleingängen eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Dynamic Bass Enhancement" frei zuordnen zu können. Doch die UP 10DSP – 24V Edition ist dank ihrer enormen Kanalanzahl in Verbindung mit dem optionalen MEC ANALOG IN Modul auch ein Paradebeispiel für Applikationen, bei denen ein 1 zu 1 Routing (IOR) sinnvoll ist.
Geschwindigkeit ist alles – dank ACO
So eine gewaltige Anzahl von Kanälen erfordert eine ultraschnelle Hardware – Audiotec Fischers proprietäre 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für reichlich Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Die mit der ACO-Plattform einhergehenden, fantastischen Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind bei der UP 10DSP – 24V Edition genauso selbstverständlich wie ein 8-Kanal Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios.
Kraftpaket im kompakten Format
Trotz der geballten Power von 8 x 65 an 4 Ohm und 2 x 90 / 160 Watt an 4 / 2 Ohm am Sub Out sowie dem gewaltigen Funktionsumfang kommt die UP 10DSP – 24V Edition in einem überaus kompakten Design daher, so dass der Verbau selbst bei beengten Platzverhältnissen möglich ist.
Features
Hocheffizienter 10-Kanal Verstärker mit 1-Kanal Line-Ausgang und 11-Kanal DSP
Speziell entwickelt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen in LKWs und Bussen dank 24 Volt-Fähigkeit
Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kom-pensation der Eingangssignale
SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
Hochbelastbarer 8-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis – davon zwei Eingänge mit bis zu 32 V RMS Eingangsempfindlichkeit
1:1 IOR (Input-to-Output Routing) in Verbindung mit dem optionalen MEC ANALOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch fle-xibler zu konfigurieren
MEC Slot für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolu-tion Audio Streaming via USB etc.
Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
SCP (Smart Control Port) für optionales Zubehör, wie DIRECTOR, CONDUCTOR & Co.
Auto Remote Schalter
Start-Stopfähigkeit bis hinab zu 12 Volt Versorgungsspannung
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Spezielle Features
Class GD Technologie
Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.
ACO – Advanced 32 Bit CoProcessor
Der MATCH UP 10DSP – 24V Edition Verstärker verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 10DSP – 24V Edition Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 12 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 21 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die UP 10DSP – 24V Edition erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 10DSP – 24V Edition (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 10DSP – 24V Edition sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
DSP Features
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
UP 10DSP – 24V Edition
Leistung RMS
- @ 4 Ohm Kanal A - H: 8 x 65 Watt (min. 3 Ohm)
- @ 2 Ohm -
- @ 1 Ohm -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
- Subwooferausgang an 4 Ohm Kanal I - J: 2 x 90 Watt
- Subwooferausgang an 2 Ohm Kanal I - J: 2 x 160 Watt
Verstärkertechnologie Class GD
Eingänge 8 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempfindlichkeit Kanäle A - F: 4 - 16 Volt
Kanäle G - H: 4 - 16 oder 8 - 32 Volt
Eingangsimpedanz Cinch -
Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3
Ausgänge 10 x Lautsprecherausgang
1 x Cinch
1 x Remote Out
Ausgangsspannung Cinch 3 Volt
Frequenzbereich 10 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 18 - 36 Volt (max. 5 Sek. bis hinab zu 12 Volt)
Leistungsaufnahme DC 24 V ⎓ 32 A max.
Leerlaufstromaufnahme 210 mA
Max. Remote-Ausgangsstrom 500 mA
Betriebstemperaturbereich -40° C bis +70° C
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out
Abmessungen (H x B x T) 46 x 145 x 163 mm
Kompatibilität
Nur für den Betrieb an 24 Volt Bordnetzen
Lieferumfang
1 x MATCH UPGRADE Verstärker UP 10DSP – 24V Edition
2 x Anschlusskabel
1 x Montagebleche & -material
1 x USB Kabel
1 x Bedienungsanleitung
Die UP 10DSP ist die leistungskräftigste MATCH DSP Endstufe und verfügt über unseren neuen ADEP.3 Schaltkreis. Mit insgesamt 10 Verstärkerkanälen und zusätzlichem Vorverstärkerausgang lassen sich mit dem integrierten 11-Kanal DSP auch individuelle Lautsprecherkonfigurationen perfekt ansteuern. Die Gesamtleistung der Endstufe beträgt 1680W RMS (im Vergleich zu einem Clas A/B Verstärker), und das auf gerade einmal 163x145x46mm Bauraum!!!
Doch schiere Kraft ist ohne „intelligente Steuerung" nur die halbe Miete - deshalb sorgen ein extrem schneller 64 Bit DSP der letzten Generation zusammen mit neuen, revolutionären DSP-Features wie das „Augmented Bass Processing“, der „StageXpander“ und die „RealCenter“-Funktion für atemberaubenden Musikgenuss.
Das alles ist noch nicht genug. Genieße einfach die Musik in bester Klangqualität von einem Smartphone. So bietet die UP 10DSP einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte. Mit insgesamt 8 analogen Eingängen können auch umfangreiche original Systeme erweitert werden.
Der Highlevel-Eingang ist selbstverständlich mit unserem propritären ADEP.3-Schaltkreis, der Auto Remote-Funktion sowie einer einstellbaren Eingangsempfindlichkeit von 1,5 bis 30 V ausgestattet. Ebenso verfügt der 3,5 mm Lowlevel-Stereo-Eingang über eine variable Eingangsempfindlichkeit von 0,5 bis 8 V.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 10DSP geradezu spielerisch und intuitiv.
<div class="box info alignleft"><div class="box-inner-block"><i class="icon--info2 infoicon"></i>Selbstverständlich bietet die UP 10DSP auch einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte.</div></div>
Features:
10-Kanal Plug & Play Upgrade-Verstärker mit integriertem 11-Kanal 64 Bit DSP
MATCH Extension Card Steckplatz (MEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Einfachste Konfiguration über intuitive DSP PC-Tool Software
Revolutionäre DSP-Features wie das „Augmented Bass Processing“, welches die Tieftonwiedergabe der angeschlossenen Subwoofer dynamisch optimiert, der „StageXpander“, der die Stereoperspektive deutlich verbreitert sowie die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht
Spezielle Features:
Class HD Technologie
In der UP 10DSP werden die Vorteile der Class HTechnologie mit dem Prinzip eines Class D Verstärkers kombiniert. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus, da das Netzteil die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker erzeugte
Verlustleistung drastisch reduziert.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation der Original-Radios oder OEM Verstärker ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 10DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 10DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 10DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 10DSP geradezu spielerisch und intuitiv.
Technische Daten:
Leistung: 8x 65 Watt an 4 Ohm für Front/Rear/Center/Surround
Leistung: 2x 160 Watt an 2 Ohm für Untersitzsubwoofer
Eingänge: 8 x Hochpegel-Lautsprechereingang (2 belastbar bis 32V, Rest bis 16V) (bis zu 12 analoge Eingänge mit dem MEC-In und dem ADC Modul, 1 x Optisch SPDIF (12 - 96 kHz), 1 x MEC, 1 x Remote In
Ausgänge: 10 x Lautsprecherausgang, 1 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown - D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Stromaufnahme 450 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Abmessungen (H x B x T) 46 x 145 x 163 mm
Lieferumfang:
1 x MATCH UPGRADE Verstärker UP 10DSP
1 x Systemstecker
1 x USB Kabel
1 x Bedienungsanleitung
Der High End DSP Verstärker Gladen One 6|10 DSP in neuem Design setzt neue Maßstäbe!
Beschreibung:
Die neue Gladen ONE 6|10 DSP ist eine universelle 6 Kanal DSP Endstufe in Class AB Technologie. Sie ist die ideale Leistungsendstufe für Lautsprechersysteme in Kombination mit effizienten Subwoofern. Neben der überarbeiteten Optik besitzt dieser 6-Kanal-Verstärker einen 10 Kanal DSP mit neuster Software. Somit ist nun auch die neue ONE - Line Verstärker Serie mit unserer GUI 3.xx Software kompatibel und bietet Ihnen vollen Funktionsumfang.
Der ausgangsseitige Endstufenteil ist weiter analog geblieben um den Hörer mit einem warmen und kraftvollen Klangbild zu verwöhnen. Natürlich sind alle Lautsprecherausgänge brückbar. Hier stehen dem Nutzer fast grenzenlose Konfigurationen offen.
Mit Ihrer Leistung von 6 x 100 Watt RMS ist die ONE 6|10 DSP sowohl für große 3-Wege-Lösungen als auch für komplette Mehrkanalkonzepte ausreichend gewappnet.
Zur Systemerweiterung bietet der integrierte 10-Kanal DSP zwei weitere Stereoausgänge.
Die Gladen ONE 6|10 DSP verfügt über einen Molex-Lautsprecheranschluss. Dieser sorgt nicht nur für eine saubere Verkabelung, sondern ist auch mit allen Plug&Play Kabelsätzen aus unserem SoundUp Programm kompatibel.
Technische Daten:
Ausgangsleistung an 4 Ohm: 6 x 100 Watt
Ausgangsleistung an 2 Ohm: 6 x 120 Watt
Brückenleistung an 4 Ohm: 3 x 240 Watt
Class AB Verstärker
10 Kanal DSP
Pre Out: 4 x Pre Out 8V (Kanal 7 – 10)
Eingangsempfindlichkeit Low Level: 2 Vrms (LL)
Eingangsempfindlichkeit High Level: 15 Vrms / 30 Vrms - (15 Vrms HL Class SB)
Digital Eingänge: Optisch (Toslink) / EXT CARD
Analoge Eingänge: 8 x analog (Cinch) / optional EXT4HLIN per Adapter
Fernbedienungen: Mosconi RCD oder RC mini
Anschluss Programmierung: Mikro USB
Maße: 29,7 x 21 x 5,5 cm
Gewicht: 5,2 kg
Der 24 Volt High End DSP Verstärker Gladen One 4|8 in neuem Design setzt neue Maßstäbe!
Beschreibung:
Die neue Gladen ONE 4|8 DSP-24V ist eine universelle 24 Volt 4-Kanal DSP Endstufe in Class AB Technologie. Sie ist die ideale Leistungsendstufe für Lautsprechersysteme in Kombination mit effizienten Subwoofern. Neben der überarbeiteten Optik besitzt dieser 4-Kanal-Verstärker einen 8 Kanal DSP mit neuster Software. Somit ist nun auch die neue ONE - Line Verstärker Serie mit unserer GUI 3.xx Software kompatibel und bietet Ihnen vollen Funktionsumfang.
Der ausgangsseitige Endstufenteil ist weiter analog geblieben um den Hörer mit einem warmen und kraftvollen Klangbild zu verwöhnen. Natürlich sind alle Lautsprecherausgänge brückbar. Hier stehen dem Nutzer fast grenzenlose Konfigurationen offen.
Mit Ihrer Leistung von 4 x 130 Watt RMS ist die ONE 4|8 DSP-24V sowohl für große 2-Wege-Lösungen als auch für komplette Mehrkanalkonzepte ausreichend gewappnet.
Zur Systemerweiterung bietet der integrierte 8-Kanal DSP zwei weitere Stereoausgänge. Die Gladen ONE 4|8 DSP-24V verfügt über einen Molex-Lautsprecheranschluss. Dieser sorgt nicht nur für eine saubere Verkabelung, sondern ist auch mit allen Plug&Play Kabelsätzen aus unserem SoundUp Programm kompatibel.
Technische Daten:
Ausgangsleistung an 4 Ohm: 4 x 130 Watt
Ausgangsleistung an 2 Ohm: 4 x 175 Watt
Brückenleistung an 4 Ohm: 2 x 350 Watt
Class AB Verstärker
24 Volt
8 Kanal DSP
Pre Out: 4 x Pre Out 8V (Kanal 5 – 8)
Eingangsempfindlichkeit Low Level: 2 Vrms (LL)
Eingangsempfindlichkeit High Level: 15 Vrms / 30 Vrms - (15 Vrms HL Class SB)
Digital Eingänge: Optisch (Toslink) / EXT CARD
Analoge Eingänge: 8 x analog (Cinch) / optional EXT4HLIN per Adapter
Fernbedienungen: Mosconi RCD oder RC mini
Anschluss Programmierung: Mikro USB
Maße: 29,7 x 21 x 5,5 cm
Gewicht: 5,2 kg
Der High End DSP Verstärker Gladen One 4|8 DSP in neuem Design setzt neue Maßstäbe!
Beschreibung:
Die neue Gladen ONE 4|8 DSP ist eine universelle 4 Kanal DSP Endstufe in Class AB Technologie. Sie ist die ideale Leistungsendstufe für Lautsprechersysteme in Kombination mit effizienten Subwoofern. Neben der überarbeiteten Optik besitzt dieser 4-Kanal-Verstärker einen 8 Kanal DSP mit neuster Software. Somit ist nun auch die neue ONE - Line Verstärker Serie mit unserer GUI 3.xx Software kompatibel und bietet Ihnen vollen Funktionsumfang.
Der ausgangsseitige Endstufenteil ist weiter analog geblieben um den Hörer mit einem warmen und kraftvollen Klangbild zu verwöhnen. Natürlich sind alle Lautsprecherausgänge brückbar. Hier stehen dem Nutzer fast grenzenlose Konfigurationen offen.
Mit Ihrer Leistung von 4 x 130 Watt RMS ist die ONE 4|8 DSP sowohl für große 2-Wege-Lösungen als auch für komplette Mehrkanalkonzepte ausreichend gewappnet.
Zur Systemerweiterung bietet der integrierte 8-Kanal DSP zwei weitere Stereoausgänge. Die Gladen ONE 4|8 DSP verfügt über einen Molex-Lautsprecheranschluss. Dieser sorgt nicht nur für eine saubere Verkabelung, sondern ist auch mit allen Plug&Play Kabelsätzen aus unserem SoundUp Programm kompatibel.
Technische Daten:
Ausgangsleistung an 4 Ohm: 4 x 130 Watt
Ausgangsleistung an 2 Ohm: 4 x 175 Watt
Brückenleistung an 4 Ohm: 2 x 350 Watt
Class AB Verstärker
8 Kanal DSP
Pre Out: 4 x Pre Out 8V (Kanal 5 – 8)
Eingangsempfindlichkeit Low Level: 2 Vrms (LL)
Eingangsempfindlichkeit High Level: 15 Vrms / 30 Vrms - (15 Vrms HL Class SB)
Digital Eingänge: Optisch (Toslink) / EXT CARD
Analoge Eingänge: 8 x analog (Cinch) / optional EXT4HLIN per Adapter
Fernbedienungen: Mosconi RCD oder RC mini
Anschluss Programmierung: Mikro USB
Maße: 29,7 x 21 x 5,5 cm
Gewicht: 5,2 kg
Version mit 6 analogen Eingängen
Die UP 7DSP ist die leistungskräftigste MATCH DSP Endstufe und verfügt über unseren neuen ADEP.3 Schaltkreis. Mit insgesamt 7 Verstärkerkanälen und zusätzlichem Vorverstärkerausgang lassen sich mit dem integrierten 8 Kanal DSP auch individuelle Lautsprecherkonfigurationen perfekt ansteuern. Zwei Endstufen-Kanäle liefern mit jeweils 160 W Sinusleistung an 2 Ohm mehr als genügend Power, um selbst großen Subwoofern mächtig einzuheizen.
Doch schiere Kraft ist ohne „intelligente Steuerung" nur die halbe Miete - deshalb sorgen ein extrem schneller 64 Bit DSP der letzten Generation zusammen mit neuen, revolutionären DSP-Features wie das „Augmented Bass Processing“, der „StageXpander“ und die „RealCenter“-Funktion für atemberaubenden Musikgenuss.
Das alles ist noch nicht genug. Genieße einfach die Musik in bester Klangqualität von einem Smartphone. So bietet die UP 7DSP einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte. Und sollten die 4 Highlevel-Eingänge der UP 7DSP für dein Projekt nicht ausreichen, gibt es den Verstärker optional auch inklusive des ANALOG IN Moduls. Dies erweitert den Verstärker um zwei zusätzliche analoge Eingangskanäle. Damit lässt sich beispielsweise:
ein Upgrade von OEM-Premium-Soundsystemen realisieren, welches 2 zusätzliche Highlevel-Eingänge erfordert, die darüber hinaus sogar bis 30 V hochbelastbar sind
die UP 7DSP mit einem Lowlevel-Signal versorgen
eine zusätzliche analoge Signalquelle anschließen, wie ein TV oder Smartphone
Der Highlevel-Eingang ist selbstverständlich mit unserem propritären ADEP.3-Schaltkreis, der Auto Remote-Funktion sowie einer einstellbaren Eingangsempfindlichkeit von 1,5 bis 30 V ausgestattet. Ebenso verfügt der 3,5 mm Lowlevel-Stereo-Eingang über eine variable Eingangsempfindlichkeit von 0,5 bis 8 V.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 7DSP geradezu spielerisch und intuitiv.
<div class="box info alignleft"><div class="box-inner-block"><i class="icon--info2 infoicon"></i>Selbstverständlich bietet die UP 7BMW auch einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte.</div></div>
Features:
7-Kanal Plug & Play Upgrade-Verstärker mit integriertem 8-Kanal 64 Bit DSP für BMW HiFi-Soundsysteme (Option 676)
Leichte Installation am Original-Einbauplatz mittels beiliegendem Plug & Play Anschlusskabel und Montageplatte
MATCH Extension Card Steckplatz (MEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Einfachste Konfiguration über intuitive DSP PC-Tool Software
Revolutionäre DSP-Features wie das „Augmented Bass Processing“, welches die Tieftonwiedergabe der Untersitz-Subwoofer dynamisch optimiert, der „StageXpander“, der die Stereoperspektive deutlich verbreitert sowie die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht
Spezielle Features:
Class HD Technologie
In der UP 7BMW werden die Vorteile der Class HTechnologie mit dem Prinzip eines Class D Verstärkers kombiniert. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus, da das Netzteil die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker erzeugte
Verlustleistung drastisch reduziert.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation der BMW-Radios ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 7BMW Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 7BMW (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 7BMW sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 7BMW geradezu spielerisch und intuitiv.
Technische Daten:
Leistung: 5x 65 Watt an 4 Ohm für Front/Rear/Center
Leistung: 2x 160 Watt an 2 Ohm für Untersitzsubwoofer
Eingänge: 6 x Hochpegel-Lautsprechereingang, 1 x Optisch SPDIF (12 - 96 kHz), 1 x MEC, 1 x Remote In
Ausgänge: 7 x Lautsprecherausgang, 1 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Stromaufnahme 450 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Abmessungen (H x B x T) 46 x 130 x 153 mm
Lieferumfang:
1 x MATCH UPGRADE Verstärker UP 7BMW
1 x Plug & Play Anschlusskabel
1 x Montageblech & -material
1 x USB Kabel
1 x Bedienungsanleitung
AUDISON FORZA, THE NEXT LEVEL OF OEM INTEGRATION AND TUNING. 4 CH AMPLIFIER WITH 10 CH DSP - 600W
Discription:
More Power
More Information
More Control
More Inputs
More Speed
More Tools
More Capabilities
More Guidance
More Flexibility
all in one state-of-the-art platform!
AUDIOPHILE SOUND YOU EXPECT FROM AUDISON
AF C4.10 bit boasts eight high-fidelity amplified channels 90W x 4 @4Ω*, 150W x 4 @2Ω* with the audiophile sound of the latest generation Audison D-Class technology. Higher switching frequencies, steeper filtering, and higher-tolerance components deliver sound above and beyond the expectation of Class D – in an amazingly compact package! This is combined with native DSP working at 24 bit/96 kHz, extending the audio band up to 40 kHz and earning the coveted High-Resolution certification. Bridging channel pairs results in 300 x 2 @4Ω, guaranteeing flexible and powerful performance. Support for the Audison B-CON’s Absolute Volume function guarantees maximum bit depth, even with wireless connections!
*Output Continuous Power (RMS) @14.4 VDC, 1% THD, all channels driven.
NEXT-GENERATION TUNING CAPABILITIES FOR MAXIMUM CONTROL
Audison’s completely-new bit Drive PC software can analyze, route, and correct the signal in completely new ways – now you can measure, mix, and finally tune the sound with one powerful tool! The new Graphical User Interface simplifies every control and function, integrating acoustic measurement, and ensuring efficient tuning and great sound! The Acoustic RTA is integrated into the equalizer graph and is compatible with your USB microphone or sound card. The Final EQ function allows final equalization without damaging the delicate left/right frequency relationships. The two processed preamp outputs are in addition to the eight amplified channels, allowing Forza’s DSP section to manage a larger system easily.
ADVANCED OEM INTEGRATION CAPABILITIES
Forza’s eight analog inputs, plus an optical Toslink digital input, support total connectivity even with the most complex OEM systems. If more analog inputs are required, the optional F4IN expansion card adds four additional analog input channels! If a Coaxial SPDIF or a second Toslink SPDIF input is needed, the optional F2O expansion card can be used. Audison’s classic de-EQ process is joined by de-Time and de-Phase capabilities, enabling sound restoration in nearly every OEM system., The electrical signal analysis ensures proper integration and correction for each input and output channel. The built-in universal speaker simulation technology (USS) yields maximum compatibility with any OEM Source, without muting or instability.
AF C4.10 bit includes a set of four high-quality cables supplied with a protective printed strip placed upstream of the Molex connectors to increase the resistance to torsion:
One 8 stereo RCAs interconnection for after-market sources with PRE-OUT outputs
One featuring 8 pairs of labeled cables for the connection to high-level output OEM sources
One includes twelve pairs of labeled cables to connect the speakers to the amplifier
One Control interconnection to control memory selection and remote power-on.
Technical Specification:
POWER SUPPLY
Nominal power supply voltage / fuse: 11 ÷ 15 VDC / 1 x 30A
Pulse operating voltage: 6.5 ÷ 17.5 VDC
Idling current: 1.04 A
Standby current draw: 1.4 mA
Consumption @ 14.4 VDC, Minimum load impedance (Max Musical Power): 29 A
Remote IN: 4 ÷15 VDC (1 mA)
Remote OUT: 6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/off from Speaker-In 1.5 VDC
Efficiency @ rated power (RMS) @14.4 VDC, 1% THD,4Ω, All Channels: 81%
AMPLIFIER STAGE
Distortion – THD+N @ 1 KHz, 4Ω, 70% Rated Power: 0.03%
Damping factor @ 1 kHz , 4Ω, 2 VRMS: 95
Bandwidth @ -3 dB: 10 Hz ÷ 42 kHz
S/N ratio (A weighted @ 1 V Input, Rated Power) Master Input: 98 dBA
S/N ratio (A weighted @ Rated Power) Optical Input: 105 dBA
Minimum load impedance: 8Ch: 2Ω 4Ch – (Bridge 1/2; 3/4; 5/6; 7/8): 4Ω
Continuous Power (RMS) @14.4 VDC, 1% THD:
· 4 Ch @ 4Ω: 90 W x 4
· 4 Ch @ 2Ω: 150 W x 4
· 2 Ch (Bridge 1/2; 3/4) @ 4Ω: 300 W x 2
CEA SPECIFICATIONS
Output power @ 4Ω, 1% THD+N, 14.4 V: 90 W x 4
SN ratio (ref. 1 W output): 80 dB
INPUTS / OUTPUTS
Pre-In (8 Ch): 0.6 ÷ 6 VRMS (15 kΩ Imp.)
Speaker-In (8 Ch + additional 4 Ch with optional F4IN card): 2.2 ÷ 22 VRMS (5 Ω Imp.)
Digital IN: 1 x Optical S/PDIF; Max 192 kHz / 24 bit + 1 x Optical/Coaxial S/PDIF with optional F2O card
DSP Preout (2 Ch): 5V RMS
DIGITAL SIGNAL PROCESSOR
Audio DSP and converters: Analog Devices ADAU1467 automotive qualified audio processor. Processing @ 96 kHz.Analog Devices 3 x ADAU1978 (4ch) and ADAU1966A (16ch) A/D and D/A converters (24 bit/192 kHz) providing very high level performance
Filter type: Full / High-Pass / Low-Pass / Band-Pass
Filter mode and slope:
Linkwitz-Riley @ 12/24/36/48 dB/Oct.
Butterworth @ 6/12/18/24/30/36/42/48 dB/Oct.
Bessel @ 6/12/18/24/30/36/42/48 dB/Oct.
Chebyshev @ 6/12/18/24/30/36/42/48 dB/Oct.
QLP @ 6 dB/Oct.
Crossover frequency: 20 Hz ÷ 20 kHz
Phase control: 0° / 180°, All-Pass filters
Analog Input Equalizer (20 Hz ÷ 20 kHz): 12 Biquad + Delay
Output Equalizer: Parametric/Graphic Biquad: 15 poles, 20 Hz ÷ 20 kHz
Input and Output Real Time Audio Monitor: RTA
Time Alignment Distance: 0 ÷ 510 cm / 0 ÷ 200.8 inches
Time Alignment Delay: 0 ÷ 15 ms
CONTROL CONNECTIONS
Audison DRCC port: Input for DRCC remote control (Optional)
Audison ADC port: Manage other Audison devices that support this standard
Control 1 wire: Customizable functions (+ 12 V activated)
Control 2 wire: Customizable functions (+ 12 V activated)
GENERAL REQUIREMENTS
PC connections: Micro USB 1.1 / 2.0 / 3.0 Compatible
Software/ PC requirements: Windows 10, Windows 11 (min. res. 1024 x 768
Ambient operating temperature range: 0 °C to 55 °C (32 °F to 131 °F)
SIZE / WEIGHT
Max size W x H x D (cm/inch): 20,0 x 4,7 x 13,4 / 7.87 x 1.85 x 5.27
Weight (kg/lb): 1.49 / 3.28
FEATURES:
adt: Enjoy the improved audio performance of the latest generation Audison D-Class technology.
Fully bridgeable: Maximum versatility thanks to the bridging option for each pair of channels.
dpd: Forza amplifiers have two independent power supplies: the audio amplifier power supply is loosely regulated, which allows superior dynamic performance. The DSP power supply is stiffly regulated, which maintains DSP microprocessor operation even during lower-voltage transient states (i.e., start/stop operation).
Hi-Res: Native DSP working at 24 bit/96 kHz and an extended audio band up to 40 kHz.
Full DA HD: Pure digital signal transfer with a resolution up to 24bit/96 kHz.
qio: Quick I/O Configuration speeds up system definition and signal routing.
absolute Volume: When connected with Audison B-CON hi-res Bluetooth receiver, this feature manages the Master Volume of the Forza amp thus ensuring full dynamic range signal at the input.
maestro AR: iDatalink Maestro AR native support for a total integration with OEM infotainment.
8 inputs: Equipped with eight analog inputs, to support total connectivity even with the most complex OEM systems.
esa: Electrical Signal Analysis ensures proper integration and correction for each input channel.
de-eg: Automatically sums and reverses OEM equalization.
de-time: Input delay compensation of time-delayed factory outputs prior to signal summing.
de-phase: Allows left and right inputs to match in phase before tuning, even if OEM phase processing has been used.
USS: Universal Speaker Simulator technology on high-level inputs for maximum compatibility with any type of Head-Unit OEM Source.
bit-Drive: Next-generation bit Drive software platform - developed for this family of products - simplifies every control and function.
10 dsp outputs: 10 DSP-processed output channels for total control.
6 pre-outs: 6 native pre-out channels for maximum versatility.
arta: The acoustic analysis integrates the response graph into the equalizer display ensuring efficient tuning and great sound, compatible with any 24-bit USB microphone.
erta: The electrical analysis integrates the response graph into the input equalizer display, ensuring efficient tuning.
AUDISON FORZA, THE NEXT LEVEL OF OEM INTEGRATION AND TUNING. 8 CH AMPLIFIER WITH 14 CH DSP - 800W
Discription:
More Power
More Information
More Control
More Inputs
More Speed
More Tools
More Capabilities
More Guidance
More Flexibility
all in one state-of-the-art platform!
AUDIOPHILE SOUND YOU EXPECT FROM AUDISON
AF C8.14 bit boasts eight high-fidelity amplified channels 65W x 8 @4Ω*, 100W x 8 @2Ω* with the audiophile sound of the latest generation Audison D-Class technology. Higher switching frequencies, steeper filtering, and higher-tolerance components deliver sound above and beyond the expectation of Class D – in an amazingly compact package! This is combined with native DSP working at 24 bit/96 kHz, extending the audio band up to 40 kHz and earning the coveted High-Resolution certification. Bridging channel pairs results in 200W x 4 @4Ω*, guaranteeing flexible and powerful performance. Support for the Audison B-CON’s Absolute Volume function guarantees maximum bit depth, even with wireless connections!
*Output Continuous Power (RMS) @14.4 VDC, 1% THD, all channels driven.
NEXT-GENERATION TUNING CAPABILITIES FOR MAXIMUM CONTROL
Audison’s completely-new bit Drive PC software can analyze, route, and correct the signal in completely new ways – now you can measure, mix, and finally tune the sound with one powerful tool! The new Graphical User Interface simplifies every control and function, integrating acoustic measurement, and ensuring efficient tuning and great sound! The Acoustic RTA is integrated into the equalizer graph and is compatible with your USB microphone or sound card. The Final EQ function allows final equalization without damaging the delicate left/right frequency relationships. The two processed preamp outputs are in addition to the eight amplified channels, allowing Forza’s DSP section to manage a larger system easily.
ADVANCED OEM INTEGRATION CAPABILITIES
Forza’s eight analog inputs, plus an optical Toslink digital input, support total connectivity even with the most complex OEM systems. If more analog inputs are required, the optional F4IN expansion card adds four additional analog input channels! If a Coaxial SPDIF or a second Toslink SPDIF input is needed, the optional F2O expansion card can be used. Audison’s classic de-EQ process is joined by de-Time and de-Phase capabilities, enabling sound restoration in nearly every OEM system., The electrical signal analysis ensures proper integration and correction for each input and output channel. The built-in universal speaker simulation technology (USS) yields maximum compatibility with any OEM Source, without muting or instability.
AF C8.14 bit includes a set of four high-quality cables supplied with a protective printed strip placed upstream of the Molex connectors to increase the resistance to torsion:
One 8 stereo RCAs interconnection for after-market sources with PRE-OUT outputs
One featuring 8 pairs of labeled cables for the connection to high-level output OEM sources
One includes twelve pairs of labeled cables to connect the speakers to the amplifier
One Control interconnection to control memory selection and remote power-on.
Technical Specification:
POWER SUPPLY
Nominal power supply voltage / fuse: 11 ÷ 15 VDC / 1 x 35A
Pulse operating voltage: 6.5 ÷ 17.5 VDC
Idling current: 1.3 A
Standby current draw: 1.5 mA
Consumption @ 14.4 VDC, Minimum load impedance (Max Musical Power): 34 A
Remote IN: 4 ÷15 VDC (1 mA)
Remote OUT: 6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/off from Speaker-In 1.5 VDC
Efficiency @ rated power (RMS) @14.4 VDC, 1% THD,4Ω, All Channels: 81%
AMPLIFIER STAGE
Distortion – THD+N @ 1 KHz, 4Ω, 70% Rated Power: 0.05%
Damping factor @ 1 kHz , 4Ω, 2 VRMS: 85
Bandwidth @ -3 dB: 10 Hz ÷ 42 kHz
S/N ratio (A weighted @ 1 V Input, Rated Power) Master Input: 98.5 dBA
S/N ratio (A weighted @ Rated Power) Optical Input: 105 dBA
Minimum load impedance: 8Ch: 2Ω 4Ch – (Bridge 1/2; 3/4; 5/6; 7/8): 4Ω
Continuous Power (RMS) @14.4 VDC, 1% THD:
· 8 Ch @ 4Ω: 65 W x 8
· 8 Ch @ 2Ω: 100 W x 8
· 4Ch (Bridge 1/2; 3/4; 5/6; 7/8; 9/10; 11/12) @ 4Ω: 200 W x 4
CEA SPECIFICATIONS
Output power @ 4Ω, 1% THD+N, 14.4 V: 55 W x 8
SN ratio (ref. 1 W output): 80 dB
INPUTS / OUTPUTS
Pre-In (8 Ch): 0.6 ÷ 6 VRMS (15 kΩ Imp.)
Speaker-In (8 Ch + additional 4 Ch with optional F4IN card): 2.2 ÷ 22 VRMS (5 Ω Imp.)
Digital IN: 1 x Optical S/PDIF; Max 192 kHz / 24 bit + 1 x Optical/Coaxial S/PDIF with optional F2O card
DSP Preout (2 Ch): 5V RMS
DIGITAL SIGNAL PROCESSOR
Audio DSP and converters: Analog Devices ADAU1467 automotive qualified audio processor. Processing @ 96 kHz.Analog Devices 3 x ADAU1978 (4ch) and ADAU1966A (16ch) A/D and D/A converters (24 bit/192 kHz) providing very high level performance
Filter type: Full / High-Pass / Low-Pass / Band-Pass
Filter mode and slope:
Linkwitz-Riley @ 12/24/36/48 dB/Oct.
Butterworth @ 6/12/18/24/30/36/42/48 dB/Oct.
Bessel @ 6/12/18/24/30/36/42/48 dB/Oct.
Chebyshev @ 6/12/18/24/30/36/42/48 dB/Oct.
QLP @ 6 dB/Oct.
Crossover frequency: 20 Hz χ 20 kHz
Phase control: 0° / 180°, All-Pass filters
Analog Input Equalizer (20 Hz χ 20 kHz): 12 Biquad + Delay
Output Equalizer: Parametric/Graphic Biquad: 15 poles, 20 Hz χ 20 kHz
Input and Output Real Time Audio Monitor: RTA
Time Alignment Distance: 0 χ 510 cm / 0 χ 200.8 inches
Time Alignment Delay: 0 χ 15 ms
CONTROL CONNECTIONS
Audison DRCC port: Input for DRCC remote control (Optional)
Audison ADC port: Manage other Audison devices that support this standard
Control 1 wire: Customizable functions (+ 12 V activated)
Control 2 wire: Customizable functions (+ 12 V activated)
GENERAL REQUIREMENTS
PC connections: Micro USB 1.1 / 2.0 / 3.0 Compatible
Software/ PC requirements: Windows 10, Windows 11 (min. res. 1024 x 768
Ambient operating temperature range: 0 °C to 55 °C (32 °F to 131 °F)
SIZE / WEIGHT
Max size W x H x D (cm/inch): 20,0 x 4,7 x 13,4 / 7.87 x 1.85 x 5.27
Weight (kg/lb): 1.49 / 3.28
FEATURES:
adt: Enjoy the improved audio performance of the latest generation Audison D-Class technology.
Fully bridgeable: Maximum versatility thanks to the bridging option for each pair of channels.
dpd: Forza amplifiers have two independent power supplies: the audio amplifier power supply is loosely regulated, which allows superior dynamic performance. The DSP power supply is stiffly regulated, which maintains DSP microprocessor operation even during lower-voltage transient states (i.e., start/stop operation).
Hi-Res: Native DSP working at 24 bit/96 kHz and an extended audio band up to 40 kHz.
Full DA HD: Pure digital signal transfer with a resolution up to 24bit/96 kHz.
qio: Quick I/O Configuration speeds up system definition and signal routing.
absolute Volume: When connected with Audison B-CON hi-res Bluetooth receiver, this feature manages the Master Volume of the Forza amp thus ensuring full dynamic range signal at the input.
maestro AR: iDatalink Maestro AR native support for a total integration with OEM infotainment.
8 inputs: Equipped with eight analog inputs, to support total connectivity even with the most complex OEM systems.
esa: Electrical Signal Analysis ensures proper integration and correction for each input channel.
de-eg: Automatically sums and reverses OEM equalization.
de-time: Input delay compensation of time-delayed factory outputs prior to signal summing.
de-phase: Allows left and right inputs to match in phase before tuning, even if OEM phase processing has been used.
USS: Universal Speaker Simulator technology on high-level inputs for maximum compatibility with any type of Head-Unit OEM Source.
bit-Drive: Next-generation bit Drive software platform - developed for this family of products - simplifies every control and function.
14 dsp outputs: 14 DSP-processed output channels for a total control.
6 pre-outs: 6 native pre-out channels for maximum versatility.
arta: The acoustic analysis integrates the response graph into the equalizer display ensuring efficient tuning and great sound, compatible with any 24-bit USB microphone.
erta: The electrical analysis integrates the response graph into the input equalizer display, ensuring efficient tuning.
Das Kraftpaket für einfache OEM-Integrationen
Die neue UP 8DSP ist ein wahres Multitalent, das nicht nur unbändig Power und Dynamik für echten Hifi-Sound liefert, sondern gleichzeitig alle Voraussetzungen für eine einfache Integration ins Fahrzeug mit an Bord hat.
Nahtlose Anbindung
Mit ihren sechs Highlevel-Eingängen, einem optischen Digitaleingang, dem MATCH Extension Card Slot und vielen intelligenten Technologien, wie beispielsweise dem proprietären ADEP.3-Schaltkreis, ist die UP 8DSP optimal für eine nahtlose Anpassung an bestehende Mehrkanal-Soundsysteme gerüstet.
Des Weiteren lassen sich mit den insgesamt acht Verstärkerkanälen, sowie dem zusätzlichen Vorverstärkerausgang, dank des leistungsstarken 9-Kanal DSP auch individuelle Lautsprecherkonfigurationen realisieren. Zwei Endstufen-Kanäle liefern mit jeweils 160 W Sinusleistung an 2 Ohm mächtig Dampf, um selbst großen Subwoofern auf die Sprünge zu helfen.
Virtual Channel Processing – so geht Signal-Routing heute
Eine optimale Adaption an bestehende Mehrkanal-Soundsysteme macht eine vernünftige Verwaltung und Konfiguration der vielen DSP-Kanäle im Verstärker unumgänglich – von daher war es keine Frage, dass die UP 8DSP auch mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde.
Speziell wenn die Front-, Heck-, und auch Centersysteme in verschiedene aktive Mehrwegesysteme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung, als auch bei der Bedienbarkeit, schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und unsere proprietären FX-Soundfeatures frei zuzuordnen.
Darüber hinaus ist die UP 8DSP dank ihrer üppigen Anzahl an Kanälen, in Verbindung mit dem optionalen MEC ANALOG IN Modul, auch ein idealer Kandidat für Applikationen, bei denen ein 1 zu 1 Routing (IOR) erforderlich ist.
ACO – Advanced 32 Bit CoProcessor-Plattform
Die UP 8DSP ist natürlich mit der proprietären 32 Bit ACO-Plattform ausgestattet – diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern bietet vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Kompaktes Format
Trotz großem Funktionsumfang und einer geballten Leistung von 6 x 65 an 4 Ohm plus 2 x 90 / 160 Watt an 4 / 2 Ohm, kommt die UP 8DSP MATCH-üblich in einem überaus kompakten Design daher, sodass der Verbau selbst bei beengten Platzverhältnissen problemlos möglich ist.
DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse
Selbstverständlich ist die MATCH UP 8DSP über unser neues, professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 5 konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der neuen, proprietären TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit.
Features
Hocheffizienter 8-Kanal Verstärker mit 1-Kanal Line-Ausgang und 9-Kanal DSP
Perfekt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen
Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für erweiterten Funktionsumfang
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer
SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
Intelligenter 6-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis
1 zu 1 Kanalrouting-Option (IOR) in Verbindung mit dem optionalen MEC ANA-LOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
MEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
SCP (Smart Control Port) für optionales Zubehör, wie DIRECTOR, CONDUCTOR & Co.
Auto Remote Schalter
Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Class GD Technologie
Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.
ACO – Advanced 32 Bit CoProcessor
Der MATCH UP 8DSP Verstärker verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups.
Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer.
Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 8DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die UP 8DSP erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 8DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 8DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
Leistung RMS / Max.
- @ 4 Ohm Kanal A - F: 6 x 65 Watt
- @ 2 Ohm -
- @ 1 Ohm -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
- Subwooferausgang an 4 Ohm Kanal G - H: 2 x 90 Watt
- Subwooferausgang an 2 Ohm Kanal G - H: 2 x 160 Watt
Verstärkertechnologie Class GD
Eingänge 6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x MEC
1 x Remote In
Eingangsempfindlichkeit 2,8 - 11 Volt
Eingangsimpedanz Cinch -
Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3
Ausgänge 8 x Lautsprecherausgang
1 x Cinch
1 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 10 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 106 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 104 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme DC 12 V ⎓ 40 A max.
Leerlaufstromaufnahme 380 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out
Abmessungen (H x B x T) 46 x 130 x 153 mm
Lieferumfang
1 x MATCH UPGRADE Verstärker UP 8DSP
4 x Anschlusskabel
1 x Control Input-to-SCP Adapter
1 x Power Input Stecker
1 x Montagebleche & -material
1 x USB Kabel
1 x Bedienungsanleitung
Kraftvolle Advanced CLASS-D 7-Kanal Technologie, beeindruckende THD+N Verzerrungswerte, HiRes WiFi-Streaming (iOS & Android), intergrierter EQ mit 7 x 10 vollparametrischer EQ Bänder je Ausgang und 8 x 21 vollparametrischer EQ Bänder je Eingang, revolutionäre App-Steuerung, SPDIF Eingang, Hi-Level und Low-Level Eingänge, Start/Stopp fähig, DSP kontrollierter Sub-Output, integriertes Mess-System mit Mikrophon-Eingang, High/Low Shelf Filter. Die STEALTH CONTROL Kabelfernbedienung für universelle Steuerung ermöglicht eine optimale Bedienung, frei wählbare LED Beleuchtung des Verstärkers sowie der Remote Control. Hier stimmt einfach alles! Engineered in Germany.
Technische Daten:
Ausgangsleistung: 5 x 100W + 2 x 180W RMS
Ultra Low THD+N 0.003% @ 5 W RMS
Hi-Lo Level Eingänge
SPDIF Eingang
HiRes Streaming (Android & iOS)
Volle Kontrolle mittels innovativer ETON App
Remote Out & DSP Sub out
Auto-Sense On Funktion (BTL & Musiksignal)
Je Ausgang: 10 vollparametrische EQ Bänder inkl. High/Low Shelf frei wählbar (80 Band)
Je Eingang: 21 vollparametrische EQ Bänder inkl. High/Low Shelf frei wählbar (168 Band)
LZK bis 20 ms in 0.02 ms Schritten
HP/LP/BP: 6 - 48 dB
Phasendrehung 0/180° je Kanal
Frei zuweisbare Ein- & Ausgänge inkl. Mischer
frei wählbare Farbeinstellung der Fernbedienung.
Abmessungen: (B x T x H, ohne Anschlüsse): 250mm x 142mm x 50mm
Sie fahren einen VW Golf 6 oder Scirocco und der Klang des verbauten Dynaudiosystems reicht Ihnen nicht aus? Sie stört der weiche Bassbereich und die recht vorlaute und harte Hochtonwiedergabe? Wir haben die einfache Plug and Play Lösung dafür!
Mit unserem speziell abgestimmten Dynaudio DSP Verstärker Upgrade Kit spielt Ihr Auto binnen Minuten auf einen ganz anderen (hohem) Niveau. Wir haben lange an einer Lösung für den doch recht bescheidenen Klang des Dynaudio Systems gearbeitet. Wichtig war das die original Lautsprecher weiter genutzt werden können und das Ganze einfach zum austauschen ist. Also original Verstärker abstecken, neuen Verstärker anstecken und man ist (fast) fertig. Warum das (fast) in Klammern? Zwei Sachen sind zu beachten.
1. Das vorhanden Radio muß umcodiert werden, d. h. Dynaudio wird rauscodiert. Das kann kostenlos bei uns erfolgen oder in einer VW Werkstatt oder bei jemanden der mit VCDS umgehen kann.
2. Die Türen/Seitenteile sollten gedämmt werden um ein wirklich optimales Ergebnis zu erhalten
Was bringt der Tausch?
Der neue Verstärker ist auf den Fahrerplatz optimiert, jeder Lautsprecher wurde einzeln gemessen, seine Trennfrequenzen neu eingestellt, der Frequenzgang angepasst und die Laufzeit eingestellt. So erhält man eine hohe und absolut fokussierte Bühne, tonale Ausgewogenheit und ein sehr dynamisches Klangbild. Alles spielt auf den Punkt, präzise, straff und auflösend. Dazu kommt ein höherer Maximalpegel und durch die (wichtig!) gedämmten Türen gibt es kein lästiges Geklapper mehr.
Technische Daten des Verstärkers:
Leistung gesamt: 440W RMS
56bit Signalverarbeitung des DSP
Signal-Rauschabstand: > 100dB
Start/Stop kompatibel
Über 90% Wirkungsgrad
Erweiterungsmöglichkeiten:
Kombinierbar mit unserem VAG Plug-In Sub 25 aktiv
Sollten Sie schon eine Suberweiterung haben können wir diese gern adaptieren
Auf den Produktbildern ist auch der Frequenzgang vorher/nacher zu sehen. Für das klanglich beste Ergebnis müssen Sie den Fader nach vorn stellen. Der Verstärker wird auf dem Träger des original VW Dynaudioverstärkers verschraubt.
Bei Interesse kann der Dynaudio DSP Verstärker gern im eigenen Fahrzeug Probe gehört werden. Rufen Sie uns einfach unter 05223/7926728 für einen Termin an.
Digitaler 8-Kanal DSP Verstärker mit 56 Bit Signalverarbeitung
Die Krone der Plug&Play-Verstärkerserie - die neue PP 86DSP stellt mit ihrer enormen Leistungsfähigkeit auf kleinstem Raum alles bisher da gewesene in den Schatten. Neben ihrem gigantischen Funktionsumfang schlägt sie dank Audiotec Fischers einzigartiger Class HD Technologie
auch in Bezug auf den Wirkungsgrad ein neues Kapitel auf. Die Kombination aus modernster Digitalverstärker-Technologie und einem dynamisch geregelten Schaltnetzteil reduziert Wärmeentwicklung und Strombedarf auf ein absolutes Minimum. Doch damit nicht genug - ganze acht getrennte und frei konfigurierbare Verstärkerkanäle mit mächtig viel Power erlauben selbst komplexe Systemkonfigurationen mit einem einzigen Verstärker.
Technische Daten:
Windows Interface – Kommunikation via USB 2.0
Class HD - 8 Kanal plug & play Verstärker
8 x 55 Watt RMS @ 4 Ohm / 8 x 70 Watt RMS @ 2 Ohm
8 verstärkte DSP Kanäle & 2 RCA Outputs (frei konfigurierbar über USB-PC Anschluß)
AUX Input
Eco-Mode
"Start-Stop" kompatibel
Digitaleingang (S/PDIF)
Stromterminals
Wirkungsgrad bis 90% - perfekt für Elektro- und Hybrid KFZ
Ch 7/8 für High und Low-level Output benutzbar
optional frei konfigurierbare Kabelfernbedienung erhältlich
Extrem kompakte Abmessungen : 44 x 185 x 164 mm
POWER SAVE MODUS
Der optional einstellbare Power Save Modus ist in der Grundeinstellung implementiert. Er erlaubt es, die Leistungsaufnahme der an den Prozessor angeschlossenen Verstärker drastisch zu reduzieren, wenn für länger als 60 sec. kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45min eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlassen und abgeschlossen hat. Sobald der „Power Save Mode“ aktiv ist, wird der „Remote Output“ und damit die angeschlossenen Verstärker abgeschaltet. Der DSP reaktiviert den Remote Output innerhalb 1 Sekunde, sobald wieder ein Musiksignal an einem seiner Eingänge anliegt.
START-STOP-FÄHIGKEIT
Das Netzteil im DSP stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen der Spannungsversorgung bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der DSP auch beim Motorstart voll funktionsfähig bleibt.
INTELLIGENTER HIGHLEVEL-EINGANG
Der vierkanalige, volldifferentielle Hochpegeleingang ist mit Audiotec Fischers einzigartigem DEP-Schaltkreis (Diagnosis Error Protection) ausgestattet, so dass OE-Radios mit Diagnosefunktion keinerlei Fehlermeldungen beim Anschluss des DSP’s anstelle der Original-Lautsprecher generieren können.
AUDISON FORZA, THE NEXT LEVEL OF OEM INTEGRATION AND TUNING. MONO AMPLIFIER - 1200W
Discription:
More Power
More Information
More Control
More Inputs
More Speed
More Tools
More Capabilities
More Guidance
More Flexibility
all in one state-of-the-art platform!
AUDIOPHILE SOUND YOU EXPECT FROM AUDISON
AUDIOPHILE SOUND YOU EXPECT FROM AUDISON
AF M1D boasts one high-fidelity amplified channel 600W @4Ω*, 1000W @2Ω*, and 1200W @1Ω* with the audiophile sound of the latest generation Audison D-Class technology. Higher switching frequencies, steeper filtering, and higher-tolerance components deliver sound above and beyond the expectation of Class D – in an amazingly compact package!
*Output Continuous Power (RMS) @14.4 VDC, 1% THD, all channels driven.
Technical Specification:
POWER SUPPLY
Nominal power supply voltage / fuse: 11 ÷ 15 VDC / 2 x 35A
Pulse operating voltage: 6.5 ÷ 17.5 VDC
Idling current: 1.3 A
Standby current draw: 0.005 mA
Consumption @ 14.4 VDC, Minimum load impedance (Max Musical Power): 65 A
Remote IN: 4 ÷15 VDC (1 mA)
Remote OUT: 6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/off from Speaker-In 1.5 VDC
Efficiency @ rated power (RMS) @14.4 VDC, 1% THD,4Ω, All Channels: 81%
AMPLIFIER STAGE
Distortion – THD+N @ 1 KHz, 4Ω, 70% Rated Power: 0.1%
Damping factor @ 1 kHz , 4Ω, 2 VRMS: 140
Bandwidth @ -3 dB: 10 Hz ÷ 500 Hz
S/N ratio (A weighted @ 1 V Input, Rated Power) Master Input: 105 dBA
Minimum load impedance: 1 Ω
Output Continuous Power (RMS) @14.4 VDC, 1% THD:
· 1 Ch @ 4Ω: 600 W
· 1 Ch @ 2Ω: 1000 W
· 1 Ch @ 1Ω: 1200 W
CEA SPECIFICATIONS
Output power @ 4Ω, 1% THD+N, 14.4 V: 600 W
SN ratio (ref. 1 W output): 80,5 dB
INPUTS / OUTPUTS / FILTERS
Inputs Pre-In / Speaker-In
Input sensitivity Pre-In 0.6 ÷ 6 VRMS
Input sensitivity Speaker-In 2.2 ÷ 22 VRMS
SUB remote Volume Control (optional) ±12 dB
GENERAL REQUIREMENTS
Ambient operating temperature range: 0 °C to 55 °C (32 °F to 131 °F)
SIZE / WEIGHT
Max size W x H x D (cm/inch): 24,0 x 4,7 x 15,6 / 9.44 x 1.85 x 6.14
Weight (kg/lb): 2.04 / 4.49
FEATURES:
Hi Res Audio: Extended audio band up to 40 kHz.
USS: Universal Speaker Simulator technology on high-level inputs for maximum compatibility with any type of Head-Unit OEM Source.
6-Kanal Verstärker mit 10-Kanal DSP, 6-Kanal Highlevel-Eingang & ACO-Plattform
Das rockt – die neue M SIX DSP
Die M SIX DSP präsentiert sich nur auf den ersten Blick als Sechskanal-Verstärker – vielmehr hat man es hier trotz der geringen Abmessungen mit einer mächtigen Schaltzentrale zu tun, die über nicht weniger als insgesamt zehn prozessierte DSP-Kanäle verfügt. Und über reichlich Leistung dazu, denn 100 Watt Dauerleistung pro Kanal sowohl an 4 Ohm wie an 2 Ohm schüttelt dieser Verstärker geradezu lässig aus dem Ärmel. Dazu gesellt sich ein fantastisches Ausstattungspaket, welches spätestens beim Preis-Leistungsverhältnis für leuchtende Augen sorgen wird.
<hr></hr>
Klanglich durch und durch HELIX!
Klangliche Kompromisse haben in einem HELIX-Produkt nichts zu suchen – und deshalb ist auch die M SIX DSP mit allen Finessen für perfekten Sound ausgestattet. Getrennte AD- und DA-Wandler der neuesten Generation von Asahi Kasei mit einer nativen Auflösung von 32 Bit sind auf der in Deutschland gefertigten DSP-Leiterkarte genauso selbstverständlich wie der Einsatz eines extrem leistungsfähigen DSP's aus dem Hause Analog Devices. Dazu liefern die sechs Vorverstärker-Ausgänge mit 6 Volt Ausgangsspannung mehr als genug Pegel, um jegliche Endstufe anzusteuern.
<hr></hr>
Flexibilität wie aus dem Lehrbuch
Schon die interne Verstärkersektion der M SIX DSP gibt sich wahrlich variabel – sie kann entweder im Sechskanal-Modus betrieben oder durch ihre Brückbarkeit auch als 5-Kanal oder 4-Kanal-Verstärker konfiguriert werden.
Doch damit nicht genug – in Verbindung mit den sechs Vorverstärkerausgängen lässt sich das System auf vielfältigste Weise ergänzen und bis auf 10 Kanäle aufrüsten. Allein schon in Kombination mit den anderen Verstärkern der M Serie (M ONE X, M FOUR oder M SIX) ergeben sich mehr als ausreichend Möglichkeiten, um die Anzahl der Leistungskanäle zu erweitern. So werden komplexe aber dennoch bezahlbare und vor allem platzsparende Multikanal-Systeme mit enormer Leistung spielend möglich.
<hr></hr>
Virtual Channel Processing – so geht Signal-Routing heute
Viele DSP-Kanäle wollen vernünftig verwaltet und konfiguriert werden – von daher war es keine Frage, dass die M SIX DSP auch mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde.
Die Adaption an moderne OE-Soundsysteme über eine steigende Anzahl von Signaleingängen macht eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung als auch bei der Bedienbarkeit schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Augmented Bass Processing" frei zuordnen zu können.
<hr></hr>
Das Plus an Geschwindigkeit – dank ACO
Schneller ist besser – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für deutlich mehr Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
<hr></hr>
Kompakt, cool und maximal praxistauglich
Trotz des enormen Funktionsumfangs und der satten Ausgangsleistung präsentiert sich die M SIX DSP in typischem HELIX-Outfit mit klaren Linien genauso fantastisch kompakt wie eine M FOUR oder ONE. Dank ihrer Class D-Verstärkertechnologie behält sie auch bei voller Leistung einen "kühlen Kopf". Und auch für die mittlerweile alltäglichen Herausforderungen bei der Integration in OEM-Systeme ist sie dank Features wie Start-Stopfähigkeit, ADEP.3-Schaltkreis und Power Save Mode bestens gerüstet.
<hr></hr>
Technische Daten:
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm 6 x 100 Watt
- @ 2 Ohm 6 x 100 Watt
- @ 1 Ohm -
- gebrückt an 4 Ohm 3 x 200 Watt
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Bis zu 130 Watt RMS @ 4 / 2 Ohm
Verstärkertechnologie Class D
Eingänge 6 x Cinch
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempfindlichkeit Cinch 1 - 4 Volt
Hochpegel 5 - 20 Volt
Eingangsimpedanz Cinch 22 kOhm
Eingangsimpedanz Highlevel 9 - 33 Ohm oder 20 kOhm
Ausgänge 4 x Lautsprecherausgang
6 x Cinch
2 x Remote Out
Ausgangsspannung Cinch 6 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: AKM 32 Bit
D/A: AKM 32 Bit
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 102 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 1500 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 30 A Maxi Stecksicherung (FK3)
Zusätzliche Features ADEP.3-Schaltkreis, Auto Remote-Schalter, 32 Bit CoProcessor, Control Input
Abmessungen (H x B x T) 50 x 320 x 154 mm
AUDISON FORZA, THE NEXT LEVEL OF OEM INTEGRATION AND TUNING. 6 Channels AMPLIFIER - 1320W
Discription:
More Power
More Information
More Control
More Inputs
More Speed
More Tools
More Capabilities
More Guidance
More Flexibility
all in one state-of-the-art platform!
AUDIOPHILE SOUND YOU EXPECT FROM AUDISON
AF M6D boasts six high-fidelity amplified channels 135W x 6 @4Ω*, 220W x 6 @2Ω*, with the audiophile sound of the latest generation Audison D-Class technology. Higher switching frequencies, steeper filtering, and higher-tolerance components deliver sound above and beyond the expectation of Class D – in an amazingly compact package! The audio band is extended up to 40 kHz earning the coveted High-Resolution certification. Bridging channel pairs results in 440W x 3 @4Ω*, guaranteeing flexible and powerful performance.
*Output Continuous Power (RMS) @14.4 VDC, 1% THD, all channels driven.
Technical Specification:
POWER SUPPLY
Nominal power supply voltage / fuse: 11 ÷ 15 VDC / 2 x 35A
Pulse operating voltage: 6.5 ÷ 17.5 VDC
Idling current: 1.0 A
Standby current draw: 0.009 mA
Consumption @ 14.4 VDC, Minimum load impedance (Max Musical Power): 67 A
Remote IN: 4 ÷15 VDC (1 mA)
Remote OUT: 6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/off from Speaker-In 1.5 VDC
Efficiency @ rated power (RMS) @14.4 VDC, 1% THD,4Ω, All Channels: 81%
AMPLIFIER STAGE
Distortion – THD+N @ 1 KHz, 4Ω, 70% Rated Power: 0.04%
Damping factor @ 1 kHz , 4Ω, 2 VRMS: 160
Bandwidth @ -3 dB: 10 Hz ÷ 42 kHz
S/N ratio (A weighted @ 1 V Input, Rated Power) Master Input: 103 dBA
Minimum load impedance: 6Ch: 2Ω 3Ch – (Bridge 1/2; 3/4; 5/6): 4Ω
Output Continuous Power (RMS) @14.4 VDC, 1% THD:
· 6 Ch @ 4Ω: 135 W x 6
· 6 Ch @ 2Ω: 220 W x 6
· 3 Ch (Bridge 1/2; 3/4; 5/6) @ 4Ω:: 440 W x 3
CEA SPECIFICATIONS
Output power @ 4Ω, 1% THD+N, 14.4 V: 130 W x 4
SN ratio (ref. 1 W output): 80 dB
INPUTS / OUTPUTS / FILTERS
Inputs Pre-In / Speaker-In
Input sensitivity Pre-In 0.6 ÷ 6 VRMS
Input sensitivity Speaker-In 2.2 ÷ 22 VRMS
SUB remote Volume Control (optional) ±12 dB
GENERAL REQUIREMENTS
Ambient operating temperature range: 0 °C to 55 °C (32 °F to 131 °F)
SIZE / WEIGHT
Max size W x H x D (cm/inch): 24,0 x 4,7 x 15,6 / 9.44 x 1.85 x 6.14
Weight (kg/lb): 1.95 / 4.3
6-Kanal DSP Endstufe mit 8 Kanal DSP - Die Lösung für alle OEM Anwendungen
Technische Daten:
Leistung an 4 Ohm: 4x 50W + 2 x 90W RMS
Kanal 5+6 2 Ohm stabil und brückbar (1x 250W RMS)
Class G/H
Molex Anschlussklemmen
ultra kompakt
Maße: 15 x 13,3 x 4,6 cm
Besonderheiten:
Signalgesteuertes Netzteil: Im Gegensatz zu Class G/H wird das Netzteil nur bei Bedarf (hohen Pegeln) zugeschaltet und abhängig vom Leistungsbedarf geregelt. Benefit: Der Ruhestrom liegt zwischen 250mA und 450mA (je nach Lautsprecherbeschaltung) -> Besonders interessant für Elektromobilität und Wohnmobile
Wandlerlose High-Speed PWM Endstufen: Hocheffiziente PWM-Endstufen mit der derzeit schnellsten Trägerfrequenz weltweit (>2MHz), ermöglicht HiRes-Audio-Übertragung und die extrem kleine Baugröße. Die Modulation erfolgt ohne DAC direkt aus dem 96kHz TDM-Signal des DSP, dadurch ist das Grundrauschen gegen Null und THD+N ~0,02% / 1W.
Hardware:
Eingangsseite:
4x Analogeingänge High-Level bis 30V + 2x High-Level oder RCA (umschaltbar), weitere 4 High-Level per optionaler Steckkarte
1x Digitaleingang SP-Dif optisch
1x Bluetooth-Port mit SP-Dif – TTL (8kHz – 96kHz, z.B. für Mos_BTS Bluetooth Streaming Modul)
1x Bluetooth extended digital Audio Port (BT+) (flexibler 8kHz – 384kHz synchroner Digitaleingang für Audioquellen mit 2 – 16 Kanälen, direkter DSP-Zugang ohne Jitter, z.B. für MOS BTS96k BT streaming Modul oder erweiterte Analogeingänge)
DSP-Teil:
294.912 MHz, 32-bit Audio-Port, 64-Bit Core. Double Precision 56Bit Filterberechnung. 3072 SIMD instructions per sample at 96 kHz. ASRCs from 1:8 up to 7.75:1 ratio and 139 dB DNR.
Ausgänge:
2-Kanal RCA (prozessiert)
Remote-out
Control:
2x Bluetooth control Port (Anschluss MOS-BT3.0 (App-Steuerung), RC-Can (CAN-Bus-Steuerung)
1x Remote Out, 1x Remote In, Auto-Remote bei Highlevel-Anschluss.
Abmessungen: 150x133x46 mm
Anschlüsse mit MOLEX® Steckkontakte.
Sehr kleine Baugröße mit geringer Wärmeentwicklung, bestens für Installation hinter Verkleidungen geeignet.
Software
9 Band parametrischer Eingangs-EQ (De-Equalizing) 6x Eingangs-Delay 0 – 3ms / 0,01ms (De-Delay)
Flexibler Mischer für Signalrouting (Seitengetrennt, kann summieren und subtrahieren, 10 Eingänge auf 4x2 Ausgangsgruppen)
3x 30 Band Gruppen-EQ (parametrisch, relative Phase bleibt stabil)
10 Band Ausgangsfilter HighPass / LowPass / HighShelf / LowShelf / Notch / Allpass 1. + 2. Ordnung / Speaker-EQ)
8x Speaker-Delay 0 – 12ms, 0,01ms
8x Speaker Phase switch.
Optionales Zubehör:
Fernbedienungen RCD, RC-Mini, RTC-Hub
RC-CAN (CAN-Bus)
Bluetooth-Module für App-Steuerung, Audiostreaming, USB-PC-Programmierung
RCA-Kabelbaum EXT.4HLin für 4 analoge Eingänge
Verbindungskabel EXT.4LINK zu anderen PICOs
BT+-Erweiterung 4 analoge Eingänge
BT+-Erweiterung Audiostreaming 24/96 „Direct In“ via I^2S
BT+-Erweiterung USB-Programmiermodul
Plug‘n‘play-Kabelbäume zum Fahrzeug
NEU!!! V6-KANAL CLASS D VERSTÄRKER MIT 8-KANAL DSP · 750 WATT RMS · V3 Edition, Neuer Prozessor, PC-Software & App
Beschreibung:
Der beliebte M6v3 Amp ist jetzt auch als 24V-Version für Trucks und Busse erhältlich. Man sollte gar nicht vermuten, dass in dem kleinen Gehäuse ein ausgewachsener Class D Verstärker werkelt, der sechs paarweise brückbare Ausgänge mit jeweils 125 Watt RMS pro Kanal (an 2 Ohm) befeuert. Insgesamt stehen so 750 Watt RMS zur Verfügung. Die kompakten Abmessungen werden durch eine aufwendige 4-fach kaschierte Platine ermöglicht, die aufgrund der günstigen Topologie zudem auch wirkungsvoll EMV-Störungen unterdrückt - gerade bei Full-Range Class D Verstärkern ein Muss.
Als Herzstück fungiert der State-of-the-Art DSP-Chip ADAU1452 aus dem Hause Analog Devices, der von den Musway Ingenieuren fein abgestimmt wurde und keine audiophilen Wünsche offen lässt. Anschluss findet der Verstärker über einen platzsparenden Kabelbaum mit ISO-Steckern, individuelle Plug+Play Kabelsätze sind ebenfalls verfügbar. Sinnvolle Zusatzfeatures sind Soft-Clipping zum Schutz der Elektronik und der Lautsprecher im 2-Ohm Betrieb sowie der neu entwickelte Hochpegel-Eingang mit Error Protection System, welcher bei Anschluss an OEM-Werksradios verhindert, dass keine Funktionen beeinträchtigt werden oder Fehlermeldungen in den Fahrzeugspeicher geschrieben werden.
Facts:
Intelligenter Hochpegeleingang mit EPS (Error Protection System)
Start-Stopp ready, Automatische Einschaltfunktion
Burr-Brown Wandler (PCM3168A) und Analog Devices DSP (ADAU1452)
Dual 32bit, 330 MHz DSP-Technologie, steuerbar über neue V3 DSP Software und V3 App
Soft-Clipping (Leistungsabschwächung) im 2 Ohm-Betrieb
Signalrauschabstand ≥90dB, Frequenzgang 15 Hz – 22 kHz (-3dB)
Klirrfaktor ≤0,1% (1 kHz, 4Ohm, 90% Leistung)
Getrennt regelbare Eingangsempfindlichkeit (Kanal 1-4, Kanal 5-6), Clipping LED
Externer Bluetooth® USB-Dongle (BTS & BTA2) für Audio Streaming & App-Steuerung (optional)
Digitale Fernbedienung (DRC1) mit OLED-Display zur Steuerung diverser DSP-Funktionen (optional)
QUICK CONNECT Terminal zum Anschließen aller MUSWAY 2 + 2 Ohm Subwoofer-Systeme
Kabelsatz mit offenen Enden (ISO-Kabelsatz optional erhältlich)
NEU: · bis zu 4 Kanäle als Subwoofer regelbar über Remote
NEU: · Gruppenlaufzeitkorrektur einstellbar
NEU: · Software erkennt automatisch die angeschlossene Hardware
NEU: · Auto Turn On Empfindlichkeit in Software einstellbar
NEU: · Filter jetzt auch mit 6dB Flankensteilheit
NEU: · Versenden und Empfangen von Settings über WhatsApp™
NEU: · Plug & Play mit fahrzeugspezifischen Kabelsätzen (optional)
NEU: · Optionaler Bluetooth™ USB-Dongle für Audio Streaming (BTS)
NEU: · Optionaler Bluetooth™ USB-Dongle (BTA2) für Audio
NEU: · Streaming und APP Steuerung mit neuer Software im APP Store
Technische Daten:
6 x 90/125 Watt RMS @ 4/2 Ohm oder
3 x 250 Watt RMS 4 Ohm gebrückt
6 x Hochpegeleingang 4,8 – 20 V RMS
6 x Niederpegeleingang* (RCA) 2 – 6 V RMS
1 x AUX-Eingang/Stereo (RCA) 2 – 6 V RMS
1 x Eingang Optisch/Stereo (PCM, 96 kHz / 24 bit)
6 x Lautsprecherausgang verstärkt
2 x Vorverstärkerausgang (RCA) 4 V RMS (per DSP konfigurierbar)
Abmessungen: 15 x 4,4 x 22 cm
* nur mit optionalem MPK-RCA6/MPK-RCA6-PP Kabelset
Das Kraftpaket für einfache OEM-Integrationen
Die neue UP 6DSP ist ein wahres Multitalent, das nicht nur unbändig Power und Dynamik für echten Hifi-Sound liefert, sondern gleichzeitig alle Voraussetzungen für eine einfache Integration ins Fahrzeug mit an Bord hat.
Nahtlose Anbindung
Mit ihren sechs Highlevel-Eingängen, einem optischen Digitaleingang, dem MATCH Extension Card Slot und vielen intelligenten Technologien, wie beispielsweise dem proprietären ADEP.3-Schaltkreis, ist die UP 6DSP optimal für eine nahtlose Anpassung an bestehende Mehrkanal-Soundsysteme gerüstet.
Des Weiteren lassen sich mit den insgesamt 6 Verstärkerkanälen, sowie dem zusätzlichen Vorverstärkerausgang, dank des leistungsstarken 7-Kanal DSP auch individuelle Lautsprecherkonfigurationen realisieren. Zwei Endstufen-Kanäle liefern mit jeweils 160 W Sinusleistung an 2 Ohm mächtig Dampf, um selbst großen Subwoofern auf die Sprünge zu helfen.
Virtual Channel Processing – so geht Signal-Routing heute
Eine optimale Adaption an bestehende Mehrkanal-Soundsysteme macht eine vernünftige Verwaltung und Konfiguration der vielen DSP-Kanäle im Verstärker unumgänglich – von daher war es keine Frage, dass die UP 6DSP auch mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde.
Speziell wenn die Front-, Heck-, und auch Centersysteme in verschiedene aktive Mehrwegesysteme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung, als auch bei der Bedienbarkeit, schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und unsere proprietären FX-Soundfeatures frei zuzuordnen.
Darüber hinaus ist die UP 6DSP dank ihrer Anzahl an Kanälen, in Verbindung mit dem optionalen MEC ANALOG IN Modul, auch ein idealer Kandidat für Applikationen, bei denen ein 1 zu 1 Routing (IOR) erforderlich ist.
ACO – Advanced 32 Bit CoProcessor-Plattform
Die UP 6DSP ist natürlich mit der proprietären 32 Bit ACO-Plattform ausgestattet – diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern bietet vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Kompaktes Format
Trotz großem Funktionsumfang und einer geballten Leistung von 4 x 65 an 4 Ohm plus 2 x 90 / 160 Watt an 4 / 2 Ohm, kommt die UP 6DSP MATCH-üblich in einem überaus kompakten Design daher, sodass der Verbau selbst bei beengten Platzverhältnissen problemlos möglich ist.
DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse
Selbstverständlich ist die MATCH UP 6DSP über unser neues, professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 5 konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der neuen, proprietären TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit.
Features
Hocheffizienter 6-Kanal Verstärker mit 1-Kanal Line-Ausgang und 7-Kanal DSP
Perfekt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen
Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für erweiterten Funktionsumfang
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer
SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
Intelligenter 6-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis
1 zu 1 Kanalrouting-Option (IOR) in Verbindung mit dem optionalen MEC ANA-LOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
MEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
SCP (Smart Control Port) für optionales Zubehör, wie DIRECTOR, CONDUCTOR & Co.
Auto Remote Schalter
Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Class GD Technologie
Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.
ACO – Advanced 32 Bit CoProcessor
Der MATCH UP 6DSP Verstärker verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups.
Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer.
Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 6DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die UP 6DSP erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 6DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 6DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
Leistung RMS / Max.
- @ 4 Ohm Kanal A - F: 4 x 65 Watt
- @ 2 Ohm -
- @ 1 Ohm -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
- Subwooferausgang an 4 Ohm Kanal G - H: 2 x 90 Watt
- Subwooferausgang an 2 Ohm Kanal G - H: 2 x 160 Watt
Verstärkertechnologie Class GD
Eingänge 6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x MEC
1 x Remote In
Eingangsempfindlichkeit 2,8 - 11 Volt
Eingangsimpedanz Cinch -
Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3
Ausgänge 6 x Lautsprecherausgang
1 x Cinch
1 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 10 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 106 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 104 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme DC 12 V ⎓ 40 A max.
Leerlaufstromaufnahme 380 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out
Abmessungen (H x B x T) 46 x 130 x 153 mm
Lieferumfang
1 x MATCH UPGRADE Verstärker UP 6DSP
1 x Anschlusskabelset
1 x Power Input Stecker
1 x Montagebleche & -material
1 x USB Kabel
1 x Bedienungsanleitung
Die Match M 5.4DSP ist der Nachfolger der M5DSP MKII und die weltweit kleinste 5 Kanal DSP Endstufe mit integriertem 9 Kanal DSP.
Mit minimalsten Abmessungen und einer für die Baugröße (die M 5.4DSP ist kaum größer als eine Big Box Zigarettenschachtel) enorm hohen Leistung wendet sich die Match M 5.4DSP Endstufe an alle OEM Aufrüster. Sie eignet sich idealerweise für ein Front/Rear System und einen Subwoofer, alternativ läßt sich damit auch ein aktives 2-Wege Frontsystem mit Subwoofer ansteuern. Die Match M 5.4DSP unterstützt dabei zwei Arbeitsmodi:
Highpower Modus für maximale Performance
Midpower Modus mit reduzierter Leistung für Plug & Play Anwendungen
Technische Daten:
Class GD – 5 Kanal Plug & Play Verstärker mit 9CH DSP
Leistung Maxpower: 4 x 60 Watt RMS @ 4 Ohm + 90/160 Watt @ 4/2 Ohm Woofer
Leistung Midpower: 4 x 35 Watt RMS @ 4 Ohm + 60/100 Watt @ 4/2 Ohm Woofer
6x High Level Eingang
optischer SPDIF Eingang
4-Kanal Pre-Out für den Anschluss weiterer Verstärker
Automatic Remote Schalter On/Off
Start-Stopp kompatibel
4-Kanal DSP Endstufe mit 8 Kanal DSP - Die Lösung für alle OEM Anwendungen
Vierkanal Fullrange-PWM-Verstärker mit separater, synchronisierter Modulation. Bis zu 480Wrms Gesamtleistung, brückbar und 2-Ohm stabil. Damit beherrscht die PICO 4 jede Konstellation: Ob klassische Front-Sub / Front-Rear Konzepte, Doorboard, zwei Subwoofer oder Subwoofer mit Doppelschwingspule.
Technische Daten:
Leistung an 4 Ohm: 4x 90W oder 2 x 230W gebrückt
Class G/H
Molex Anschlussklemmen
ultra kompakt
Maße: 15 x 15,6 x 4,6 cm
Besonderheiten:
Signalgesteuertes Netzteil: Im Gegensatz zu Class G/H wird das Netzteil nur bei Bedarf (hohen Pegeln) zugeschaltet und abhängig vom Leistungsbedarf geregelt. Benefit: Der Ruhestrom liegt zwischen 250mA und 450mA (je nach Lautsprecherbeschaltung) -> Besonders interessant für Elektromobilität und Wohnmobile
Wandlerlose High-Speed PWM Endstufen: Hocheffiziente PWM-Endstufen mit der derzeit schnellsten Trägerfrequenz weltweit (>2MHz), ermöglicht HiRes-Audio-Übertragung und die extrem kleine Baugröße. Die Modulation erfolgt ohne DAC direkt aus dem 96kHz TDM-Signal des DSP, dadurch ist das Grundrauschen gegen Null und THD+N ~0,02% / 1W.
Hardware:
Eingangsseite:
4x Analogeingänge High-Level bis 30V + 2x High-Level oder RCA (umschaltbar), weitere 4 High-Level per optionaler Steckkarte
1x Digitaleingang SP-Dif optisch
1x Bluetooth-Port mit SP-Dif – TTL (8kHz – 96kHz, z.B. für Mos_BTS Bluetooth Streaming Modul)
1x Bluetooth extended digital Audio Port (BT+) (flexibler 8kHz – 384kHz synchroner Digitaleingang für Audioquellen mit 2 – 16 Kanälen, direkter DSP-Zugang ohne Jitter, z.B. für MOS BTS96k BT streaming Modul oder erweiterte Analogeingänge)
DSP-Teil:
294.912 MHz, 32-bit Audio-Port, 64-Bit Core. Double Precision 56Bit Filterberechnung. 3072 SIMD instructions per sample at 96 kHz. ASRCs from 1:8 up to 7.75:1 ratio and 139 dB DNR.
Ausgänge:
4-Kanal RCA (prozessiert)
Remote-out
Software
9 Band parametrischer Eingangs-EQ (De-Equalizing) 6x Eingangs-Delay 0 – 3ms / 0,01ms (De-Delay)
Flexibler Mischer für Signalrouting (Seitengetrennt, kann summieren und subtrahieren, 10 Eingänge auf 4x2 Ausgangsgruppen)
3x 30 Band Gruppen-EQ (parametrisch, relative Phase bleibt stabil)
10 Band Ausgangsfilter HighPass / LowPass / HighShelf / LowShelf / Notch / Allpass 1. + 2. Ordnung / Speaker-EQ)
8x Speaker-Delay 0 – 12ms, 0,01ms
8x Speaker Phase switch.
Optionales Zubehör:
Fernbedienungen RCD, RC-Mini, RTC-Hub
RC-CAN (CAN-Bus)
Bluetooth-Module für App-Steuerung, Audiostreaming, USB-PC-Programmierung
RCA-Kabelbaum EXT.4HLin für 4 analoge Eingänge
Verbindungskabel EXT.4LINK zu anderen PICOs
BT+-Erweiterung 4 analoge Eingänge
BT+-Erweiterung Audiostreaming 24/96 „Direct In“ via I^2S
BT+-Erweiterung USB-Programmiermodul
Plug‘n‘play-Kabelbäume zum Fahrzeug
AUDISON FORZA, THE NEXT LEVEL OF OEM INTEGRATION AND TUNING. 4 Channels AMPLIFIER - 1040W
Discription:
More Power
More Information
More Control
More Inputs
More Speed
More Tools
More Capabilities
More Guidance
More Flexibility
all in one state-of-the-art platform!
AUDIOPHILE SOUND YOU EXPECT FROM AUDISON
AF M4D boasts four high-fidelity amplified channels 160W x 4 @4Ω*, 260W x 4 @2Ω* with the audiophile sound of the latest generation Audison D-Class technology. Higher switching frequencies, steeper filtering, and higher-tolerance components deliver sound above and beyond the expectation of Class D – in an amazingly compact package! The audio band is extended up to 40 kHz earning the coveted High-Resolution certification. Bridging channel pairs results in 520W x 2 @4Ω*, guaranteeing flexible and powerful performance.
*Output Continuous Power (RMS) @14.4 VDC, 1% THD, all channels driven.
Technical Specification:
POWER SUPPLY
Nominal power supply voltage / fuse: 11 ÷ 15 VDC / 2 x 30A
Pulse operating voltage: 6.5 ÷ 17.5 VDC
Idling current: 1.3 A
Standby current draw: 0.007 mA
Consumption @ 14.4 VDC, Minimum load impedance (Max Musical Power): 52 A
Remote IN: 4 ÷15 VDC (1 mA)
Remote OUT: 6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/off from Speaker-In 1.5 VDC
Efficiency @ rated power (RMS) @14.4 VDC, 1% THD,4Ω, All Channels: 83%
AMPLIFIER STAGE
Distortion – THD+N @ 1 KHz, 4Ω, 70% Rated Power: 0.05%
Damping factor @ 1 kHz , 4Ω, 2 VRMS: 160
Bandwidth @ -3 dB: 10 Hz ÷ 42 kHz
S/N ratio (A weighted @ 1 V Input, Rated Power) Master Input: 103 dBA
Minimum load impedance: 4 Ch: 2Ω 2 Ch – (Bridge 1/2; 3/4): 4Ω
Output Continuous Power (RMS) @14.4 VDC, 1% THD:
· 4 Ch @ 4Ω: 160 W x 4
· 4 Ch @ 2Ω: 260 W x 4
· 2 Ch (Bridge 1/2; 3/4) @ 4Ω: 520 W x 2
CEA SPECIFICATIONS
Output power @ 4Ω, 1% THD+N, 14.4 V: 160 W x 4
SN ratio (ref. 1 W output): 80 dB
INPUTS / OUTPUTS / FILTERS
Inputs Pre-In / Speaker-In
Input sensitivity Pre-In 0.6 ÷ 6 VRMS
Input sensitivity Speaker-In 2.2 ÷ 22 VRMS
SUB remote Volume Control (optional) ±12 dB
GENERAL REQUIREMENTS
Ambient operating temperature range: 0 °C to 55 °C (32 °F to 131 °F)
SIZE / WEIGHT
Max size W x H x D (cm/inch): 24,0 x 4,7 x 15,6 / 9.44 x 1.85 x 6.14
Weight (kg/lb): 2.04 / 4.49
4-Kanal Verstärker mit 10-Kanal DSP, 6-Kanal Highlevel-Eingang & ACO-Plattform
Das rockt – die neue M FOUR DSP
Die M FOUR DSP präsentiert sich nur auf den ersten Blick als Vierkanal-Verstärker – vielmehr hat man es hier trotz der geringen Abmessungen mit einer mächtigen Schaltzentrale zu tun, die über nicht weniger als insgesamt zehn prozessierte DSP-Kanäle verfügt. Und über reichlich Leistung dazu, denn 100 Watt Dauerleistung pro Kanal sowohl an 4 Ohm wie an 2 Ohm schüttelt dieser Verstärker geradezu lässig aus dem Ärmel. Dazu gesellt sich ein fantastisches Ausstattungspaket, welches spätestens beim Preis-Leistungsverhältnis für leuchtende Augen sorgen wird.
<hr></hr>
Klanglich durch und durch HELIX!
Klangliche Kompromisse haben in einem HELIX-Produkt nichts zu suchen – und deshalb ist auch die M FOUR DSP mit allen Finessen für perfekten Sound ausgestattet. Getrennte AD- und DA-Wandler der neuesten Generation von Asahi Kasei mit einer nativen Auflösung von 32 Bit sind auf der in Deutschland gefertigten DSP-Leiterkarte genauso selbstverständlich wie der Einsatz eines extrem leistungsfähigen DSP's aus dem Hause Analog Devices. Dazu liefern die sechs Vorverstärker-Ausgänge mit 6 Volt Ausgangsspannung mehr als genug Pegel, um jegliche Endstufe anzusteuern.
<hr></hr>
Flexibilität wie aus dem Lehrbuch
Schon die interne Verstärkersektion der M FOUR DSP gibt sich wahrlich variabel – sie kann entweder im Vierkanal-Modus betrieben oder durch ihre Brückbarkeit auch als 3-Kanal oder 2-Kanal-Verstärker konfiguriert werden.
Doch damit nicht genug – in Verbindung mit den sechs Vorverstärkerausgängen lässt sich das System auf vielfältigste Weise ergänzen und bis auf 10 Kanäle aufrüsten. Allein schon in Kombination mit den anderen Verstärkern der M Serie (M ONE X, M FOUR oder M SIX) ergeben sich mehr als ausreichend Möglichkeiten, um die Anzahl der Leistungskanäle zu erweitern. So werden komplexe aber dennoch bezahlbare und vor allem platzsparende Multikanal-Systeme mit enormer Leistung spielend möglich.
<hr></hr>
Virtual Channel Processing – so geht Signal-Routing heute
Viele DSP-Kanäle wollen vernünftig verwaltet und konfiguriert werden – von daher war es keine Frage, dass die M FOUR DSP auch mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde.
Die Adaption an moderne OE-Soundsysteme über eine steigende Anzahl von Signaleingängen macht eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung als auch bei der Bedienbarkeit schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Augmented Bass Processing" frei zuordnen zu können.
<hr></hr>
Das Plus an Geschwindigkeit – dank ACO
Schneller ist besser – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für deutlich mehr Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
<hr></hr>
Kompakt, cool und maximal praxistauglich
Trotz des enormen Funktionsumfangs und der satten Ausgangsleistung präsentiert sich die M FOUR DSP in typischem HELIX-Outfit mit klaren Linien genauso fantastisch kompakt wie eine M FOUR oder ONE. Dank ihrer Class D-Verstärkertechnologie behält sie auch bei voller Leistung einen "kühlen Kopf". Und auch für die mittlerweile alltäglichen Herausforderungen bei der Integration in OEM-Systeme ist sie dank Features wie Start-Stopfähigkeit, ADEP.3-Schaltkreis und Power Save Mode bestens gerüstet.
<hr></hr>
Technische Daten:
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm 4 x 100 Watt
- @ 2 Ohm 4 x 100 Watt
- @ 1 Ohm -
- gebrückt an 4 Ohm 2 x 200 Watt
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Bis zu 135 Watt RMS @ 4 / 2 Ohm
Verstärkertechnologie Class D
Eingänge 6 x Cinch
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempfindlichkeit Cinch 1 - 4 Volt
Hochpegel 5 - 20 Volt
Eingangsimpedanz Cinch 22 kOhm
Eingangsimpedanz Highlevel 9 - 33 Ohm oder 20 kOhm
Ausgänge 4 x Lautsprecherausgang
6 x Cinch
2 x Remote Out
Ausgangsspannung Cinch 6 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: AKM 32 Bit
D/A: AKM 32 Bit
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 102 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 1500 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 30 A Maxi Stecksicherung (FK3)
Zusätzliche Features ADEP.3-Schaltkreis, Auto Remote-Schalter, 32 Bit CoProcessor, Control Input
Abmessungen (H x B x T) 50 x 230 x 154 mm
Mit der Audison Prima Line erhalten Sie Produkte für ein maximales Klangerlebnis bei geringem Platzbedarf und großer Erweiterbarkeit. Ca. 95% aller aktuell ausgelieferten PKW verfügen über ein fest eingebautes Infotainmentsystem mit guter Usability und Schnittstellen zu den modernen Medien wie iPhone, DAB+ und USB mp3. Leider wird der Sound dabei meistens vernachlässigt. Die Verstärker und Lautsprecher der Audison Prima Line ermöglichen eine Anbindung an die bestehenden Systeme und bieten Ihnen durch eine perfekte Abstimmung eine neue musikalische Dimension!
Der AP 8.9 bit ist der größte der DSP Verstärker, er verfügt über 8 frei programmierbare Endstufenkanäle und einen programmierbaren Ausgang zu Erweiterung mit dem AP 1D für eine hohe Subwoofer Power. Die Kanäle des AP 8.9 bit sind 2 Ohm stabil und brückbar, ermöglichen so eine nahezu verdoppelte Ausgangsleistung. Durch die Spannungsstabilität bis 7,5V ist auch der Einsatz bei Fahrzeugen mit Start/Stop Automatik gewährleistet, der Verstärker schaltet beim Fahrzeugstart nicht ab.
Technische Daten:
Spannung 7,5 - 15V DC
High Level Input mit Autosense
Low Level Input
Übertragunsbereich 10 - 22kHz
S/N Ratio: 95dBA
9 frei programmierbare Kanäle
Subwoofer Ausgang
optischer Eingang S/P DIF PCM 96kHz/24bit
Anschluß für DRC
Ausgangsleistung:
8x 35/65W an 4/2 Ohm
4x 130W an 4 Ohm
DSP Sektion:
Weiche: Full / Hi Pass / Lo Pass / Band Pass
Weiche Typ: Linkwitz 12/24 dB - Butterworth 6/12/18/24 dB
Frequenzen: 68 Steps von 20 - 20kHz
9 Para EQ Bänder ± 12dB
Laufzeitkorrektur bis 510cm in 2,8cm Schritten, Feinjustage 0,7cm
7 Presets speicherbar
Anschlüsse:
Micro USB
DRC Control
Automatik Speaker Presence
12V Control für optischen Eingang/ AUX/ Master
Abmessungen:
L x H x B (191 x 34 x 131mm)
Mit der Audison Prima Line erhalten Sie Produkte für ein maximales Klangerlebnis bei geringem Platzbedarf und großer Erweiterbarkeit. Ca. 95% aller aktuell ausgelieferten PKW verfügen über ein fest eingebautes Infotainmentsystem mit guter Usability und Schnittstellen zu den modernen Medien wie iPhone, DAB+ und USB mp3. Leider wird der Sound dabei meistens vernachlässigt. Die Verstärker und Lautsprecher der Audison Prima Line ermöglichen eine Anbindung an die bestehenden Systeme und bieten Ihnen durch eine perfekte Abstimmung eine neue musikalische Dimension!
Der AP 4 D ist eine Erweiterung zu den AP 5.9 bit und AP 4.9 bit DSP Verstärkern und bietet so 4 leistungsstarke Zusatzkanäle . Die Kanäle des AP 4 D sind 2 Ohm stabil und brückbar, ermöglichen so eine nahezu verdoppelte Ausgangsleistung. Durch die Spannungsstabilität bis 7,5V ist auch der Einsatz bei Fahrzeugen mit Start/Stop Automatik gewährleistet, der Verstärker schaltet beim Fahrzeugstart nicht ab.
Technische Daten:
Spannung 7,5 - 15V DC
4-Kanal Low Level Input
Übertragunsbereich 10 - 22kHz
S/N Ratio: 95dBA
Ausgangsleistung:
4x 70/130W an 4/2 Ohm
Abmessungen:
L x H x B (191 x 34 x 131mm)

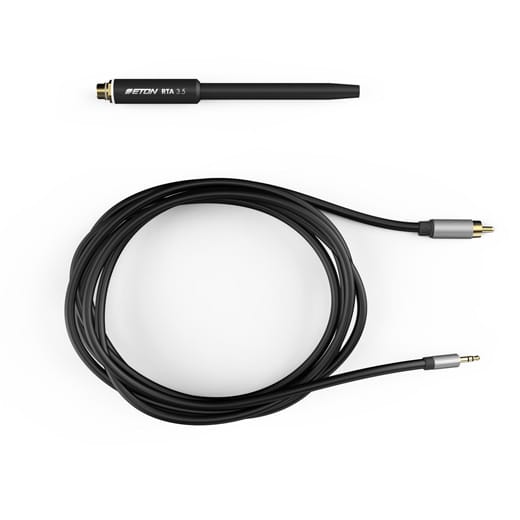

Mikrofon für die Real-Time Frequenzgangmessung und -bearbeitung mit den DSP Verstärkern STEALTH7.1DSP, MINI150.4DSP und POWER 150.6DSP.
Das ETON RTA3.5 ist ein neu entwickeltes, hochwertiges Messmikrofon zur Vermessung der Fahrzeug-Innenraumakustik und wird für die in den ETON DSP Verstärkern integrierte RTA Funktion (Real Time Analyzer) benötigt. Es ermöglicht feinzeichnende Frequenzgangmessungen im Fahrzeuginnenraum und bietet somit dem Nutzer die Möglichkeit, die im Fahrzeug verbauten Lautsprecher und Subwoofer optimal auf die akustischen Gegebenheiten anzupassen. Das hochwertige 160 mm Aluminium SQ-Stabmessmikrofon verfügt über ein 5 m langes, absteckbares, mehrfachgeschirmtes Cinch-Klinke Kabel, das speziell für die ETON Verstärker konzipiert wurde.
Das RTA3.5 ist für den Einsatz mit modernen Class-D Verstärkern optimiert und hat einen Messbereich von 20 Hz - 20 kHz mit einer Empfindlichkeit von -35 ñ4 dB (0 dB = 1V/pa, @ 1 kHz). Ein Rauschabstand von > 62 dB, eine Impedanz < 2,2 KOhm, die Betriebsspannung von 2 V mit einer Stromaufnahme von max. 0,5 mA und der Unterspannungsbetrieb von ca. -3 dB @ 1,5 V sind Garanten für eine optimale Messung. Punktgenaue Laufzeitkorrekturen, Ist-Werte Kontrolle und die passgenaue Einstellung von Aktiv-Filtern (für die Einstellung von Übernahmefrequenzen, Shelf-Filtern und Phasenlagen) sowie das exakte Setzen von EQ-Bändern im Frequenzspektrum lassen sich so realisieren: die volle Kontrolle dank Real Time Analyzer und RTA3.5 Messmikrofon - Engineered in Germany.
Technische Daten
Länge: 160 mm
Anschluss: 3.5 mm Klinke Kabellänge: Empfindlichkeit: -35ñ4dB(0dB=1V/pa,1KHz)
Impedanz: < 2.2 kOhm
Frequenzbereich: 20- 20 KHz
Max Arbeitsspannung: 10 Volt
Standard Arbeitsspannung: 2 Volt
Stromaufnahme: Max 0.5 mA
Empfindlichkeitsreduzierung: innerhalb -3dB bei 1.5 Volt
S/N Ratio: > 62 dB
