Class D 18-Kanal digital Verstärker mit integriertem 20-Kanal DSP-Signalprozessor für moderne Multikanal Soundupgrades
Das neue Multitool für Profis
Mit 18-Kanal High Level Eingang mit ADEP.3 und 6-Kanal Cincheingang ist die neue Helix V-Eighteen DIE Endstufe für die Nachrüstung in komplexen Werksanlagen und bietet so überhaupt erst die Möglichkeit, den Klang mit nur einer Komponenten mehr als deutlich zu verbessern.
Das Plus an Geschwindigkeit – dank ACO
Schneller ist besser – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für deutlich mehr Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Neue Signalwandler für optimierte Klangqualität
Anstatt eines kombinierten Codecs kommen bei der neuen V EIGHTEEN DSP getrennte AD- und DA-Wandler der neuesten Generation von Asahi Kasei mit einer nativen Auflösung von 32 Bit zum Einsatz. Somit ist im gesamten Signalpfad vom Eingang bis zum Ausgang die maximale Signalauflösung sichergestellt – und optimale Klangqualität garantiert.
Virtual Channel Processing – so geht Signal-Routing heute
Die Adaption an moderne OE-Soundsysteme über eine steigende Anzahl von Signaleingängen macht eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung als auch bei der Bedienbarkeit schnell an Grenzen. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Augmented Bass Processing" frei zuordnen zu können.
Extrem kontaktfreudig
Immer mehr Fahrzeuge sind ab Werk mit Soundsystemen ausgestattet, die einen mehrkanaligen Verstärker beinhalten, der nicht durch einen anderen Verstärker ersetzt werden kann. Die Adaption an eine solche Konfiguration erfordert nicht nur viele Eingangskanäle, sondern auch einen besonders weiten Stellbereich für die Eingangsempfindlichkeit. Die V EIGHTEEN DSP bietet deshalb neben den sechs Cinch-Eingängen gleich achtzehn Highlevel-Anschlüsse mit 4 V bis 32 V maximaler Eingangsspannung. Darüber hinaus ist dieser Verstärker natürlich auch mit dem ADEP.3-Schaltkreis der neuesten Generation ausgestattet.
Kraftpaket im edlen Gewand
Die neue V EIGHTEEN DSP präsentiert sich trotz ihres weiter gesteigerten Funktionsumfangs und bis zu 125 Watt RMS Ausgangsleistung pro Kanal (an 2 Ohm) extrem kompakt im HELIX-typischen, klaren Design, welches ideale Voraussetzungen für eine schnelle und einfache Integration erfüllt.
So edel und elegant kann geballte Hightech-Performance sein!
Highlights:
20 DSP-Kanäle für maximale Flexibilität bei Multikanal-Soundupgrades
18-Kanal Verstärker mit Pure Class GD Konzept, welches außergewöhnliche Klangqualität mit hoher Leistungsfähigkeit kombiniert
Hochbelastbarer 18-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
1:1 IOR (Input-to-Output Routing) – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
Bis zu 160 W RMS Maximalleistung pro Kanal an 2 Ω
TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung
VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
10 interne Speicherplätze für Sound Setups
Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
Optischer Digitaleingang im SPDIF-Format sowie zwei prozessierte Signalausgänge
Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V – ideal für moderne Elektrofahrzeuge
Automatic Remote-Schalter
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Technische Daten:
Windows Interface – Kommunikation via USB 2.0
Ultra Class D - 18 Kanal DSP Verstärker
12 x 70/100 Watt RMS @ 4/3 Ohm
6 x 75/125 Watt RMS @ 4/2 Ohm
18 verstärkte DSP Kanäle & 2 RCA Outputs (frei konfigurierbar über USB-PC Anschluß)
Ausgänge: 18 x Lautsprecher, 2 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch: 3 Volt RMS
Eingänge: 6 x Cinch, 18 x Hochpegel-Lautsprechereingang,1 x Optisch SPDIF (12 - 96 kHz), 1 x Remote In
Dämpfungsfaktor: > 50
Signal- Rauschabstand (A-bewertet): 107 dB (Digitaleingang), 102 dB (Analogeingang)
Eco-Mode
"Start-Stop" kompatibel
Digitaleingang (S/PDIF)
Stromterminals
Wirkungsgrad bis 90% - perfekt für Elektro- und Hybrid KFZ
Ch 19/20 für High und Low-level Output benutzbar
optional frei konfigurierbare Kabelfernbedienung erhältlich
Betriebsspannung: 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Extrem kompakte Abmessungen: 44 x 255 x 220 mm
Class D 12-Kanal digital Verstärker mit integriertem 14-Kanal DSP-Signalprozessor mit extrem hohem Dämpfungsfaktor bis zu 1000
Der Konnektivitäts-Gigant
Das gab es noch nie – 12 Highlevel-Eingänge, 6 Cinch-Eingänge, 14 DSP-Kanäle, 12 Endstufen mit bis zu 160 RMS an 2 Ohm vereint in einem ultrakompakten Gehäuse, welches gerade mal die Grundfläche von zwei Briefumschlägen in Anspruch nimmt.
Die neue V TWELVE DSP ist ein echter technologischer Meilenstein und der Problemlöser schlechthin, wenn es darum geht, Multikanal-Premium-Soundsysteme in heutigen Fahrzeugen aufrüsten zu wollen.
<hr></hr>
Anschlussfreudigkeit neu definiert
Was tun, wenn ein Fahrzeug bereits ab Werk mit einem Premium-Soundsystem ausgestattet ist, dessen Verstärker oftmals schon über mehr als 10 Kanäle verfügt? Ein Austausch ist in vielen Fällen gar nicht mehr möglich, so dass zur Erweiterung nur ein Verstärker in Betracht kommt, der die gleiche Anzahl an Hochpegel-Eingängen aufweist. Die V TWELVE DSP ist der erste Verstärker weltweit, der über 12 Highlevel-Eingänge und ebenso viele Verstärkerkanäle, einen Digitaleingang und einen HEC Slot verfügt.
Für den integrierten 64 Bit DSP ist das alles kein Problem, verfügt dieser doch über die sagenhafte Anzahl von vierzehn (14!) getrennten DSP-Kanälen.
<hr></hr>
Virtual Channel Processing – so geht Signal-Routing heute
Die Adaption an moderne OE-Soundsysteme macht über eine steigende Anzahl von Signaleingängen eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Dynamic Bass Enhancement" frei zuordnen zu können. Doch die V TWELVE DSP ist dank ihren enormen Kanalanzahl auch ein Paradebeispiel für Applikationen, bei denen ein 1 zu 1 Routing (IOR) sinnvoll ist.
<hr></hr>
Geschwindigkeit ist alles – dank ACO
So eine gewaltige Anzahl von Kanälen erfordert eine ultraschnelle Hardware – Audiotec Fischers proprietäre 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für reichlich Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Die mit der ACO-Plattform einhergehenden, fantastischen Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind bei der V TWELVE DSP genauso selbstverständlich wie ein 12-Kanal Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios.
<hr></hr>
Klangqualität ohne jegliche Kompromisse
Getrennte AD- und DA-Wandler der neuesten Generation von Asahi Kasei mit einer nativen Auflösung von 32 Bit sorgen für optimale Soundperformance, bestmöglichen Signal-Rauschabstand und minimalen Klirrfaktor. Bedenken, dass die Fülle an Audiokanälen und die extrem kompakte Bauweise zu Lasten der Klangqualität gehen könnte, sind bei einem HELIX-Produkt völlig fehl am Platz.
<hr></hr>
Highlights:
Bis zu 160 W RMS Maximalleistung pro Kanal an 2 Ω
Pure Class GD Konzept für außergewöhnliche Klangqualität kombiniert mit hoher Leistungsfähigkeit
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
Hochbelastbarer 12-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
Zwei prozessierte Cinch Vorverstärkerausgänge
1 zu 1 Kanalrouting-Option (IOR) – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
Virtual Channel Processing (VCP) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
HEC Slot für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Automatic Remote Schalter
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Technische Daten:
Windows Interface – Kommunikation via USB 2.0
Ultra Class D - 12 Kanal DSP Verstärker
12 x 75/120 Watt RMS @ 4/2 Ohm
12 verstärkte DSP Kanäle & 2 RCA Outputs (frei konfigurierbar über USB-PC Anschluß)
Ausgänge: 12 x Lautsprecher, 2 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch: 3 Volt RMS
Eingänge: 6 x Cinch, 12 x Hochpegel-Lautsprechereingang,1 x Optisch SPDIF (12 - 96 kHz), 1 x Remote In
Signal- Rauschabstand (A-bewertet): 107 dB (Digitaleingang), 102 dB (Analogeingang)
Eco-Mode
"Start-Stop" kompatibel
Digitaleingang (S/PDIF)
Stromterminals
Wirkungsgrad bis 90% - perfekt für Elektro- und Hybrid KFZ
Ch 13/14 für High und Low-level Output benutzbar
optional frei konfigurierbare Kabelfernbedienung erhältlich
Betriebsspannung: 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Extrem kompakte Abmessungen :44 x 220 x 220 mm
Power Save Modus
Der Power Save Modus ist in den Grundeinstellungen der PC-Tool Software aktiviert. Er erlaubt es, die Leistungsaufnahme der V Eight DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der V EIGHT DSP sowie der „Rem Out“ abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang
anliegt. Über die PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Start-Stop-Fähigkeit
Das Netzteil im V EIGHT DSP stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen der Spannungsversorgung bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der DSP auch beim Motorstart voll funktionsfähig bleibt.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am „Optical Input“ detektiert wird schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
6-Kanal Endstufe & 8-Kanal DSP Prozessor - Enorme Power und progressive DSP Technologie für das ultimative Klangerlebnis
Beschreibung:
Enorme Power und progressive DSP Technologie für das ultimative Klangerlebnis
Die 6-Kanal Endstufe P SIX DSP ULTIMATE steht für das perfekte Zusammenspiel aus enormer Kraft und fortschrittlichster DSP Technologie. Mit bis zu 285 W RMS Maximalleistung pro Kanal an 2 Ω und dem integrierten 12-Kanal Signalprozessor mit verdoppelter Rechenleistung ist ein unvergleichbares Klangerlebnis in High-Res Qualität garantiert. Kein Wunder, so steht gemäß der „ULTRA HD Class D“ Philosophie die Vereinigung exzellenter Klangeigenschaften der Class AB Technologie mit der Effizienz eines Digitalverstärkers im Vordergrund. Zusätzlich wird durch die Integration zahlreicher neuer Funktionen und Features, wie der ACO-Plattform, dem optischen Digitalausgang uvm. eines deutlich: Die P SIX DSP ULTIMATE spielt in ihrer eigenen Liga.
Modernste Technik und TwinDSP Power für das ultimative High-Res Klangerlebnis
Die P SIX DSP ULTIMATE ist mit gleich zwei der derzeit leistungsfähigsten 64 Bit Audio-Signalprozessoren von Analog Devices ausgestattet. Die unglaubliche Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde sorgt in Kombination mit der hohen Abtastrate von 96 kHz und der daraus folgenden Audiobandbreite bis über 40 kHz, sowie BurrBrown AD-/DA-Signalwandlern, für überragenden Klang in High-Res Qualität. Darüber hinaus wurde der komplette Audio-Signalpfad inklusive des neuen, leistungsfähigeren Netzteils bis ins Detail optimiert.
ACO – Advanced 32 Bit CoProcessor-Plattform
Die HELIX P SIX DSP ULTIMATE ist mit der proprietären 32 Bit ACO-Plattform ausgestattet. Diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Optimale Anbindung und Flexibilität
Mit ihrer Vielzahl an Ein- und Ausgängen (6 x Highlevel, 6 x Cinch, 1 x Optisch SPDIF, 1 x Koaxial SPDIF, 1 x HEC Slot, 4 x Line-Ausgang & 1 x optischer Digitalausgang) bietet die P SIX DSP ULTIMATE alle Voraussetzungen für eine einfache Adaption an vorhandene Werksradios oder mehrkanalige OE-Soundsysteme. Dank des erweiterten Spannungsbereichs bis zu 32 V RMS ist eine problemlose Anpassung an nahezu jede erdenkliche analoge Signalquelle – selbst bei leistungsstarken OE-Verstärkern – möglich. Des Weiteren wird durch den Einzug des optischen Digitalausgangs eine komplett digitale Signalkette mit nachgeschalteten Verstärkern, beispielsweise der P ONE MK2 oder P TWO MK2, möglich. Zuletzt ist mit dem erweiterten Funktionsumfang nun auch VCP (Virtual Channel Processing) mit an Bord, sodass sich selbst hochkomplexe Soundsysteme einfach und flexibel konfigurieren lassen.
DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse
Selbstverständlich ist die P SIX DSP ULTIMATE über unser neues, professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 5 konfigurierbar. Die zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung, selbst bei komplexen Systemkonfigurationen. Und dank der neuen, hauseigenen TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit.
Features:
Bis zu 285 W RMS Maximalleistung pro Kanal an 2 Ω
Ultra HD Class D-Konzept – kombiniert die exzellenten Klangeigenschaften der Class AB - Technologie mit der Effizienz eines Digitalverstärkers
TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung und 2,4 Mrd. MAC Operationen pro Sekunde
AD- und DA-Signalwandler von BurrBrown
VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
ACO – Advanced CoProcessor für erweiterten Funtkionsumfang
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer
SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
Hochbelastbarer 6-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
Optischer (max. 96 kHz) und koaxialer (max. 192 kHz) Digitaleingang im SPDIF-Format
Vier Cinch-Ausgänge mit maximal 3 Volt Ausgangsspannung
Optischer Digitalausgang im SPDIF-Format (96 kHz)
Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
Automatic Remote-Schalter
Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
Extrem kompakte Abmessungen und minimale Wärmeentwicklung dank sehr hohem Wirkungsgrad
Spezielle Features:
Ultra HD Class D Verstärker-Technologie
Im Vergleich zu herkömmlichen Class D Verstärkern erzielt dieses Konzept durch eine ausgeklügelte Gegenkopplung einen ausgedehnten Frequenzgang bis über 40 kHz bei gleichzeitig reduziertem Klirrfaktor. Das Resultat: die Klangqualität eines Class AB Verstärkers kombiniert mit der Effizienz von Class D Konzepten.
TwinDSP Power
Die P SIX DSP ULTIMATE beherbergt gleich zwei der leistungsfähigsten 64 Bit Audio-DSP‘s von Analog Devices mit einer extremen Gesamt-Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde.
Das TwinDSP Power-Konzept macht die zwölf getrennt prozessierbaren Kanäle und die Vielzahl der neuen Soundfeatures in Kombination mit der hohen Abtastrate von 96 kHz (aus der eine Audiobandbreite bis über 40 kHz resultiert) erst möglich.
Ready for 24 V
Die P SIX DSP ULTIMATE ist nicht nur für den Einsatz an 12 V-Bordnetzen geeignet, sondern kann ohne jegliche Änderungen oder Einstellungen am Gerät auch an 24 Volt-Bordnetzen, wie sie z.B. im LKW-Bereich üblich sind, betrieben werden. Die Leistungsdaten der P SIX DSP ULTIMATE sind für beide Betriebsmodi identisch. Somit ist maximale Flexibilität für alle erdenklichen Einsatzzwecke gegeben.
ACO – Advanced 32 Bit CoProcessor
Die P SIX DSP ULTIMATE verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups.
Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer.
Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil in der P SIX DSP ULTIMATE stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die P SIX DSP ULTIMATE auch beim Motorstart voll funktionsfähig bleibt.
Power Save Modus
Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt es, die Leistungsaufnahme der P SIX DSP ULTIMATE (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der P SIX DSP ULTIMATE sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Automatic Digital Signal Detection
Die P SIX DSP ULTIMATE erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und den Digitaleingängen. Sobald ein Audiosignal am Optical Input oder Coax Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
DSP Features:
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten:
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm Kanal A - F: 6 x 120 Watt
- @ 2 Ohm Kanal C - F: 4 x 230 Watt
- @ 1 Ohm -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Kanal A - F: bis zu 145 Watt RMS @ 4 Ohm
Kanal C - F: bis zu 285 Watt RMS @ 2 Ohm
Verstärkertechnologie Ultra HD Class D
Eingänge:
6 x Cinch
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Koaxial SPDIF (12 - 192 kHz)
1 x Remote In
Eingangsempfindlichkeit Cinch 1 - 4 Volt oder 4 - 8 Volt Hochpegel 4 - 16 Volt oder 8 - 32 Volt
Eingangsimpedanz Cinch 13 kOhm
Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3
Ausgänge:
6 x Lautsprecherausgang
4 x Cinch
1 x Optisch SPDIF (96 kHz)
2 x Remote Out
Ausgangsspannung Cinch 3 Volt
Frequenzbereich 10 Hz - 44.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde)
Abtastrate 96 kHz
DSP Typ 2 x Audio Signalprozessor
Signalwandler A/D: BurrBrown D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 108 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 102 dB (A-bewertet)
Klirrfaktor (THD) < 0,004 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 - 32 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme DC 12 / 24 V ⎓ 65 A max.
Leerlaufstromaufnahme 1350 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 3 x 20 A LP-Mini-Stecksicherung
Zusätzliche Features 32 Bit CoProcessor, HEC Slot, ADEP-Schaltkreis, Auto Remote-Schalter, Smart Control Port
Abmessungen (H x B x T) 5 x 26 x 19 cm
* In typischen Mehrkanal-Anwendungen (2- / 3-Wege System + Rear + Subwoofer)
Lieferumfang:
1 x Verstärker HELIX P SIX DSP ULTIMATE
1 x Contol Input-to-SCP Adapter
1 x USB Kabel
2 x Inbusschlüssel
1 x Befestigungsmaterial
1 x Bedienungsanleitung
Das Klangkraftwerk – extrem leistungsfähiger Class AB-Verstärker mit bis zu 1.100 Watt RMS @ 1 Ohm und fantastischer Klangqualität
Beschreibung:
Das Klangkraftwerk – extrem leistungsstark, fantastische Klangqualität
Die C ONE ist ein 1-Kanal-Verstärker der absoluten Spitzenklasse und bringt dank ihrer beachtlichen Power selbst leistungshungrige Subwoofer gehörig auf Trab. Eine ultra rausch- und klirrarme Treiberstufe in Class A-Technik steuert insgesamt 32 handselektierte Leistungs-MOSFETs, die mit einem Dämpfungsfaktor von 1.000 jeden Lautsprecher eisern im Griff haben.
Für stabile Verhältnisse sorgt auch die intelligente Netzteilregelung, die die Versorgungsspannung für die Ausgangstransistoren des Verstärkers konstant hält. Somit sind die phänomenalen Leistungsdaten der C ONE nahezu unabhängig von der Betriebsspannung.
Und für noch mehr geballte Power können sogar zwei C ONE Verstärker dank des TwinPower Links zu einem großen Kraftpaket zusammengeschaltet werden.
Entgegen ihrer extremen Leistungsstärke ist Sie keineswegs nur ein reiner Subwoofer-Verstärker. Dank ihrer besonderen Bandbreite von bis zu 80 kHz und einer Konstruktion die sich bis ins Detail dem perfekten Klang verschrieben hat ist sie zugleich der ideale Spielpartner für hochbelastbare Tiefmitteltöner in audiophilen Anlagen-Konfigurationen.
Den perfekten Übergang zur digitalen Welt schafft die C ONE mit dem optional erhältlichen SPDIF-Eingangsmodul HDM 1. Dieses empfängt digitale Audiosignale bis 96 kHz Abtastrate verlustfrei über Lichtleiter und wandelt es über zwei BurrBrown Stereo DA-Wandler der letzten Generation mit 32 Bit Auflösung in die analoge Ebene zurück. Somit ist die C ONE absolut zukunftssicher und perfekt für die Kombination mit unseren digitalen Signalprozessoren gerüstet.
Features
Extrem leistungsfähiger Class AB-Verstärker mit bis zu 1.100 Watt RMS @ 1 Ohm – ideal für die Kombination mit allen 2 x 2 Ohm Subwoofern im Parallelbetrieb
Auch als besonders breitbandiger Verstärker mit außergewöhnlicher Klangqualität einsetzbar – perfekt für High Resolution Audio
Ultra rausch- und klirrarme Endstufentreiber in Class A-Technologie
Enormer Dämpfungsfaktor von 1.000 @ 4 Ohm für maximale Lautsprecherkontrolle
Optional erhältliches HELIX Digital Input Modul (HDM) zur Erweiterung des Verstärkers um einen optischen Digitaleingang im SPDIF-Format
Geregeltes DC- / DC-Schaltnetzteil mit Start-Stopfähigkeit bis hinab zu 6V Versorgungsspannung
Prozessorgesteuerte Überwachung des Verstärkers und temperaturgesteuerte Lüfterregelung
Integrierte, aktive Frequenzweiche mit Hochpass, Tiefpass, Bandpass, Bass Boost und Phase
TwinPower Link für den Betrieb von zwei Verstärkern im Brückenbetrieb
BurrBrown DA-Wandler der neuesten Generation mit 32 Bit Auflösung in Kombination mit dem optionalen HDM 1 Modul
24 Karat vergoldete, massive Strom- und Lautsprecheranschlüsse
Aufgekupferte 70μ Leiterbahnen für optimalen Stromfluss und SMD-Technologie (Surface Mounted Device) auf Vierfach-Multilayer Leiterkarte
Spezielle Features:
Start-Stopfähigkeit
Das Netzteil im HELIX C ONE Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX C ONE auch beim Motorstart voll funktionsfähig bleibt.
High-Resolution Audio
Die extrem hohe Audiobandbreite dieses Verstärkers ermöglicht eine verlustfreie Audiowiedergabe von High-Resolution Audiosignalen, um den bestmöglichen Klang in Studioqualität zu gewährleisten.
Technische Daten:
Leistung RMS ≤ 1% THD+N Normalbetrieb (Ein Verstärker) TwinPower Link (Zwei Verstärker)
- @ 4 Ohm 1 x 525 Watt 1 x 1.660 Watt
- @ 2 Ohm 1 x 830 Watt 1 x 2.200 Watt
- @ 1 Ohm 1 x 1.100 Watt -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Bis zu 1.320 Watt RMS @ 1 Ohm
Verstärkertechnologie Class AB
Eingänge:
2 x Cinch
1 x Remote In
1 x Fernbedienungseingang
1 x TwinPower Link
Eingangsempfindlichkeit Cinch 0,5 - 8 Volt
Eingangsimpedanz Cinch 7,5 kOhm
Eingangsimpedanz Highlevel -
Ausgänge 1 x Lautsprecherausgang
Ausgangsspannung Cinch -
Signalwandler für den Digitaleingang -
Frequenzbereich 10 Hz - 80.000 Hz
Bass Boost 0 - 9 dB / 40 Hz - 120 Hz
Hochpass 15 Hz - 4.000 Hz regelbar
Tiefpass 15 Hz - 4.000 Hz regelbar
Bandpass 15 Hz - 4.000 Hz regelbar
Subsonic -
Phase 0 - 180° regelbar
Flankensteilheit Hoch- / Tiefpass 12 dB/Okt.
Flankensteilheit Subsonic / Tiefpass -
Signal- / Rauschabstand Digitaleingang -
Signal- / Rauschabstand Analogeingang 120 dB (A-bewertet)
Klirrfaktor (THD) < 0,006 %
Dämpfungsfaktor > 1000
Betriebsspannung 9 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 2400 mA
Sicherung 3 x 30 A LP-Mini-Stecksicherung
Zusätzliche Features: Aktive, regelbare Frequenzweiche, Bass Boost, HDM Slot, Eingangsmodus-Schalter, TwinPower Link, Start-Stopfähigkeit
Abmessungen (H x B x T) 3,71 x 43 x 24 cm
* In typischen Anwendungen als Subwoofer-Verstärker
Lieferumfang:
1 x High-End Verstärker HELIX C ONE
2 x Inbusschlüssel
1 x Befestigungsmaterial
1 x Bedienungsanleitung
Class D 8-Kanal digital Verstärker mit integriertem 10-Kanal DSP-Signalprozessor mit extrem hohem Dämpfungsfaktor bis zu 1000
Das neue Multitool für Profis
Ein kleiner Zusatz im Produktnamen macht den großen Unterschied – die V EIGHT DSP ist in der neuen MK2-Version die konsequente Weiterentwicklung ihres bereits mehr als beeindruckenden Vorgängers. Von außen zum Verwechseln ähnlich, hat Audiotec Fischer seine ganze Erfahrung eingebracht und das Innenleben in vielen Punkten neu überdacht und optimiert. Das Ergebnis ist ein 8-Kanal-Verstärker mit zehn prozessierten DSP-Kanälen, der in vielerlei Hinsicht seinesgleichen sucht.
Das Plus an Geschwindigkeit – dank ACO
Schneller ist besser – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für deutlich mehr Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Neue Signalwandler für optimierte Klangqualität
Anstatt eines kombinierten Codecs kommen bei der neuen V EIGHT DSP MK2 nun getrennte AD- und DA-Wandler der neuesten Generation von Asahi Kasei mit einer nativen Auflösung von 32 Bit zum Einsatz. Somit ist im gesamten Signalpfad vom Eingang bis zum Ausgang die maximale Signalauflösung sichergestellt – und optimale Klangqualität garantiert.
Virtual Channel Processing – so geht Signal-Routing heute
Die Adaption an moderne OE-Soundsysteme über eine steigende Anzahl von Signaleingängen macht eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung als auch bei der Bedienbarkeit schnell an Grenzen. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Augmented Bass Processing" frei zuordnen zu können.
Extrem kontaktfreudig
Immer mehr Fahrzeuge sind ab Werk mit Soundsystemen ausgestattet, die einen mehrkanaligen Verstärker beinhalten, der nicht durch einen anderen Verstärker ersetzt werden kann. Die Adaption an eine solche Konfiguration erfordert nicht nur viele Eingangskanäle, sondern auch einen besonders weiten Stellbereich für die Eingangsempfindlichkeit. Die V EIGHT DSP MK2 bietet deshalb neben den sechs Cinch-Eingängen gleich acht Highlevel-Anschlüsse mit 4 V bis 32 V maximaler Eingangsspannung. Darüber hinaus ist dieser Verstärker natürlich auch mit dem ADEP.3-Schaltkreis der neuesten Generation ausgestattet.
Kraftpaket im edlen Gewand
Die neue V EIGHT DSP MK2 präsentiert sich trotz ihres weiter gesteigerten Funktionsumfangs und bis zu 160 Watt RMS Ausgangsleistung pro Kanal (an 2 Ohm) unverändert kompakt im HELIX-typischen, klaren Design, welches ideale Voraussetzungen für eine schnelle und einfache Integration erfüllt.
So edel und elegant kann geballte Hightech-Performance sein!
Highlights:
Bis zu 160 W RMS Maximalleistung pro Kanal an 2 Ω
Pure Class GD Konzept für außergewöhnliche Klangqualität kombiniert mit hoher Leistungsfähigkeit
Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
Hochbelastbarer 8-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
Zwei prozessierte Cinch Vorverstärkerausgänge
1 zu 1 Kanalrouting-Option (IOR) – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
Virtual Channel Processing (VCP) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
HEC Slot für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
Automatic Remote Schalter
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Technische Daten:
Windows Interface – Kommunikation via USB 2.0
Ultra Class D - 8 Kanal DSP Verstärker
8 x 75/120 Watt RMS @ 4/2 Ohm
8 verstärkte DSP Kanäle & 2 RCA Outputs (frei konfigurierbar über USB-PC Anschluß)
Ausgänge: 8 x Lautsprecher, 2 x Cinch, 2 x Remote Out
Ausgangsspannung Cinch: 3 Volt RMS
Eingänge: 6 x Cinch, 8 x Hochpegel-Lautsprechereingang,1 x Optisch SPDIF (12 - 96 kHz), 1 x Remote In
Dämpfungsfaktor: > 1.000
Signal- Rauschabstand (A-bewertet): 107 dB (Digitaleingang), 102 dB (Analogeingang)
Eco-Mode
"Start-Stop" kompatibel
Digitaleingang (S/PDIF)
Stromterminals
Wirkungsgrad bis 90% - perfekt für Elektro- und Hybrid KFZ
Ch 9/10 für High und Low-level Output benutzbar
optional frei konfigurierbare Kabelfernbedienung erhältlich
Betriebsspannung: 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Extrem kompakte Abmessungen :44 x 220 x 180 mm
Power Save Modus
Der Power Save Modus ist in den Grundeinstellungen der PC-Tool Software aktiviert. Er erlaubt es, die Leistungsaufnahme der V Eight DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der V EIGHT DSP sowie der „Rem Out“ abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang
anliegt. Über die PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Start-Stop-Fähigkeit
Das Netzteil im V EIGHT DSP stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen der Spannungsversorgung bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der DSP auch beim Motorstart voll funktionsfähig bleibt.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am „Optical Input“ detektiert wird schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
1-Kanal High-Res Verstärker mit 1 Ohm Stabilität
Kraft im Überfluss und enorme Stabilität: Unsere neue P ONE MK2 ist das ideale Leistungspaket für jegliche Subwooferkonfigurationen. Mit bis zu 1.800 Watt RMS an 1 Ohm bringt das Upgrade unseres kraftvollen Mono-Verstärkers wirklich jeden Sub ins Schwitzen, behält aber dank ihres gewaltigen Dämpfungsfaktors stets die Kontrolle.
High-Res Audio und eine voll digitale Signalkette
Die P ONE MK2 ist für mehr als den alleinigen Antrieb von Subwoofern gedacht. Mit ihrem besonders weiten Frequenzbereich bis 40 kHz und exzellentem Signal-Rauschabstand sowie dem überaus niedrigen Klirrfaktor ist Klanggenuss in High-Res Qualität garantiert, sodass sie sich ebenso gut als potenter Spielpartner für hochbelastbare Tiefmitteltöner eignet. Durch den neuen, optischen Digitaleingang ist nun eine voll digitale, störungsunempfindliche Signalübertragung bis hin zum Verstärker möglich. Der Eingang empfängt digitale Audiosignale bis 96 kHz Abtastrate verlustfrei über Lichtleiter und wandelt diese über einen 32-Bit BurrBrown DA-Wandler der neuesten Generation in die analoge Ebene zurück. Somit lässt sich die P ONE MK2 perfekt mit einem unserer DSP-Verstärker mit optischem Digitalausgang, beispielsweise der HELIX P SIX DSP ULTIMATE, kombinieren.
Extrem hohe Leistungsdichte bei besonders kompakten Abmessungen. Was die Leistungsdichte angeht, spielt die P ONE MK2 in oberster Liga. In keinem anderen HELIX Verstärker ist so viel Leistung in einem so kompakten Gehäuse untergebracht. Dieses einzigartige Verhältnis von Power zu Größe wird durch das Class-D-Konzept, welches mit einem enormen Wirkungsgrad bei gleichzeitig minimaler Wärmeentwicklung einhergeht, ermöglicht.
Features
Class D Mono-Verstärker mit extrem hoher Leistungsfähigkeit bis zu 1.800 Watt RMS @ 1 Ohm - ideal für die Kombination mit allen 2 x 2 Ohm Subwoofern im Parallelbetrieb
High-Res-Fähigkeit dank eines ausgedehnten Audiofrequenzgang bis über 40 kHz für unübertroffene Klangqualität
Extrem hoher Wirkungsgrad und geringe Wärmeentwicklung bei sehr kompakten Abmessungen
Hoher Dämpfungsfaktor für maximale Lautsprecherkontrolle
Digitaler, optischer Signaleingang im SPDIF-Format inklusive SPDIF Direct In-Schalter, um das digitale Eingangssignal für verlustfreie Signalverarbeitung direkt auf den Leistungsverstärker zu routen
BurrBrown DA-Wandler der neuesten Generation mit 32 Bit Auflösung
Schaltbarer Subsonic-Filter
Geregeltes Schaltnetzteil mit Start-Stopfähigkeit für extrem stabile Ausgangsleistungen auch bei Spannungseinbrüchen
SMD-Technologie (Surface Mounted Device) verbindet minimalen Platzbedarf mit maximaler Zuverlässigkeit
Input Mode-Schalter zur Anpassung des Verstärkers an das Eingangssignal
Perfekt kombinierbar mit HELIX P SIX DSP ULTIMATE Verstärker
Spezielle Features
Voll digital - Dank des optische Digitaleingangs der HELIX P ONE MK2 ist eine völlig störunempfindliche und massegetrennte Signalübertragung in bestmöglicher Qualität bis hin zum Verstärker möglich. Der Eingang empfängt digitale Audiosignale bis 96 kHz Abtastrate verlustfrei über Lichtleiter und wandelt diese über einen BurrBrown DA-Wandler der letzten Generation in die analoge Ebene zurück. Doch damit nicht genug - um auch noch das letzte Quäntchen Klangperformance aus dem Verstärker zu kitzeln und selbst geringste Einflüsse der Eingangsstufe zu vermeiden, kann mit der SPDIF Direct In-Funktion das Audiosignal direkt und ohne Umwege zu den Ausgangsstufen des Verstärkers geroutet werden.
High-Resolution Audio
Der extrem ausgedehnte Audiofrequenzgang bis über 40 kHz ermöglicht eine verlustfreie Audiowiedergabe von High-Resolution Audiosignalen, um den bestmöglichen Klang in Studioqualität zu gewährleisten.
Signalwandler mit nativer 32 Bit Auflösung
Die HELIX P ONE MK2 verwendet im optischen Signaleingang einen hochwertigen DA-Wandler der neuesten Generation mit einer nativen Auflösung von 32 Bit anstelle der üblichen 24 Bit. Daraus ergibt sich eine nie dagewesene Präzision bei der Signalwandlung, was speziell den Klang bei kleineren Signalpegeln weiter optimiert.
Start-Stopfähigkeit
Das Netzteil im HELIX P ONE MK2 Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt.
Technische Daten
Leistung RMS = 1% THD+N
- @ 4 Ohm: 1 x 500 Watt
- @ 2 Ohm: 1 x 880 Watt
- @ 1 Ohm: 1 x 1.500 Watt
Max. Leistung pro Kanal: Bis zu 1.800 Watt RMS @ 1 Ohm
Verstärkertechnologie: Class D
Eingänge:
- 2 x Cinch
- 1 x Remote In
- 1 x Optisch SPDIF (28 - 96 kHz)
Eingangsempfindlichkeit: Cinch 0,5 - 8 Volt
Eingangsimpedanz: Cinch 20 kOhm
Ausgänge: 1 x Lautsprecherausgang
Signalwandler für den Digitaleingang: BurrBrown 32 Bit DA-Wandler
Frequenzbereich: 21 Hz - 40.000 Hz
Subsonic: 21 Hz
Flankensteilheit Subsonic / Tiefpass: Butterworth 48 dB/Okt.
Signal- / Rauschabstand Digitaleingang: 110 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang: 110 dB (A-bewertet)
Klirrfaktor (THD): < 0,01 %
Dämpfungsfaktor: > 450
Betriebsspannung: 10,5 - 17 Volt (max. 5 Sek. Bis hinab zu 6 Volt)
Leerlaufstromaufnahme: 1500 mA
Sicherung: 4 x 30 A LP-Mini-Stecksicherung
Leistungsaufnahme: DC 12 V, 160 A max.
Zusätzliche Features: Eingangsmodus-Schalter, SPDIF Direct In-Schalter, Start-Stopfähigkeit
Abmessungen (H x B x T): 50 x 260 x 190 mm
Lieferumfang
1 x Verstärker HELIX P ONE MK2
1 x Bedienungsanleitung

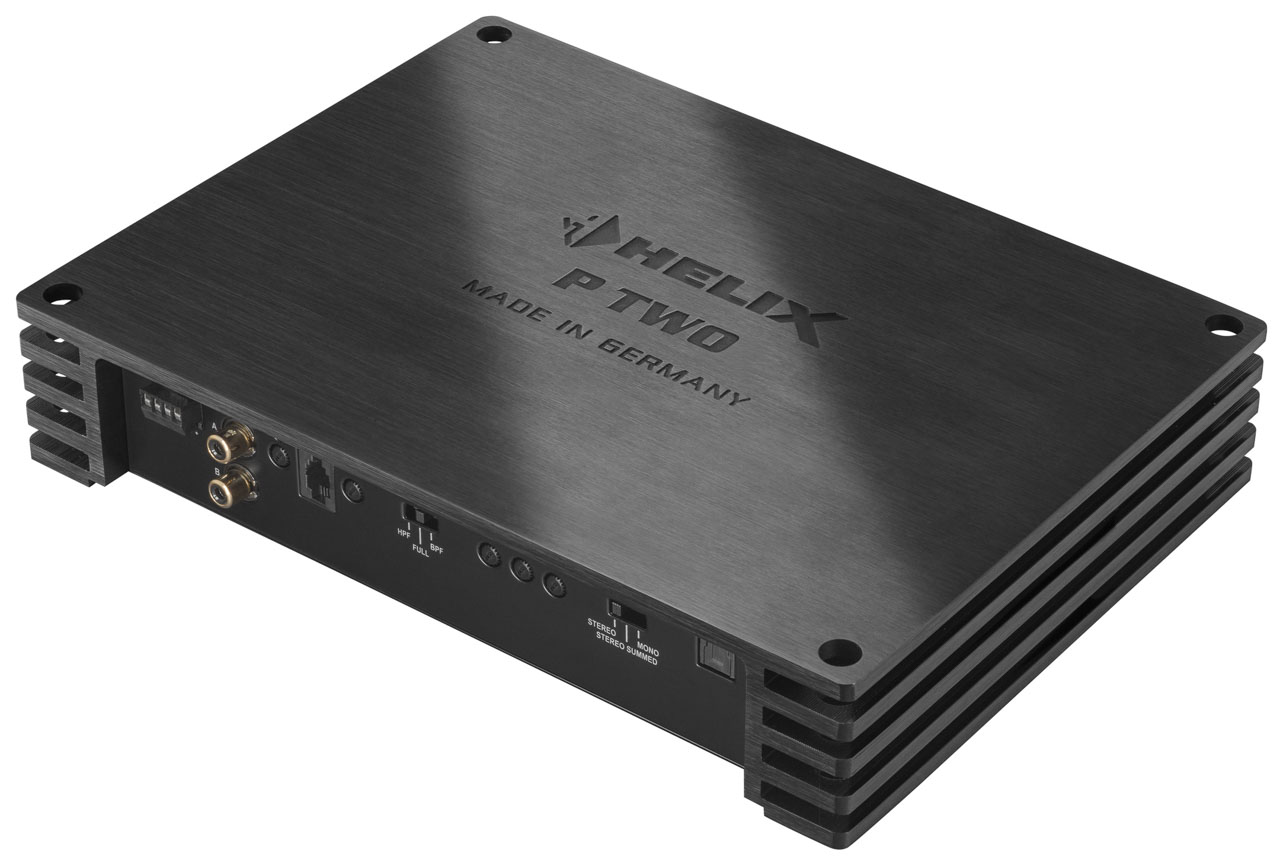

Kraft und Feingefühl im Überfluss - die neue P TWO kombiniert zwei Merkmale auf einzigartige Weise. Mit einer Dauerausgangsleistung von 2 x 490 Watt an 2 Ohm ist dieser kompakte Verstärker in der Lage selbst mächtige Subwoofer gehörig auf Trab zu bringen. Dabei ist die technische Konzeption für alle Tieftöner mit 2 x 2 Ohm Doppelschwingspule, wie beispielsweise den neuen HELIX Q Subwoofern, geradezu prädestiniert.
Doch trotz ihrer schieren Kraft ist die P TWO beileibe kein reiner Subwoofer-Verstärker. Ganz im Gegenteil - ihre Ultra HD Class D Technologie ermöglicht einen ausgedehnten Audiofrequenzgang bis über 40 kHz, gepaart mit hohem Dämpfungsfaktor, geringstem Klirr und exzellentem Signal-Rauschabstand. Somit ist die P TWO gleichermaßen der ideale Spielpartner für hochbelastbare Frontsysteme in audiophilen Anlagen-Konfigurationen.
Features
„Ultra HD Class D“ Konzept, welches die Soundqualität der Class AB Technologie mit den Vorteilen eines Class D Verstärkers kombiniert
Zwei Lautsprecherausgänge mit jeweils 490 Watt RMS an 2 Ohm
Digitaler, optischer Signaleingang im SPDIF-Format inklusive SPDIF Direct In-Schalter, um das digitale Eingangssignal direkt auf den Leistungsverstärker zu routen
BurrBrown DA-Wandler der neuesten Generation mit 32 Bit Auflösung
Integrierte, aktive Frequenzweiche mit Hochpass, Tiefpass, Bandpass und konfigurierbarem Bass Boost
Intelligenter Highlevel-Eingang mit ADEP-Schaltkreis
Kabelfernbedienung zur Lautstärkeregelung
Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Spezielle Features:
Ultra HD Class D Verstärker-Technologie
Im Vergleich zu herkömmlichen Class D Verstärkern erzielt dieses Konzept durch eine ausgeklügelte neuartige Gegenkopplung einen ausgedehnten Frequenzgang bis über 40 kHz bei gleichzeitig reduziertem Klirrfaktor. Das Resultat: die Klangqualität eines Class AB Verstärkers kombiniert mit der Effizienz von Class D Konzepten.
Signalwandler mit nativer 32 Bit Auflösung
Die HELIX P TWO verwendet im optischen Signaleingang einen hochwertigen DA-Wandler der neuesten Generation mit einer nativen Auflösung von 32 Bit anstelle der üblichen 24 Bit. Daraus ergibt sich eine nie dagewesene Präzision bei der Signalwandlung, was speziell den Klang bei kleineren Signalpegeln weiter optimiert.
Intelligenter Highlevel-Eingang
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Wird ein Verstärker stattdessen an das Radio angeschlossen, kommt es meist zu Fehlermeldungen bis hin zum Wegfall einzelner Funktionen (wie z.B. Fader). Der neue ADEP-Schaltkreis (Advanced Diagnostics Error Protection) verhindert all diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im HELIX P TWO Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX P TWO auch beim Motorstart voll funktionsfähig bleibt.
Technische Daten
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm 2 x 280 Watt
- @ 2 Ohm 2 x 490 Watt
- @ 1 Ohm -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Bis zu 600 Watt RMS @ 2 Ohm
Verstärkertechnologie Ultra HD Class D
Eingänge 2 x Cinch
2 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (28 - 96 kHz)
1 x Remote In
1 x Fernbedienungseingang
Eingangsempfindlichkeit Cinch 2 - 8 Volt
Hochpegel 5 - 20 Volt
Eingangsimpedanz Cinch 10 kOhm
Eingangsimpedanz Highlevel 13 Ohm
Ausgänge 2 x Lautsprecherausgang
Ausgangsspannung Cinch -
Signalwandler für den Digitaleingang BurrBrown 32 Bit DA-Wandler
Frequenzbereich 10 Hz - 40.000 Hz
Bass Boost 0 - 9 dB / 40 Hz - 120 Hz
Hochpass 15 Hz - 4.000 Hz regelbar
Tiefpass 15 Hz - 4.000 Hz regelbar
Bandpass 15 Hz - 4.000 Hz regelbar
Subsonic -
Phase -
Flankensteilheit Hoch- / Tiefpass Butterworth 12 dB/Okt.
Flankensteilheit Subsonic / Tiefpass -
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 105 dB (A-bewertet)
Klirrfaktor (THD) < 0,005 %
Dämpfungsfaktor > 200
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. Bis hinab zu 6 Volt)
Leerlaufstromaufnahme 2400 mA
Betriebstemperaturbereich -40° C bis +70°
Sicherung 3 x 30 A LP-Mini-Stecksicherung
Zusätzliche Features Aktive, regelbare Frequenzweiche, Bass Boost, Eingangsmodus-Schalter, Highlevel-Eingang mit Advanced Diagnostics Error Protection (ADEP), Auto Remote-Schalter, SPDIF Direct In-Schalter, Kabelfernbedienung zur Lautstärkeregelung
Abmessungen (H x B x T) 50 x 260 x 190 mm
* In typischen Mehrkanal-Anwendungen (2- / 3-W ege System + Rear + Subwoofer)
Lieferumfang
1 x Verstärker HELIX P TWO
1 x Kabelfernbedienung
2 x Inbusschlüssel
1 x Befestigungsmaterial
1 x Bedienungsanleitung
4-Kanal-Verstärker mit integrierter, aktiver Frequenzweiche
Beschreibung:
Das Beste aus beiden Welten – extrem schnelle Treiberstufen kombiniert mit äußerst laststabilen und strompotenten „Nachbrennern“ in Bipolar-Technologie. Das ist das Erfolgsrezept der besonders flachen Verstärker, die sich dank einer ausgeklügelten Prozessorsteuerung durch nichts aus der Ruhe bringen lassen. Über Jahre immer weiter verbessert, haben die Kraftpakete mit der charakteristischen, transparenten Gehäuseabdeckung ein klangliches Niveau erreicht, das nicht nur in dieser Preis- und Leistungsklasse konkurrenzlos ist.
Features:
Extrem laststabile Verstärker in besonders flacher Bauform
Enorm schnelle Treiberstufen für minimale Verzerrungen
Prozessorsteuerung aller Endstufenparameter
Integrierte, aktive Frequenzweiche mit Hochpass, Tiefpass und Bandpass
„Input Mode“-Schalter zur flexiblen Verteilung der Eingangssignale
RMI (Realmixed Input) zur Bildung eines optimierten Summensignals aus linkem und rechtem Kanal
Intelligente Schutzelektronik gegen Überhitzung, Über- und Unterspannung, Kurzschluss am Lautsprecherausgang, Impedanzunterschreitung und Fehlanschluss
24 Karat vergoldete, massive Anschlussterminals für dauerhafte verlustfreie Signal- und Leistungsübertragung
Stromversorgungsklemmen für Kabelquerschnitte bis 25 mm²
Ausschließlich aus selektierten Komponenten in Deutschland gefertigt
Technische Daten:
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm 4 x 70 Watt
- @ 2 Ohm 4 x 125 Watt
- @ 1 Ohm -
- gebrückt an 4 Ohm 2 x 250 Watt
- gebrückt an 2 Ohm -
Verstärkertechnologie Class AB
Eingänge 4 x Cinch
1 x Remote In
Eingangsempfindlichkeit Cinch 0,7 - 8 Volt
Eingangsimpedanz Cinch 10 kOhm
Eingangsimpedanz Highlevel -
Ausgänge 4 x Lautsprecherausgang
Ausgangsspannung Cinch -
Signalwandler für den Digitaleingang -
Frequenzbereich 20 Hz - 20.000 Hz
Bass Boost -
Hochpass 15 Hz - 4.000 Hz regelbar
Tiefpass 15 Hz - 4.000 Hz regelbar
Bandpass 15 Hz - 4.000 Hz regelbar
Subsonic -
Phase -
Flankensteilheit Hoch- / Tiefpass 12 dB/Okt.
Flankensteilheit Subsonic / Tiefpass -
Signal- / Rauschabstand Digitaleingang -
Signal- / Rauschabstand Analogeingang 110 dB (A-bewertet)
Klirrfaktor (THD) < 0,009 %
Dämpfungsfaktor > 300
Betriebsspannung 9 - 16 Volt
Leerlaufstromaufnahme 2200 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features Aktive, regelbare Frequenzweiche, Eingangsmodus-Schalter, Colour Protection System
Abmessungen (H x B x T) 3,15 x 20 x 33,6 cm
Lieferumfang:

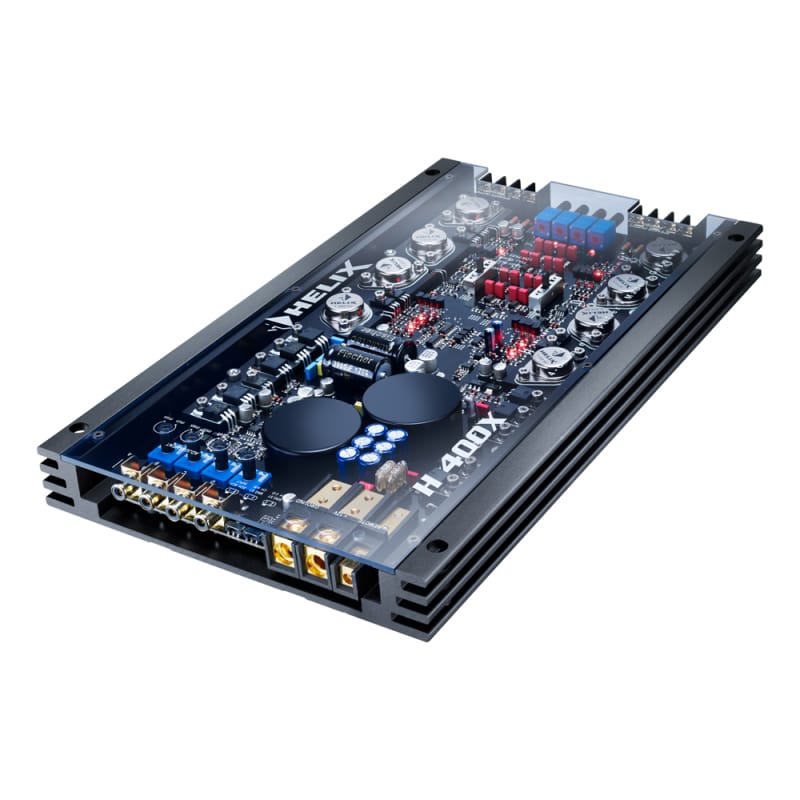

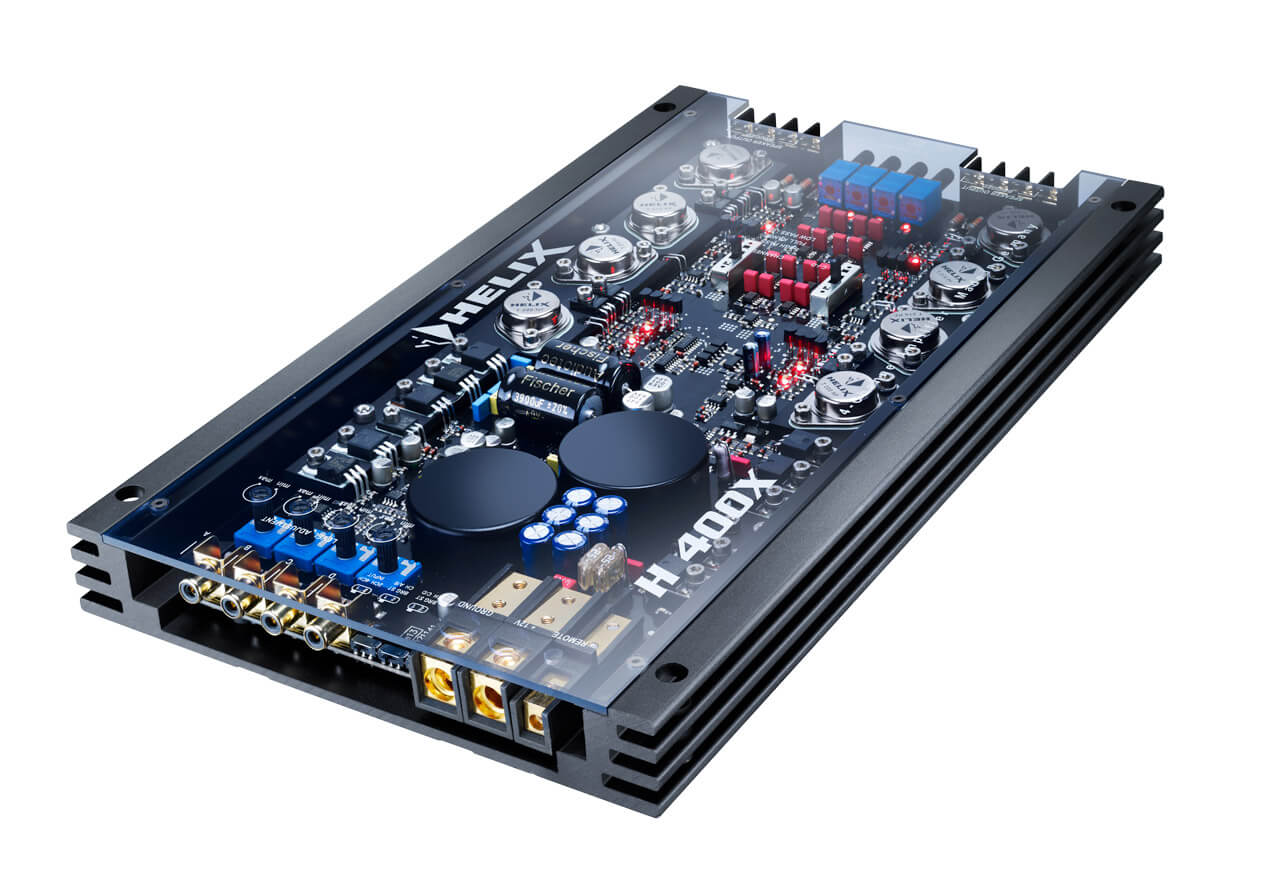

1 x Verstärker HELIX H 400X
2 x Inbusschlüssel
1 x Befestigungsmaterial
1 x Bedienungsanleitung
6-Kanal Verstärker mit 10-Kanal DSP, 6-Kanal Highlevel-Eingang & ACO-Plattform
Das rockt – die neue M SIX DSP
Die M SIX DSP präsentiert sich nur auf den ersten Blick als Sechskanal-Verstärker – vielmehr hat man es hier trotz der geringen Abmessungen mit einer mächtigen Schaltzentrale zu tun, die über nicht weniger als insgesamt zehn prozessierte DSP-Kanäle verfügt. Und über reichlich Leistung dazu, denn 100 Watt Dauerleistung pro Kanal sowohl an 4 Ohm wie an 2 Ohm schüttelt dieser Verstärker geradezu lässig aus dem Ärmel. Dazu gesellt sich ein fantastisches Ausstattungspaket, welches spätestens beim Preis-Leistungsverhältnis für leuchtende Augen sorgen wird.
<hr></hr>
Klanglich durch und durch HELIX!
Klangliche Kompromisse haben in einem HELIX-Produkt nichts zu suchen – und deshalb ist auch die M SIX DSP mit allen Finessen für perfekten Sound ausgestattet. Getrennte AD- und DA-Wandler der neuesten Generation von Asahi Kasei mit einer nativen Auflösung von 32 Bit sind auf der in Deutschland gefertigten DSP-Leiterkarte genauso selbstverständlich wie der Einsatz eines extrem leistungsfähigen DSP's aus dem Hause Analog Devices. Dazu liefern die sechs Vorverstärker-Ausgänge mit 6 Volt Ausgangsspannung mehr als genug Pegel, um jegliche Endstufe anzusteuern.
<hr></hr>
Flexibilität wie aus dem Lehrbuch
Schon die interne Verstärkersektion der M SIX DSP gibt sich wahrlich variabel – sie kann entweder im Sechskanal-Modus betrieben oder durch ihre Brückbarkeit auch als 5-Kanal oder 4-Kanal-Verstärker konfiguriert werden.
Doch damit nicht genug – in Verbindung mit den sechs Vorverstärkerausgängen lässt sich das System auf vielfältigste Weise ergänzen und bis auf 10 Kanäle aufrüsten. Allein schon in Kombination mit den anderen Verstärkern der M Serie (M ONE X, M FOUR oder M SIX) ergeben sich mehr als ausreichend Möglichkeiten, um die Anzahl der Leistungskanäle zu erweitern. So werden komplexe aber dennoch bezahlbare und vor allem platzsparende Multikanal-Systeme mit enormer Leistung spielend möglich.
<hr></hr>
Virtual Channel Processing – so geht Signal-Routing heute
Viele DSP-Kanäle wollen vernünftig verwaltet und konfiguriert werden – von daher war es keine Frage, dass die M SIX DSP auch mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde.
Die Adaption an moderne OE-Soundsysteme über eine steigende Anzahl von Signaleingängen macht eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung als auch bei der Bedienbarkeit schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Augmented Bass Processing" frei zuordnen zu können.
<hr></hr>
Das Plus an Geschwindigkeit – dank ACO
Schneller ist besser – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für deutlich mehr Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
<hr></hr>
Kompakt, cool und maximal praxistauglich
Trotz des enormen Funktionsumfangs und der satten Ausgangsleistung präsentiert sich die M SIX DSP in typischem HELIX-Outfit mit klaren Linien genauso fantastisch kompakt wie eine M FOUR oder ONE. Dank ihrer Class D-Verstärkertechnologie behält sie auch bei voller Leistung einen "kühlen Kopf". Und auch für die mittlerweile alltäglichen Herausforderungen bei der Integration in OEM-Systeme ist sie dank Features wie Start-Stopfähigkeit, ADEP.3-Schaltkreis und Power Save Mode bestens gerüstet.
<hr></hr>
Technische Daten:
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm 6 x 100 Watt
- @ 2 Ohm 6 x 100 Watt
- @ 1 Ohm -
- gebrückt an 4 Ohm 3 x 200 Watt
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Bis zu 130 Watt RMS @ 4 / 2 Ohm
Verstärkertechnologie Class D
Eingänge 6 x Cinch
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempfindlichkeit Cinch 1 - 4 Volt
Hochpegel 5 - 20 Volt
Eingangsimpedanz Cinch 22 kOhm
Eingangsimpedanz Highlevel 9 - 33 Ohm oder 20 kOhm
Ausgänge 4 x Lautsprecherausgang
6 x Cinch
2 x Remote Out
Ausgangsspannung Cinch 6 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: AKM 32 Bit
D/A: AKM 32 Bit
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 102 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 1500 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 30 A Maxi Stecksicherung (FK3)
Zusätzliche Features ADEP.3-Schaltkreis, Auto Remote-Schalter, 32 Bit CoProcessor, Control Input
Abmessungen (H x B x T) 50 x 320 x 154 mm
4-Kanal Verstärker mit 10-Kanal DSP, 6-Kanal Highlevel-Eingang & ACO-Plattform
Das rockt – die neue M FOUR DSP
Die M FOUR DSP präsentiert sich nur auf den ersten Blick als Vierkanal-Verstärker – vielmehr hat man es hier trotz der geringen Abmessungen mit einer mächtigen Schaltzentrale zu tun, die über nicht weniger als insgesamt zehn prozessierte DSP-Kanäle verfügt. Und über reichlich Leistung dazu, denn 100 Watt Dauerleistung pro Kanal sowohl an 4 Ohm wie an 2 Ohm schüttelt dieser Verstärker geradezu lässig aus dem Ärmel. Dazu gesellt sich ein fantastisches Ausstattungspaket, welches spätestens beim Preis-Leistungsverhältnis für leuchtende Augen sorgen wird.
<hr></hr>
Klanglich durch und durch HELIX!
Klangliche Kompromisse haben in einem HELIX-Produkt nichts zu suchen – und deshalb ist auch die M FOUR DSP mit allen Finessen für perfekten Sound ausgestattet. Getrennte AD- und DA-Wandler der neuesten Generation von Asahi Kasei mit einer nativen Auflösung von 32 Bit sind auf der in Deutschland gefertigten DSP-Leiterkarte genauso selbstverständlich wie der Einsatz eines extrem leistungsfähigen DSP's aus dem Hause Analog Devices. Dazu liefern die sechs Vorverstärker-Ausgänge mit 6 Volt Ausgangsspannung mehr als genug Pegel, um jegliche Endstufe anzusteuern.
<hr></hr>
Flexibilität wie aus dem Lehrbuch
Schon die interne Verstärkersektion der M FOUR DSP gibt sich wahrlich variabel – sie kann entweder im Vierkanal-Modus betrieben oder durch ihre Brückbarkeit auch als 3-Kanal oder 2-Kanal-Verstärker konfiguriert werden.
Doch damit nicht genug – in Verbindung mit den sechs Vorverstärkerausgängen lässt sich das System auf vielfältigste Weise ergänzen und bis auf 10 Kanäle aufrüsten. Allein schon in Kombination mit den anderen Verstärkern der M Serie (M ONE X, M FOUR oder M SIX) ergeben sich mehr als ausreichend Möglichkeiten, um die Anzahl der Leistungskanäle zu erweitern. So werden komplexe aber dennoch bezahlbare und vor allem platzsparende Multikanal-Systeme mit enormer Leistung spielend möglich.
<hr></hr>
Virtual Channel Processing – so geht Signal-Routing heute
Viele DSP-Kanäle wollen vernünftig verwaltet und konfiguriert werden – von daher war es keine Frage, dass die M FOUR DSP auch mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde.
Die Adaption an moderne OE-Soundsysteme über eine steigende Anzahl von Signaleingängen macht eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung als auch bei der Bedienbarkeit schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Augmented Bass Processing" frei zuordnen zu können.
<hr></hr>
Das Plus an Geschwindigkeit – dank ACO
Schneller ist besser – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für deutlich mehr Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
<hr></hr>
Kompakt, cool und maximal praxistauglich
Trotz des enormen Funktionsumfangs und der satten Ausgangsleistung präsentiert sich die M FOUR DSP in typischem HELIX-Outfit mit klaren Linien genauso fantastisch kompakt wie eine M FOUR oder ONE. Dank ihrer Class D-Verstärkertechnologie behält sie auch bei voller Leistung einen "kühlen Kopf". Und auch für die mittlerweile alltäglichen Herausforderungen bei der Integration in OEM-Systeme ist sie dank Features wie Start-Stopfähigkeit, ADEP.3-Schaltkreis und Power Save Mode bestens gerüstet.
<hr></hr>
Technische Daten:
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm 4 x 100 Watt
- @ 2 Ohm 4 x 100 Watt
- @ 1 Ohm -
- gebrückt an 4 Ohm 2 x 200 Watt
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Bis zu 135 Watt RMS @ 4 / 2 Ohm
Verstärkertechnologie Class D
Eingänge 6 x Cinch
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempfindlichkeit Cinch 1 - 4 Volt
Hochpegel 5 - 20 Volt
Eingangsimpedanz Cinch 22 kOhm
Eingangsimpedanz Highlevel 9 - 33 Ohm oder 20 kOhm
Ausgänge 4 x Lautsprecherausgang
6 x Cinch
2 x Remote Out
Ausgangsspannung Cinch 6 Volt RMS
Frequenzbereich 20 Hz - 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler A/D: AKM 32 Bit
D/A: AKM 32 Bit
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 102 dB (A-bewertet)
Klirrfaktor (THD) < 0,03 %
Dämpfungsfaktor 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 1500 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 30 A Maxi Stecksicherung (FK3)
Zusätzliche Features ADEP.3-Schaltkreis, Auto Remote-Schalter, 32 Bit CoProcessor, Control Input
Abmessungen (H x B x T) 50 x 230 x 154 mm
Besonders kompakter 6-Kanal Verstärker mit integrierter aktiver Frequenzweiche
Beschreibung:
Einer für alle – egal ob 3-Wege-, 2-Wege- oder kleine Subwoofer-Anwendung. Der 6-Kanal-Verstärker M SIX ist immer die passende Wahl.
Mit satten 100 Watt Dauerleistung pro Kanal an 4 Ohm genauso wie an 2 Ohm bringt sie trotz ihrer superkompakten Abmessungen die Lautsprechermembranen gehörig auf Trab. Der Verstärker selbst bleibt dank hocheffizienter Class D-Technologie dabei ganz cool. Aber auch in gebrückten Konfigurationen geht es mit bis zu 3 x 200 Watt RMS richtig zur Sache.
Dazu gesellt sich eine umfangreiche und außerordentlich praxisgerechte Ausstattung, die keine Wünsche offen lässt. Und der perfekte Klang ist dank der integrierten Frequenzweiche und den vielfältigen Einstellmöglichkeiten auch schnell gefunden.
Features:
Besonders kompakter Class D Verstärker mit hoher Ausgangsleistung von 100 Watt RMS an 4 und 2 Ohm
Start-Stopfähigkeit bis hinab zu 6V Versorgungsspannung
6-Kanal Cinch-Eingang
Integrierte, aktive Frequenzweiche mit Hochpass, Tiefpass, Bandpass und Subsonic
„Input Mode“-Schalter für die Kanäle E & F zur flexiblen Verteilung der Eingangssignale
SMD-Technologie (Surface Mounted Device) verbindet minimalen Platzbedarf mit maximaler Zuverlässigkeit
Exklusives, sehr kompaktes Design mit beleuchtetem HELIX-Logo und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Spezielle Features:
Start-Stopfähigkeit
Das Netzteil im HELIX M SIX Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX M SIX auch beim Motorstart voll funktionsfähig bleibt.
Technische Daten:
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm 6 x 100 Watt
- @ 2 Ohm 6 x 100 Watt
- @ 1 Ohm -
- gebrückt an 4 Ohm 3 x 200Watt
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Bis zu 130 Watt RMS @ 4 / 2 Ohm
Verstärkertechnologie Class D
Eingänge
6 x Cinch
1 x Remote In
Eingangsempfindlichkeit Cinch 0,5 - 6 Volt
Eingangsimpedanz Cinch 20 kOhm
Eingangsimpedanz Highlevel -
Ausgänge 6 x Lautsprecherausgang
Ausgangsspannung Cinch -
Signalwandler für den Digitaleingang -
Frequenzbereich 10 Hz - 30.000 Hz
Bass Boost -
Hochpass 15 Hz - 4.000 Hz regelbar
Tiefpass 40 Hz - 4.000 Hz regelbar
Bandpass 15 Hz - 4.000 Hz regelbar
Subsonic / HPF
15 Hz - 4.000 Hz regelbar
Phase -
Flankensteilheit Hoch- / Tiefpass 12 dB/Okt.
Flankensteilheit Subsonic / Tiefpass -
Signal- / Rauschabstand Digitaleingang -
Signal- / Rauschabstand Analogeingang 98 dB (A-bewertet)
Klirrfaktor (THD) 0,05 %
Dämpfungsfaktor 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 1.550 mA
Sicherung 2 x 35 A Maxi Stecksicherung (FK3)
Zusätzliche Features Aktive, regelbare Frequenzweiche, Subsonic, Eingangsmodus-Schalter Kanal E / F, Start-Stopfähigkeit
Abmessungen (H x B x T) 5 x 32 x 15,4 cm
* In typischen Mehrkanal-Anwendungen (2- / 3-W ege System + Rear + Subwoofer)
Lieferumfang:
1 x Verstärker HELIX M SIX
1 x Befestigungsmaterial
1 x Bedienungsanleitung
Besonders kompakter 1-Kanal Subwoofer-Verstärker mit aktiver Frequenzweiche, 1 Ohm Stabilität & TwinPower Link
Beschreibung:
Klein, effizient und bedingungslos stabil - die M ONE X ist ein hochkompakter Monoblock für Subwoofer-Anwendungen. Aufgebaut in modernster Class D-Technologie hat dieser Verstärker selbst Lautsprecher mit nur 1 Ohm Impedanz kontrolliert im Griff. Seine Stromlieferfähigkeit prädestiniert ihn geradezu für die Kombination mit 2 x 2 Ohm Subwoofern, bei denen beide Schwingspulen parallel geschaltet sind.
Und für noch mehr geballte Power können sogar zwei M ONE X Verstärker dank des TwinPower Links zu einem großen Kraftpaket zusammengeschaltet werden.
Dazu gesellt sich eine umfangreiche und außerordentlich praxisgerechte Ausstattung, die keine Wünsche offen lässt. Und letztendlich findet sich dank der geringen Abmessungen für dieses Mini-Kraftwerk stets ein Einbauplatz.
Features:
Besonders kompakter Class D Verstärker mit bis zu 1.180 Watt RMS Maximalleistung an 1 Ohm – ideal für die Kombination mitallen 2 x 2 Ohm Subwoofern im Parallelbetrieb
Start-Stopfähigkeit bis hinab zu 6V Versorgungsspannung
Intelligenter Highlevel-Eingang mit ADEP-Schaltkreis undautomatischer Einschaltung
Integrierte, aktive Frequenzweiche mit Tiefpass, Bass Boost,Subsonic und Phase
TwinPower Link für den Betrieb von zwei Verstärkern im Brückenbetrieb
Kabelfernbedienung zur Lautstärkeregelung
Geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Spezielle Features:
Intelligenter Highlevel-Eingang
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Wird ein Verstärker stattdessen an das Radio angeschlossen, kommt es meist zu Fehlermeldungen bis hin zum Wegfall einzelner Funktionen (wie z.B. Fader). Der neue ADEP-Schaltkreis (Advanced Diagnostics Error Protection) verhindert all diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im HELIX M ONE X Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX M ONE X auch beim Motorstart voll funktionsfähig bleibt.
Technische Daten:
Leistung RMS ≤ 1% THD+N Normalbetrieb
(Ein Verstärker) TwinPower Link
(Zwei Verstärker)
- @ 4 Ohm 1 x 400 Watt 1 x 1.400 Watt
- @ 2 Ohm 1 x 700 Watt 1 x 2.060 Watt
- @ 1 Ohm 1 x 1.030 Watt -
- gebrückt an 4 Ohm - -
- gebrückt an 2 Ohm - -
Max. Leistung pro Kanal* Bis zu 1.180 Watt RMS @ 1 Ohm
Verstärkertechnologie Class D
Eingänge 2 x Cinch
2 x Hochpegel-Lautsprechereingang
1 x Remote In
1 x Fernbedienungseingang
Eingangsempfindlichkeit Cinch 0,5 - 6 Volt
Hochpegel 1,1 - 13 Volt
Eingangsimpedanz Cinch 20 kOhm
Eingangsimpedanz Highlevel 9 - 33 Ohm
Ausgänge 1 x Lautsprecherausgang
Ausgangsspannung Cinch -
Signalwandler für den Digitaleingang -
Frequenzbereich 10 Hz - 250 Hz
Bass Boost 0 - 12 dB / 30 - 80 Hz
Hochpass -
Tiefpass 50 Hz - 250 Hz regelbar
Bandpass 10 Hz - 250 Hz regelbar
Subsonic 10 Hz - 50 Hz regelbar
Phase 0 - 180° regelbar
Flankensteilheit Hoch- / Tiefpass -
Flankensteilheit Subsonic / Tiefpass 12 / 24 dB/Okt.
Signal- / Rauschabstand Digitaleingang -
Signal- / Rauschabstand Analogeingang 95 dB (A-bewertet)
Klirrfaktor (THD) 0,20 %
Dämpfungsfaktor 150
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 800 mA
Sicherung 3 x 40 A Maxi Stecksicherung (FK3)
Zusätzliche Features Aktive, regelbare Frequenzweiche, Bass Boost,
Phase Shift, Start-Stopfähigkeit, Highlevel-Eingang mit automatischer Einschaltung und Advanced Diagnostics Error Protection (ADEP), Basspegel-Kabelfernbedienung
Abmessungen 5 x 32 x 15,4 cm
* In typischen Anwendungen als Subwoofer-Verstärker
Lieferumfang:
1 x Verstärker HELIX M ONE X
1 x Kabelfernbedienung
1 x Befestigungsmaterial
1 x Bedienungsanleitung
Besonders kompakter 4-Kanal Verstärker mit integrierter aktiver Frequenzweiche
Beschreibung:
Wenn Sie ihre Front- und Rearlautsprecher richtig auf Trab bringen wollen, dann ist die M FOUR genau das richtige "Werkzeug" dafür. Mit satten 100 Watt Dauerleistung pro Kanal an 4 Ohm genauso wie an 2 Ohm heizt sie trotz ihrer superkompakten Abmessungen den Schwingspulen gehörig ein. Der Verstärker selbst bleibt dank hocheffizienter Class D-Technologie dabei ganz cool. Aber auch in 3-Kanal oder 2-Kanal-Konfigurationen geht es mit bis zu 2 x 200 Watt RMS richtig zur Sache.
Dabei kommt die M FOUR dank Start-Stop-Fähigkeit und dem intelligenten ADEP-Hochpegeleingang mit sämtlichen Herausforderungen klar, die moderne Fahrzeuge heutzutage an die Integration eines Verstärkers stellen. Und der perfekte Klang ist dank der integrierten Frequenzweiche und den umfangreichen Einstellmöglichkeiten auch schnell gefunden.
Features:
Besonders kompakter Class D Verstärker mit hoher Ausgangsleistung von 100 Watt RMS an 4 und 2 Ohm
Start-Stopfähigkeit bis hinab zu 6V Versorgungsspannung
Intelligenter Highlevel-Eingang mit ADEP-Schaltkreis (Advanced Diagnostics Error Protection) und automatischer Einschaltung
Integrierte, aktive Frequenzweiche mit Hochpass, Tiefpass und Bandpass
„Input Mode“-Schalter zur flexiblen Verteilung der Eingangssignale
SMD-Technologie (Surface Mounted Device) verbindet minimalen Platzbedarf mit maximaler Zuverlässigkeit
Exklusives, sehr kompaktes Design mit beleuchtetem HELIX-Logo und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Spezielle Features:
Intelligenter Highlevel-Eingang
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Wird ein Verstärker stattdessen an das Radio angeschlossen, kommt es meist zu Fehlermeldungen bis hin zum Wegfall einzelner Funktionen (wie z.B. Fader). Der neue ADEP-Schaltkreis (Advanced Diagnostics Error Protection) verhindert all diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im HELIX M FOUR Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX M FOUR auch beim Motorstart voll funktionsfähig bleibt.
Technische Daten:
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm 4 x 100 Watt
- @ 2 Ohm 4 x 100 Watt
- @ 1 Ohm -
- gebrückt an 4 Ohm 2 x 200 Watt
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Bis zu 135 Watt RMS @ 4 / 2 Ohm
Verstärkertechnologie Class D
Eingänge
4 x Cinch
4 x Hochpegel-Lautsprechereingang
1 x Remote In
Eingangsempfindlichkeit Cinch 0,5 - 6 Volt
Hochpegel 1,3 - 13 Volt
Eingangsimpedanz Cinch 20 kOhm
Eingangsimpedanz Highlevel 9 - 33 Ohm
Ausgänge 4 x Lautsprecherausgang
Ausgangsspannung Cinch -
Signalwandler für den Digitaleingang -
Frequenzbereich 10 Hz - 30.000 Hz
Bass Boost -
Hochpass 15 Hz - 4.000 Hz regelbar
Tiefpass 40 Hz - 4.000 Hz regelbar
Bandpass 15 Hz - 4.000 Hz regelbar
Subsonic -
Phase -
Flankensteilheit Hoch- / Tiefpass 12 dB/Okt.
Flankensteilheit Subsonic / Tiefpass -
Signal- / Rauschabstand Digitaleingang -
Signal- / Rauschabstand Analogeingang 98 dB (A-bewertet)
Klirrfaktor (THD) 0,05 %
Dämpfungsfaktor 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 1.100 mA
Sicherung 2 x 30 A Maxi Stecksicherung (FK3)
Zusätzliche Features Aktive, regelbare Frequenzweiche, Eingangsmodus-Schalter, Start-Stopfähigkeit, Highlevel-Eingang mit automatischer Einschaltung und Advanced Diagnostics Error Protection (ADEP)
Abmessungen (H x B x T) 5 x 23 x 15,4 cm
* In typischen Mehrkanal-Anwendungen (2- / 3-W ege System + Rear + Subwoofer)
Lieferumfang:
1 x Verstärker HELIX M FOUR
1 x Befestigungsmaterial
1 x Bedienungsanleitung
Besonders kompakter 1-Kanal Subwoofer-Verstärker mit integrierter aktiver Frequenzweiche und 1 Ohm Stabilität
Beschreibung:
Klein, effizient und bedingungslos stabil - die M ONE ist ein hochkompakter Monoblock für Subwoofer-Anwendungen. Aufgebaut in modernster Class D-Technologie hat dieser Verstärker selbst Lautsprecher mit nur 1 Ohm Impedanz kontrolliert im Griff. Seine Stromlieferfähigkeit prädestiniert ihn geradezu für die Kombination mit 2 x 2 Ohm Subwoofern, bei denen beide Schwingspulen parallel geschaltet sind.
Dazu gesellt sich eine umfangreiche und außerordentlich praxisgerechte Ausstattung, die keine Wünsche offen lässt. Und letztendlich findet sich dank der geringen Abmessungen für dieses Mini-Kraftwerk stets ein Einbauplatz.
Features:
Besonders kompakter Class D Verstärker mit hoher Ausgangsleistung von 600 Watt RMS an 1 Ohm - ideal geeignet für die Kombination mit allen 2 x 2 Ohm Subwoofern im Parallelbetrieb
Start-Stopfähigkeit bis hinab zu 6V Versorgungsspannung
Intelligenter Highlevel-Eingang mit ADEP-Schaltkreis (Advanced Diagnostics Error Protection) und automatischer Einschaltung
Integrierte, aktive Frequenzweiche mit Tiefpass, Bass Boost, Subsonic und Phase
Extrem laststabile Endstufe mit Hochstrom-Leistungstransistoren und 1 Ohm Stabilität
Kabelfernbedienung zur Lautstärkeregelung
SMD-Technologie (Surface Mounted Device) verbindet minimalen Platzbedarf mit maximaler Zuverlässigkeit
Exklusives, sehr kompaktes Design mit beleuchtetem HELIX-Logo und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
Spezielle Features:
Intelligenter Highlevel-Eingang
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Wird ein Verstärker stattdessen an das Radio angeschlossen, kommt es meist zu Fehlermeldungen bis hin zum Wegfall einzelner Funktionen (wie z.B. Fader). Der neue ADEP-Schaltkreis (Advanced Diagnostics Error Protection) verhindert all diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im HELIX M ONE Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX M ONE auch beim Motorstart voll funktionsfähig bleibt.
Technische Daten:
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm 1 x 240 Watt
- @ 2 Ohm 1 x 410 Watt
- @ 1 Ohm 1 x 600 Watt
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
Max. Leistung pro Kanal* Bis zu 720 Watt RMS @1 Ohm
Verstärkertechnologie Class D
Eingänge
2 x Cinch
2 x Hochpegel-Lautsprechereingang
1 x Remote In
1 x Fernbedienungseingang
Eingangsempfindlichkeit Cinch 0,5 - 6 Volt
Hochpegel 1,1 - 13 Volt
Eingangsimpedanz Cinch 20 kOhm
Eingangsimpedanz Highlevel 13 Ohm
Ausgänge
1 x Lautsprecherausgang
Ausgangsspannung Cinch -
Signalwandler für den Digitaleingang -
Frequenzbereich 10 Hz - 250 Hz
Bass Boost 0 - 12 dB / 25 - 75 Hz
Hochpass -
Tiefpass 50 Hz - 250 Hz regelbar
Bandpass 10 Hz - 250 Hz regelbar
Subsonic 10 Hz - 50 Hz regelbar
Phase 0 - 180° regelbar
Flankensteilheit Hoch- / Tiefpass -
Flankensteilheit Subsonic / Tiefpass 12 / 24 dB/Okt.
Signal- / Rauschabstand Digitaleingang -
Signal- / Rauschabstand Analogeingang 95 dB (A-bewertet)
Klirrfaktor (THD) 0,20 %
Dämpfungsfaktor 100
Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme 650 mA
Sicherung 2 x 35 A Maxi Stecksicherung (FK3)
Zusätzliche Features Aktive, regelbare Frequenzweiche, Bass Boost,
Phase Shift, Start-Stopfähigkeit, Highlevel-Eingang mit automatischer Einschaltung und Advanced Diagnostics Error Protection (ADEP), Basspegel-Kabelfernbedienung
Abmessungen (H x B x T) 5 x 23 x 15,4 cm
* In typischen Anwendungen als Subwoofer-Verstärker
Lieferumfang:
1 x Verstärker HELIX M ONE
1 x Kabelfernbedienung
1 x Befestigungsmaterial
1 x Bedienungsanleitung
Die Helix/MATCH Extension Card BT erweitert Helix/MATCH-Produkte um eine Bluetooth® Audio Streaming Funktion sowie einen optischen Digitalausgang im SPDIF Format.
Dank der Unterstützung des Qualcomm® aptX™-Codec und A2DP ist eine drahtlose Audio-Übertragung in CD-Qualität möglich. Zudem sorgt die direkte Weiterverarbeitung der Digitalsignale vom BT-Modul zum DSP ohne zusätzliche AD-DA-Wandlung für eine verlustfreie Signalverarbeitung und damit einmalige Soundperformance.
Das Modul wird mit gerätespezifischen Seitenblech geliefert und ist mit allen Signalquellen kompatibel, welche die Bluetooth® Wireless Technologie unterstützen.
Technische Daten:
Bluetooth®-Standard v3.0 + EDR
Bluetooth®-Profil A2DP
Bluetooth®-Codec SBC und Qualcomm® aptX™
Anzahl gekoppelter Geräte 8
Drahtlose Frequenz Bandbreite 2402 ~ 2480 MHz
Reichweite Bis zu 10 m
Optischer Digitalausgang SPDIF mit 48 kHz / 24 Bit
Lieferumfang:
1 x MEC BT Modul
1 x Gerätespezifisches Seitenblech
1 x Antenne
1 x Bedienungsanleitung
Die Helix/MATCH Extension Card BT erweitert Helix/MATCH-Produkte um eine Bluetooth® Audio Streaming Funktion sowie einen optischen Digitalausgang im SPDIF Format.
Dank der Unterstützung des Qualcomm® aptX™-Codec und A2DP ist eine drahtlose Audio-Übertragung in CD-Qualität möglich. Zudem sorgt die direkte Weiterverarbeitung der Digitalsignale vom BT-Modul zum DSP ohne zusätzliche AD-DA-Wandlung für eine verlustfreie Signalverarbeitung und damit einmalige Soundperformance.
Das Modul wird mit gerätespezifischen Seitenblech geliefert und ist mit allen Signalquellen kompatibel, welche die Bluetooth® Wireless Technologie unterstützen.
Technische Daten:
Bluetooth®-Standard v3.0 + EDR
Bluetooth®-Profil A2DP
Bluetooth®-Codec SBC und Qualcomm® aptX™
Anzahl gekoppelter Geräte 8
Drahtlose Frequenz Bandbreite 2402 ~ 2480 MHz
Reichweite Bis zu 10 m
Optischer Digitalausgang SPDIF mit 48 kHz / 24 Bit
Lieferumfang:
1 x MEC BT Modul
1 x Gerätespezifisches Seitenblech
1 x Antenne
1 x Bedienungsanleitung
Stand-alone Bluetooth® Audio Streaming Modul
Der HELIX BT HD STREAMER ist das Stand-Alone Bluetooth® Audio Streaming Tool für Audiophile, die eine hochwertige aber gleichzeitig unkomplizierte, kabellose Audioübertragung in Ihrem Fahrzeug schätzen. Ausgestattet mit dem Qualcomm® aptX™ HD Codec, garantiert dieser Streamer High-Definition Klangqualität, die Deine Musiksammlung nahezu mühelos mobil in neuem Licht erscheinen lässt. Natürlich ist volle Kompatibilität mit allen Bluetooth®-fähigen Geräten garantiert, sodass dem Streaming Deiner Lieblingstracks nichts im Weg steht.
High-Definition Streaming mit maximaler Flexibilität
Der HELIX BT HD STREAMER verbindet modernes High-Definition Audio Streaming mit außerordentlichem praktischem Nutzen. Dank seines optischen Ausgangs kann er komfortabel an DSPs und DSP-Verstärker – und so als Teil eines komplett digitalen, verlustfreien Signalroutings – angeschlossen werden. Hinzu kommt ein zusätzlicher Digitaleingang mit Passthrough-Funktion: Dieser ermöglicht die direkte Weiterleitung des eingehenden Signals an den optischen Ausgang und garantiert optimale Flexibilität ohne Verlust dieses Anschlusses – Ideal für Audio-Setups, in denen ein weiterer digitaler Audioplayer integriert werden soll. Zudem sorgt der Streamer dank des implementierten Standby-Modus vor allem in Fahrzeugen für ausgezeichneten Audiogenuss, in welchen Komfort und Effizienz sowie smarte Nachrüst-Lösungen besonders gefragt sind. Damit ist er besonders vorteilhaft in der Nutzung in Wohnmobilen und Campern sowie Oldtimern ohne moderne Head Unit.
Außergewöhnliche Klangqualität dank moderner Streamingtechnologien
Durch die Integration des Qualcomm® aptX™ HD Codec ist mit unserem Streamer stets Klangqualität auf hohem Niveau geboten. Dieser fortschrittliche Codec ermöglicht eine High-Definition Bluetooth® Audioübertragung, die mit ihrer außerordentlichen Tiefe und Klarheit ein außergewöhnliches Klangerlebnis für anspruchsvolle Hörer erzeugt, welches man sonst nur von kabelgebundenen Verbindungen kennt. So wird eine authentische, drahtlose Verbindung bei 24 Bit und 48 kHz zum neuen Höchststandard. Hinzu kommen signifikante Verbesserungen des Signal-Rausch-Verhältnisses, die Minimierung der Gesamtharmonischen Verzerrung (THD) sowie die Eliminierung von Audioartefakten, sodass Deine Lieblingstracks bestmöglich wiedergegeben werden. Zudem unterstützt der Streamer den regulären Qualcomm® aptX™ Codec, wodurch auch für Nutzer von älteren Geräten mit Bluetooth® Wireless Technologie eine verbesserte Audioqualität gewährleistet ist. Hinzu kommt der Bluetooth® Codec AAC, welcher speziell für Apple Nutzer optimiert ist. Dieser Codec gewährleistet eine hochwertige Audioübertragung für Geräte im Apple-Ökosystem, was natürlich auch iPhone- und iPad Nutzern exzellenten Musikgenuss bietet.
Effizienz und Komfort: Der Standby-Modus
Modernes Streaming zeichnet sich durch Benutzerfreundlichkeit und Komfort auf höchstem Niveau aus, weswegen der BT HD STREAMER über einen Standby-Modus verfügt: Dieser wird durch einen simplen Schalter aktiviert und versetzt den HELIX BT HD STREAMER in einen Energiesparmodus mit lediglich 3mA Stromverbrauch. Sobald eine Smartphone-Verbindung zum Streamer besteht, "erwacht" dieser und generiert ein Remote-Signal, welches wiederum das gesamte Soundsystem einschaltet. Dieser nahtlose Übergang sorgt für bequemen Musikgenuss ohne Betätigung der Zündung bei gleichzeitiger Schonung der Fahrzeugbatterie, was vor allem in Oldtimern ohne Head Unit oder auch Campern und Wohnmobilen besonders vorteilhaft ist.
Optionale Freisprechfunktion: Kommunikation leicht gemacht
Insbesondere die Integration der optionalen Freisprechfunktion hebt den HELIX BT HD STREAMER deutlich von anderen Bluetooth® Streaming Geräten im Markt ab. Mit dem separat erhältlichen HELIX BT HD Hands-Free Microphone Kit verwandelt der Streamer Dein Fahrzeug in eine moderne Kommunikationszentrale – auch ohne Head Unit.
Features
Stand-Alone Bluetooth® Audio Nachrüstung mit optionaler Freisprechfunktion für alle DSPs und DSP-Verstärker mit optischem Digitaleingang
Kabellose High-Definition Audio-Übertragung in brillanter Klangqualität mit bis zu 24 Bit / 48 kHz vom Mobilgerät zum DSP oder DSP-Verstärker
Dank moderner Audio-Codecs wie Qualcomm® aptX™ HD, Qualcomm® aptX™ und AAC wird automatisch immer in bestmöglicher Audioqualität gestreamt, egal ob Android oder Apple Gerät

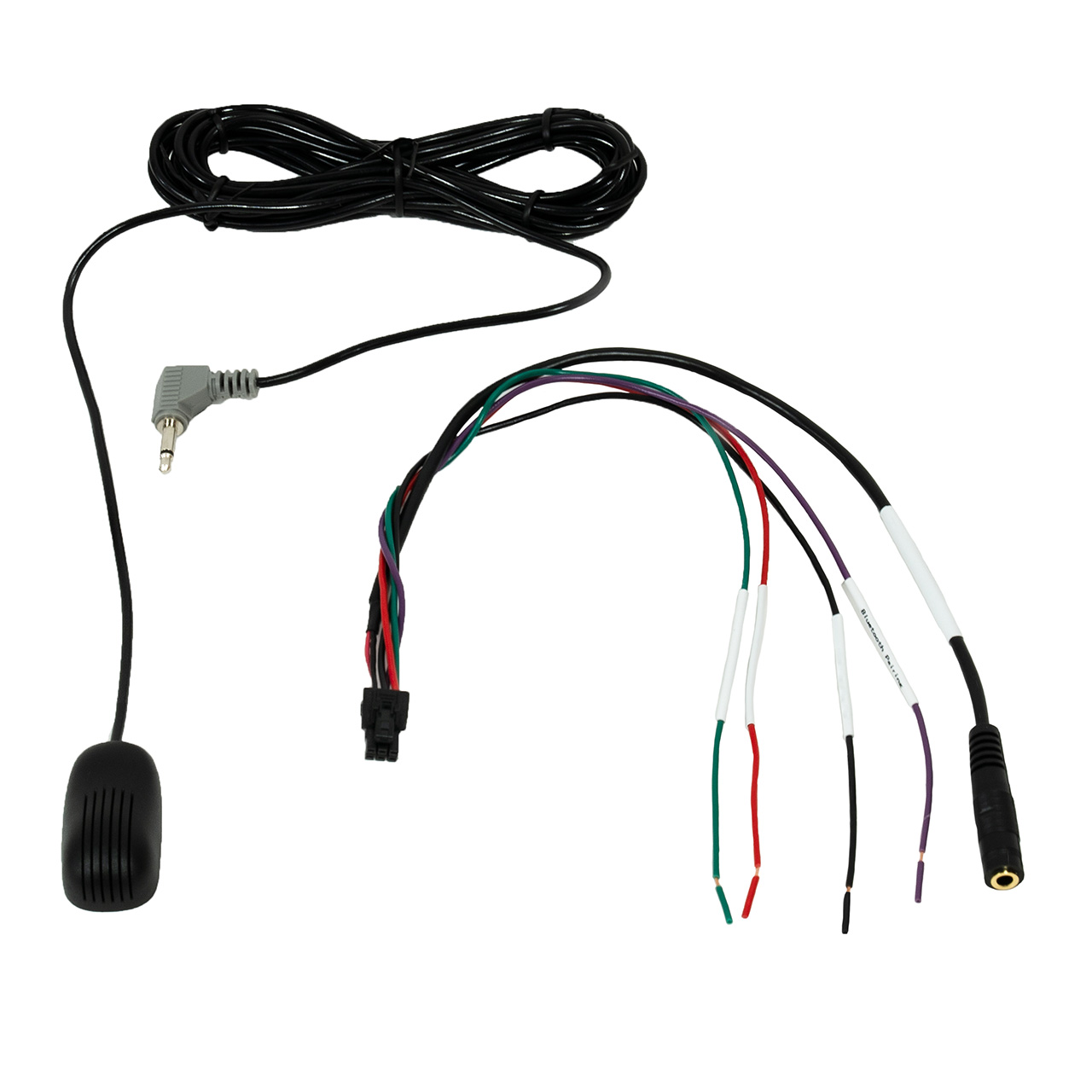

Optionales "HELIX BT HD Hands-Free Microphone Kit" für Freisprechen in bester Audioqualität
Standby-Modus ermöglicht das Einschalten des gesamten Soundsystems durch ein Bluetooth® Signal
Extrem niedriger Stromverbrauch im Standby-Modus (ca. 3 mA) zur Schonung der Fahrzeugbatterie
Perfekt für die Nachrüstung von Oldtimern ohne Radio
Ermöglicht das Hören von Musik über das Soundsystem des Fahrzeugs, ohne die Zündung einzuschalten – ideal für Soundsysteme in Campern und Wohnmobilen
Integrierter Digitaleingang mit Passthrough-Funktion erlaubt den Anschluss einer weiteren Signalquelle mit optischem Digitalausgang – beispielsweise wenn auch eine Head Unit oder ein digitaler Audioplayer ins Soundsystem integriert werden soll
Bietet die Möglichkeit Bluetooth® Audiostreaming in Soundsystemen zu integrieren in denen der HEC-Steckplatz des DSP oder DSP-Verstärkers bereits belegt ist
Externes Pairing durch Nachrüstung von Steuerleitungen mit externem Taster möglich – praktisch, wenn das Modul versteckt im Fahrzeug verbaut ist, bspw. hinter dem Handschuhfach
Geeignet für alle BRAX, HELIX und MATCH DSP-Produkte mit optischem Digitaleingang
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
Technische Daten
Betriebsspannung 10,5 - 32 Volt (max. 5 Sek. bis zu 6 Volt)
Leistungsaufnahme DC 12 / 24 V ⎓ 100 mA max.
Standby-Leistungsaufnahme
(Sandby-Schalter = On) ~3 mA
Max. Remote-Ausgangsstrom 200 mA
Bluetooth® Standard 5.0 + EDR
Bluetooth® Codec Qualcomm® aptX™ HD, Qualcomm® aptX™, AAC, SBC
Bluetooth® Profil A2DP, AVRCP, SPP
Drahtlose Frequenz-Bandbreite 2402 ~ 2480 MHz
Reichweite Bis zu 10 m
Anzahl gekoppelter Geräte 8
Eingänge 1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote-Eingang
1 x Pairing-Eingang
1 x Eingang für das optionale “HELIX BT HD Hands-Free Microphone Kit”
Ausgänge 1 x Optisch SPDIF (bis zu 96 kHz / 24 Bit)
1 x Remote-Ausgang
Kompatibilität
Geeignet für alle BRAX, HELIX und MATCH DSP-Produkte mit optischem Digitaleingang
Lieferumfang
1 x BT HD STREAMER
1 x Power Input Stecker
1 x Montagematerial
Die Helix/MATCH Extension Card BT erweitert Helix/MATCH-Produkte um eine Bluetooth® Audio Streaming Funktion sowie einen optischen Digitalausgang im SPDIF Format.
Dank der Unterstützung des Qualcomm® aptX™-Codec und A2DP ist eine drahtlose Audio-Übertragung in CD-Qualität möglich. Zudem sorgt die direkte Weiterverarbeitung der Digitalsignale vom BT-Modul zum DSP ohne zusätzliche AD-DA-Wandlung für eine verlustfreie Signalverarbeitung und damit einmalige Soundperformance.
Das Modul wird mit gerätespezifischen Seitenblech geliefert und ist mit allen Signalquellen kompatibel, welche die Bluetooth® Wireless Technologie unterstützen.
Technische Daten:
Bluetooth®-Standard v3.0 + EDR
Bluetooth®-Profil A2DP
Bluetooth®-Codec SBC und Qualcomm® aptX™
Anzahl gekoppelter Geräte 8
Drahtlose Frequenz Bandbreite 2402 ~ 2480 MHz
Reichweite Bis zu 10 m
Optischer Digitalausgang SPDIF mit 48 kHz / 24 Bit
Lieferumfang:
1 x MEC BT Modul UP 8DSP
1 x Gerätespezifisches Seitenblech
1 x Antenne
1 x Bedienungsanleitung
Diese Fernbedienung ermöglicht es verscheidene Funktionen der einzelnen DSP Produkte zu regeln.
Die URC.3 besteht aus zwei analogen Reglern und einem Schalter, welche allesamt in dem DSP PC-Tool frei definierbar sind.
Die jeweiligen Konfigurationsmöglichkeiten finden Sie im "Device Configuration" Menü des DSP PC-Tools
