Suzuki Jimny GJ Soundsystem PLUS

Fahrzeugspezifisches Komplettsystem für den Suzuki Jimny Typ GJ bestehend aus Lautsprechern, Subwoofer, Dämmung, Endstufe und Kabelsatz

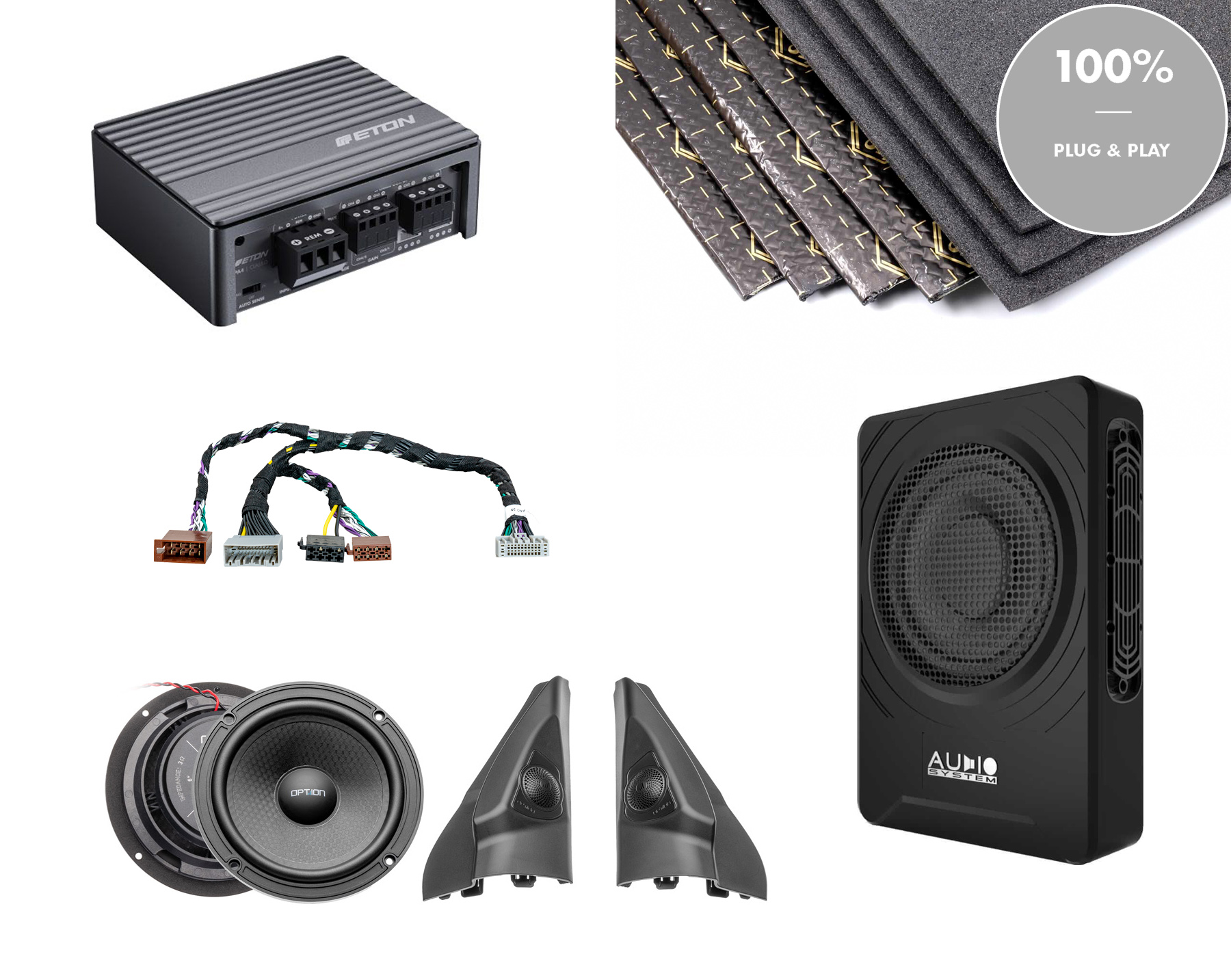

Da die Basis Breitbandlautsprecher im Jimny nicht wirklich Spaß machen, dumpf klingen so gut wie keinen Bass machen, haben wir dieses soundPLUS Komplettsystem entwickelt. Es besteht aus einem 13er Frontsystem inkl. Hochtöner, diese kommen vormontiert im original Suzuki Spiegeldreieck, einer 4-Kanal Endstufe mit 400W Gesamtleistung, einem passiven Subwoofer zur Montage unter dem Fahrer bzw. Beifahrersitz und einem passgenauem Kabelsatz sowie der Türdämmung. Bei Bedarf kann das System um einen weiteren Subwoofer ergänzt werden und bietet dann noch mehr Druck im Bassbereich. Alle Komponenten sind im Jimny getestet worden und werden mit allem nötigen Einbaumaterial ausgeliefert - der Klang mit diesem System ist nicht mit dem seriensystem zu vergleichen, denn es spielt mit viel mehr Dynamik, Bass, klarem Mittel/Hochton und richtig Pegel.

Einbauhinweise:

Dämmung: Außenblech reinigen (Nitro oder Bremsenreiniger), Regenschutzfolie innen abmachen und das STP Gold hinter dem Lautsprecher (doppelt) und auf dem Außenblech sowie auf dem Innenblech verkleben. Das Biplast und den Rest STP Gold auf der Türverkleidung verkleben, zuerst das Alubutyl und darüber das Biplast..

Lautsprecher: Der mitgelieferte Kunststoff Ring (kommt ohne vormontierten Tieftöner) wird mit den Schrauben und Federblättchen anstelle des original TMT verschraubt, darauf wird der Tieftöner befestigt. Der Tieftöner wird mit dem Adapterkabel am original Stecker angesteckt, das Kabel des Hochtöners wird von oben durch die Tür bis zum Stecker unten geführt und dort angeschlossen. Der Abdichtring wird abschliessend um den Tieftöner verklebt und ermöglicht dem Lautsprecher optimal durch die Öffnung in den Innenraum zu spielen.

Endstufe: Die Endstufe wird mit dem vorgefertigten Kabelsatz hinter dem original Radio angeschlossen, zusätzlich wird das plus/minus Kabel in Richtung des linken Sicherungskasten verlegt werden muss. Die Halteplatte ist CNC gefräst und passgenau inkl. Klebepads zur Montage auf dem Steuergerät in rechten Beifahrerfußraum, sehr gut zu erreichen wenn das Handschufach ausgebaut ist.

Subwoofer: Der flache Untersitzsubwoofer wird mit einem Kabel hinter dem Radio an unserem mitgelieferten Kabelbaum angeschlossen und kann wahlweise links oder rechts unterm Sitzt verbaut werden. Bei Bedarf kann ein zweiter Sub ergänzt werden, womit noch mehr Bassperformance erreicht wird.

Technische Daten Lautsprecher:

• Belastbarkeit 70W
• Impedanz 4Ohm
• Mittlerer Kennschalldruck 91dB SPL

Technische Daten Endstufe:

• 4x 60/100W RMS an 4/2 Ohm
• High/Low/Bandpass Filter
• High Level Eingang mit Autosense
• Start/Stop fähig

Technische Daten Subwoofer:

• Impedanz: 2 Ohm
• 400/350 Watt
• 345mm x 70mm x 250mm

Lieferumfang:

• 2 Tiefton Lautsprecher
• 2 Hochtöner mit Weiche im original Spiegeldreieck vormontiert
• 2 Adapterkabel
• 2 Adapterringe (mit Dichtband und Schrauben)
• 2 Abdichtringe (zur Türverkleidung hin)
• 1 Endstufe mit Kabelsatz und Halteplatte, voreingestellt
• 1 Subwoofer mit Kabelsatz
• 1 Dämmset PRO, bestehend aus 4 Matten STP Gold und 4 Matten Biplast 5

Zum Einbau wird folgendes benötigt:

• Torx/Schraubendreher
