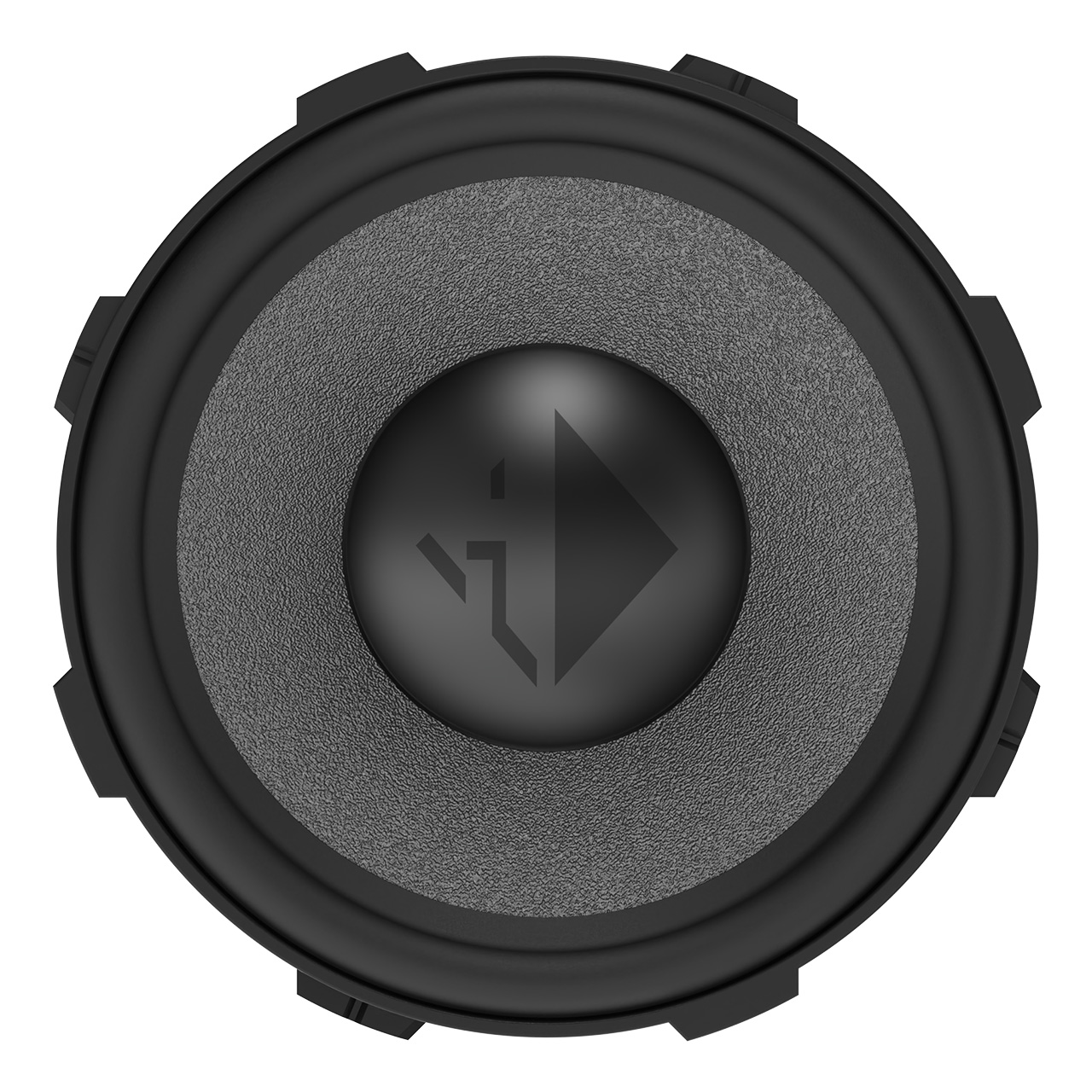

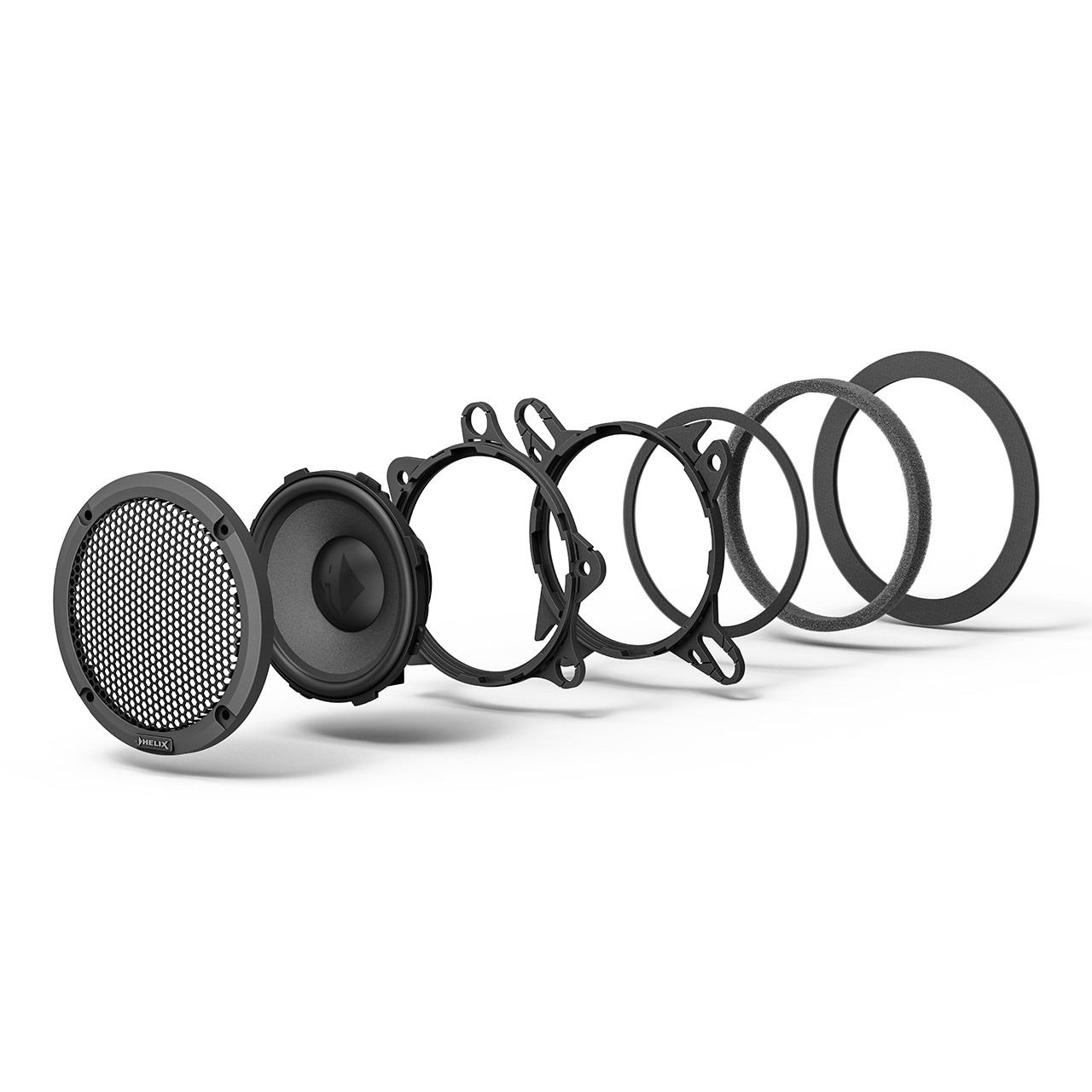

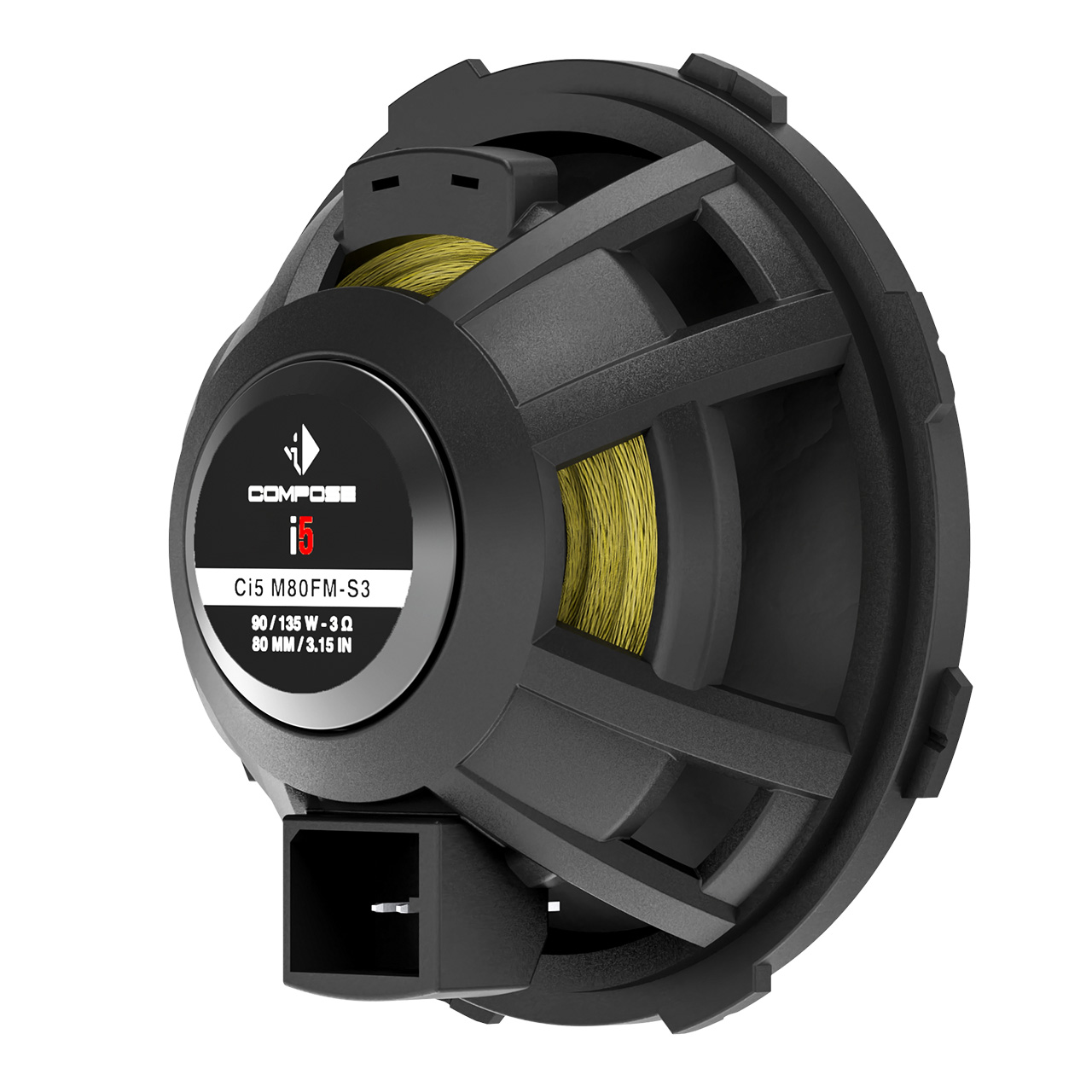

Die HELIX COMPOSE Plattform verbindet klassische Universal-Lautsprecher mit den Vorteilen moderner fahrzeugspezifischer Lösungen. Der Ci5 M80FM-S3 ist als audiophiler 80 mm Mitteltöner konzipiert, der in hochwertigen Drei-Wege-Systemen eine äußerst präzise und natürliche Abbildung des Mitteltonbereichs ermöglicht – mit hohem Wirkungsgrad, großer Dynamik und exzellenter Integrationsfähigkeit in moderne Fahrzeuge. Dank seines im Vergleich zu herkömmlichen 80-mm-Treibern deutlich reduzierten Außendurchmessers und der FlexMount80-Technologie lässt sich der Ci5 M80FM-S3 auch in engen OEM-Einbauplätzen realisieren, ohne Kompromisse bei Membranfläche oder akustischer Performance einzugehen. Damit eignet er sich ideal für anspruchsvolle Mehrwegesysteme, DSP-optimierte Setups und Fahrzeuge, in denen präzise Mittenabbildung und kompakte Bauform gleichermaßen gefordert sind.

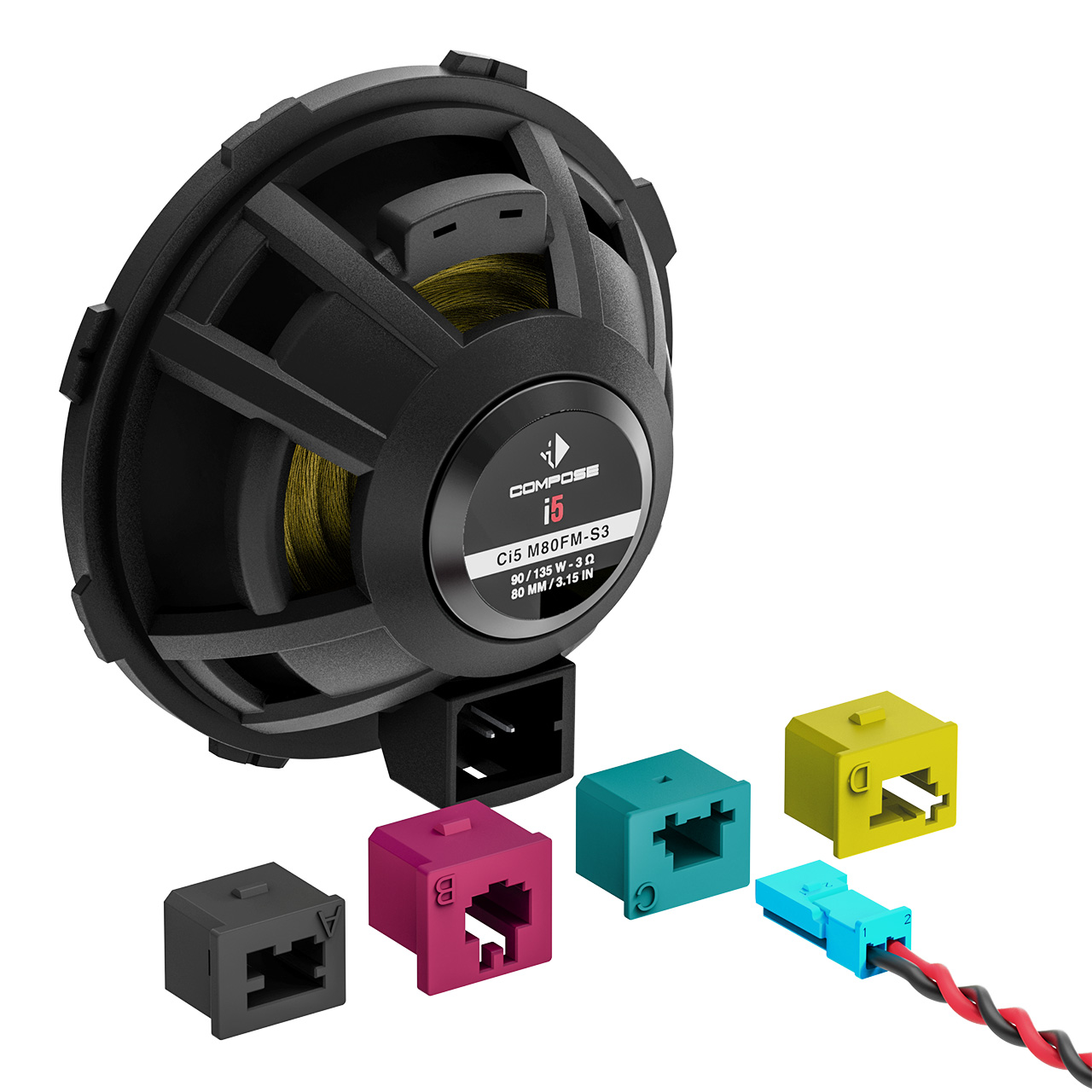

HELIX COMPOSE – Universal-Lautsprecher weitergedacht Mit HELIX COMPOSE reagiert Audiotec Fischer auf die immer komplexeren Anforderungen moderner Fahrzeugarchitekturen. Unter dem Leitsatz „entwickelt im Auto, für das Auto“ vereint die Plattform die Flexibilität klassischer Universal-Lautsprecher mit den Stärken fahrzeugspezifischer Systeme – hoher Wirkungsgrad, hervorragende Klangqualität und maximale Praxistauglichkeit in unterschiedlichsten Fahrzeugkonzepten. Die HELIX COMPOSE i5 Serie bildet das Bindeglied zwischen i7 und i3 und richtet sich an Musikliebhaber, die ein echtes HiFi-Erlebnis im Fahrzeug anstreben. Die Impedanzen sind perfekt auf HELIX und MATCH Verstärker abgestimmt, sodass jederzeit maximale Performance und Leistungsreserve zur Verfügung stehen. Gleichzeitig kommen COMPOSE-exklusive mechanische Technologien zum Einsatz, die den Einbau erleichtern und in der Praxis echte Problemlöser darstellen. Präziser Mittelton für anspruchsvolle Mehrwegesysteme Der Ci5 M80FM-S3 wurde von Beginn an als audiophiler Mitteltöner konzipiert, der in hochwertigen Drei-Wege-Systemen eine außergewöhnlich präzise Abbildung von Stimmen und Instrumenten ermöglicht. Sein linearer Frequenzbereich, die hohe Belastbarkeit und der große lineare Membranhub prädestinieren ihn für Anwendungen, in denen Klarheit, Natürlichkeit und Dynamik im Fokus stehen – auch bei höheren Pegeln. Die silikatbeschichtete Papiermembran stellt das akustische Herzstück des Lautsprechers dar. Sie kombiniert eine hohe innere Dämpfung mit hervorragender Impulstreue und unterdrückt störende Resonanzen wirkungsvoll. Das Ergebnis ist ein natürlicher, detailreicher Mittelton mit hervorragender Sprachverständlichkeit und feiner Textur. Ein zentrales Konstruktionsmerkmal ist die in einem aufwendigen Fertigungsprozess nach innen umgelegte Gummisicke. In Verbindung mit dem innovativen Magnetsystem ermöglicht sie einen großen linearen Membranhub – eine der Grundlagen für die hohe Pegelfestigkeit und Verzerrungsarmut des Ci5 M80FM-S3. Gleichzeitig reduziert diese Geometrie den Außendurchmesser deutlich, während die effektive Membranfläche maximiert wird. So entsteht eine kompakte Bauform bei gleichzeitig höchster akustischer Performance. Eine direkt mit der Schwingspule verbundene Aluminium-Dustcap optimiert den Frequenzgang im oberen Mitteltonbereich und verbessert das Impulsverhalten bis in hohe Frequenzen. Zusammen mit dem leistungsstarken Push-Pull-Neodym-Magnetsystem entsteht ein Mitteltöner, der durch hohe Auflösung, Dynamik und Präzision überzeugt. Maximale Effizienz & smarter Aufbau Wie alle HELIX COMPOSE Lautsprecher nutzt auch der Ci5 M80FM-S3 die 3-Ohm-Technologie, die perfekt auf HELIX und MATCH Verstärker abgestimmt ist. Dadurch lässt sich ein deutlich spürbares Plus an Wirkungsgrad und Maximalschalldruck erzielen, ohne die Verstärker übermäßig zu belasten. So werden auch in kompakten Systemen beeindruckende Dynamikreserven realisiert. Der High-Tech Polymer-Verbundkorb des Ci5 M80FM-S3 ist mit Glaskugeln verstärkt. Das sorgt für maximale Steifigkeit bei minimalen Eigenresonanzen und schließt eine Flussmodulation des Magnetsystems aus. Gleichzeitig ist der Korb hoch temperaturresistent und ermöglicht durch seine kompakten Abmessungen eine problemlose Integration selbst bei beengten Einbauverhältnissen. Das Push-Pull-Neodym-Magnetsystem sorgt für einen hohen Wirkungsgrad und minimale Verzerrungen. Die präzise geführte Magnetstruktur hält den Arbeitsbereich der Schwingspule über einen weiten Hubbereich linear, was insbesondere bei dynamischer Musik und hohen Pegeln für saubere, kontrollierte Wiedergabe sorgt. Mit dem FlexMount80-System wird aus dem universellen Mitteltöner im Handumdrehen eine fahrzeugspezifische Lösung. Die passenden FlexMount80-Adapterringe erlauben die akustisch optimierte und mechanisch stabile Montage an der Original-Einbauposition vieler Fahrzeuge. So werden OEM-Integration, Rückrüstbarkeit und High-End-Sound elegant miteinander kombiniert. Features im Überblick Technische Daten HELIX COMPOSE Ci5 M80FM-S3
Lieferumfang HELIX COMPOSE Ci5 M80FM-S3 – 80 mm Advanced Mitteltöner für anspruchsvolle Mehrwegesysteme
Baugröße
80 mm Advanced Mitteltöner (Ci5 M80FM-S3)
Einsatzbereich
Mitteltöner in hochwertigen Drei-Wege- und DSP-Systemen
Belastbarkeit (RMS / Max.)
90 / 135 Watt
Impedanz (Z)
3 Ω (Re = 3,1 Ω)
Frequenzbereich
200 Hz – 6.000 Hz
Resonanzfrequenz (Fs)
156 Hz
Gütefaktoren (Qms / Qes / Qts)
Qms = 3,68, Qes = 0,75, Qts = 0,63
Nachgiebigkeit (Cms)
407 µm/N
Äquivalentvolumen (Vas)
0,7 Liter
Kraftfaktor (B*I)
3,2 Tm
Wirkungsgrad (SPL)
92 dB @ 2,83 V / 1 m, 88 dB @ 1 W / 1 m
Membranfläche (Sd)
36 cm²
Bewegte Masse (Mms)
2,6 g
Membranmaterial
Silikatbeschichtete Papiermembran
Mechanischer Widerstand (Rms)
0,68 kg/s
Schwingspule / Wickelbreite
20 mm / 7 mm
Max. linearer Hub (Xlin)
± 2,5 mm
Max. mechanischer Hub (Xmax)
± 4,5 mm
Außendurchmesser
78,5 mm
Außendurchmesser mit Universalring
88,9 mm
Einbaudurchmesser
65,5 mm
Einbautiefe
30,2 mm
